TL;DR. Monobloko oras–vanduo šilumos siurbliui tarpinis lituotas plokštelinis šilumokaitis atskiria neužšąlantį glikolio kontūrą nuo švaraus namo vandens. Teisingas parinkimas remiasi ne jungties skersmeniu ir „sausais kilovatais“, o keturiais dydžiais: slėgio kritimu (≤10–15 kPa), plokštelių skaičiumi, temperatūrų skirtumu ir glikolio klampumu (+15–20 % ploto). Svarbiausia – skaičiuoti konkrečiam režimui: atsargą lemia ne tai, ar tai šildymas, ar karštas vanduo, o temperatūrų artumas tarp kontūrų (LMTD). Tas pats modelis prie LMTD 7,2 °C turi 65 % atsargos, o prie 2,0 °C – vos 9 %.

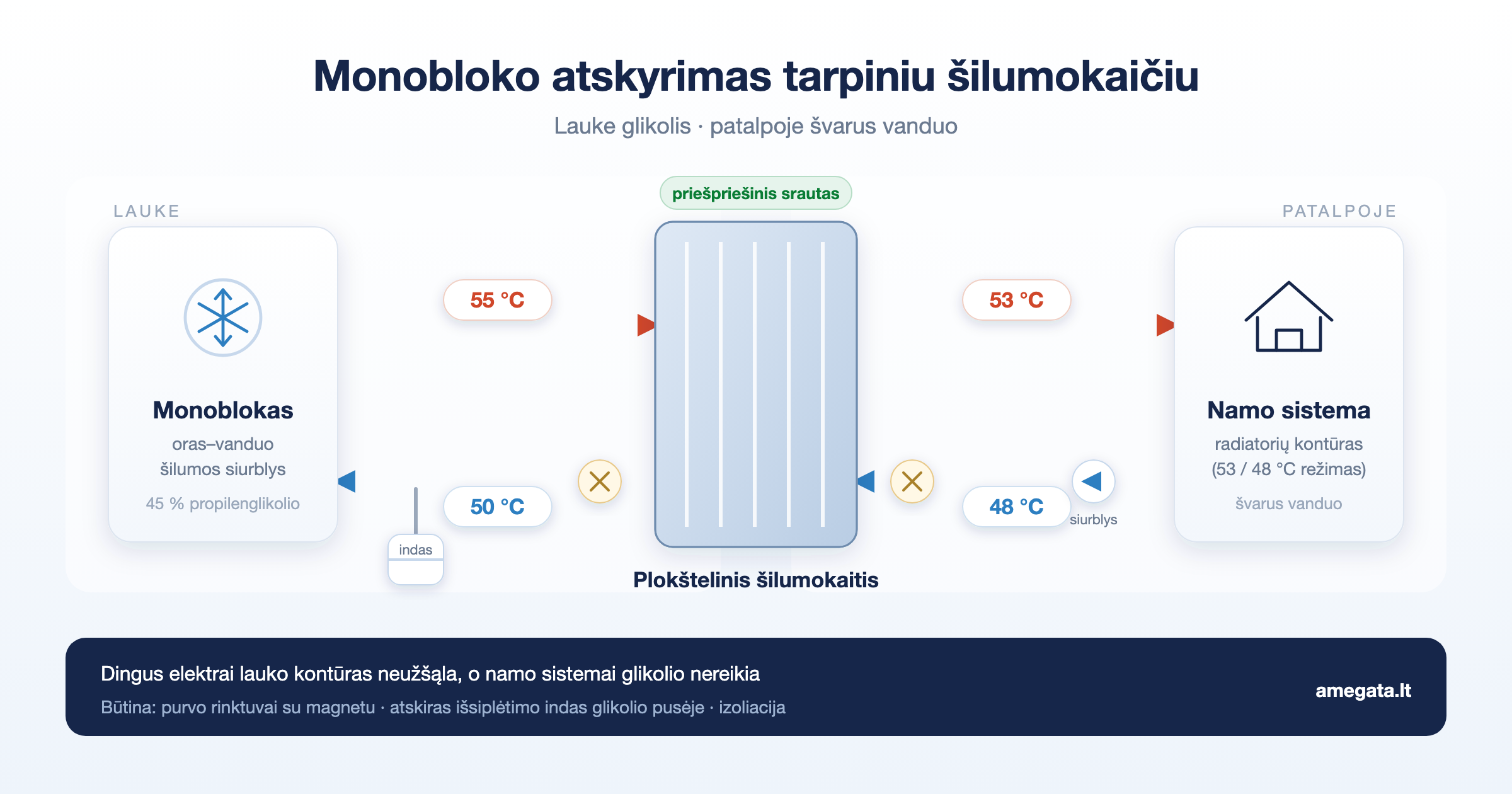

Oras–vanduo monoblokiniai šilumos siurbliai vertinami dėl greito montavimo – nereikia dirbti su šaltnešio linijomis. Lietuvoje lauko kontūras įprastai užpildomas propilenglikoliu, kurį atskirti jį nuo namo sistemos galima tarpiniu lituotu plokšteliniu šilumokaičiu.
Praktikoje dažnai ginčijamasi, pagal ką jį parinkti. Taisyklės „iš akies“ – vien jungties skersmuo ar sausas kilovatų skaičius – klaidina. Žemiau tikrieji inžineriniai kriterijai padėsiantys taupyti ir pinigus ir brangią įrangą.
1. Kodėl monoblokui reikia tarpinio šilumokaičio
- Lauko kontūro apsauga nuo užšalimo. Koncentracija parenkama pagal žemiausią projektinę temperatūrą:
Lietuvos projektinei −22…−25 °C temperatūrai realiai reikia 40–45 %.Propilenglikolis Užšalimo temperatūra 35 % apie −18 °C 40 % apie −22 °C 45 % apie −26 °C - Vidaus sistemos švara ir hidraulika. Namo kontūras lieka su vandeniu – mažesnis klampumas, mažesni siurblio nuostoliai, nereikia pirkti glikolio visam tūriui.
2. Keturi esminiai parinkimo rodikliai
A. Slėgio kritimas ir srauto pasipriešinimas
Šilumos siurblio cirkuliacinis siurblys ribotas. Per didelis vidinis pasipriešinimas reiškia, kad siurblys neperstums debito, o valdiklis išmes „Low flow“ klaidą.
Norma: iki 10–15 kPa (tikslią ribą nustato konkretaus siurblio kreivė).
Pavyzdys. Du skaičiavimai, ta pati galia (Hexonic CAIRO). Skiriasi tik temperatūrų artumas tarp kontūrų:
| Didelis skirtumas LMTD 7,2 °C |
Mažas skirtumas LMTD 2,0 °C |
|
|---|---|---|
| Glikolis | 35 % PG | 45 % PG |
| Pirminis kontūras | 60 → 55 °C | 55 → 50 °C |
| Antrinis kontūras | 45 → 55 °C | 48 → 53 °C |
| LMTD | 7,2 °C | 2,0 °C |
| Užterštumo koeficientas | 0 | 0,0177 m²K/kW |
| Parinktas modelis | LB31-40-1" kat. 0203-0064 |
LB31-50H-1" kat. 0203-0640 |
| Šilumos mainų plotas | 1,2 m² | 1,7 m² |
| Slėgio kritimas | 5,8 / 1,2 kPa | 7,0 / 4,9 kPa |
| Galios atsarga | +64,9 % | +8,7 % |
Ta pati galia, ta pati gaminių šeima – bet antruoju atveju reikia 42 % didesnio ploto, o atsarga nukrenta nuo 65 % iki 9 %.
Lemia ne paskirtis, o LMTD. Antrasis pavyzdys – aukštatemperatūris, mažo keltuvo režimas: glikolis 55 °C, o vanduo turi būti pašildytas iki 53 °C, tad kontūrai beveik susilieja. Grindinis šildymas su tuo pačiu 55 °C glikoliu, kai antrinis kontūras 30 → 35 °C, atvirkščiai – turėtų didžiulę atsargą, nes skirtumas tarp kontūrų didelis.
Skaičiavimai iš išsaugoto projekto EU.25.09.000450, kalkuliacija EU2605000237.002 (2026-09-22).
Būtent čia daroma brangiausia klaida. Paėmus skaičiavimą, atliktą esant dideliam temperatūrų skirtumui, ir pritaikius jį mažo keltuvo režimui, šilumokaitis bus per mažas. Sistema veiks, bet šilumos siurblys nuolat kels temperatūrą aukščiau nei reikia – sąskaita už elektrą augs visą sezoną, o gedimo nebus, tad priežasties niekas neieškos.
Atkreipkite dėmesį ir į užterštumo koeficientą: pirmame skaičiavime jis nulinis, antrame – realus. Nauja sistema visada skaičiuojama su atsarga nuosėdoms, kitaip po kelerių metų parinkimas nebegalioja.
B. Plokštelių skaičius ir šilumos mainų plotas
Dažna klaida – per mažai plokštelių: srautas veržiasi pro kelis siaurus tarpelius, sušoka slėgis ir greitis, atsiranda triukšmas, greitėja erozija. Didesnis plokštelių skaičius sumažina greitį tarp plokštelių iki tolygaus – pavyzdžiuose 0,19 ir 0,15 m/s – ir duoda galios atsargą.
C. Temperatūrų skirtumas ir COP
Šilumos siurbliai yra žemakūrė įranga: kiekvienas papildomas laipsnis, kurį siurblys priverstas pakelti, mažina COP.
Tikslas – kuo mažesnis skirtumas tarp glikolio ir vandens kontūrų, praktiškai 2–4 °C. Dar mažesnis skirtumas įmanomas, bet reikalauja itin didelio ploto ir tampa jautrus užteršimui: pablogėjus mainams dėl nuosėdų, rezervo nebelieka.
D. Glikolio klampumas
Propilenglikolio klampumas didesnis, o šiluminė talpa mažesnė nei vandens – prastėja šilumos perdavimas ir auga hidraulinis pasipriešinimas.
Taisyklė: su 30–40 % glikoliu plotą rinkis 15–20 % didesnį nei sistemai „vanduo–vanduo“.
3. Jungčių skersmuo: mitas prieš visumą
Rinkoje sklando nuomonė, kad būtina rinktis tik tam tikro skersmens jungtis – 5/4" ar 6/4". Bet jungtis yra tik viena hidraulikos dedamoji.
Turint pakankamai plokštelių ir tūrio, skystis jungtyse pasiekia saugų greitį – pirmame pavyzdyje 1,87 m/s, antrame 1,90 m/s glikolio pusėje, be triukšmo, erozijos ar slėgio šuolio. Vertinti reikia visą geometriją ir atlikti skaičiavimą programa, o ne remtis sriegio matmeniu.
4. Praktinės montavimo taisyklės
- Priešpriešinis srautas. Glikolis ir vanduo turi tekėti priešingomis kryptimis. Sujungus lygiagrečiai prarandama iki 30 % efektyvumo, o iš išorės viskas atrodo tvarkingai – klaida matoma tik matuojant temperatūras.
- Mechaninis filtravimas. Prieš šilumokaitį – purvo rinktuvas su magnetiniu įdėklu. Tarpai tarp plokštelių maži, magnetitas iš senos sistemos blogina mainus negrįžtamai.
- Priedai ir izoliacija. Uždaras glikolio kontūras turi turėti atskirą apsauginę grupę ir išsiplėtimo indą, o šilumokaitis dengiamas izoliaciniu dėklu (EPP arba APFI).
Dažniausiai renkami modeliai
Kainos be PVM, galioja 2026-09-22. Likučius ir pristatymo terminą patvirtinsime atsakydami į užklausą.
| Prekė | Kaina |
|---|---|
| Hexonic LB31-40H-1" | 290,00 € |
| Hexonic LB31-40H-5/4" | 341,60 € |
| Hexonic LB31-50H-1" (kat. 0203-0640) | 340,00 € |
| Hexonic LB60-30-5/4" | 427,00 € |
| Hexonic LC110-30-2" | 880,13 € |
| Izoliacija APFI LB31-21-40 | 103,97 € |
| Izoliacija APFI LB60-21-40 | 150,57 € |
| Izoliacija APFI LC110-21-40 | 161,32 € |
Turime visą Hexonic LB31, LB60 ir LC110 eilę bei Danfoss XB seriją. Freonas–vanduo šilumokaičiai (45 bar, R32 / R410A / R290) – pagal užsakymą.
Dažniausiai užduodami klausimai
Koks slėgio kritimas leistinas monobloko tarpiniame šilumokaityje?
Rekomenduojama neviršyti 10–15 kPa. Tada cirkuliacinis siurblys perstumia reikiamą debitą be perteklinio elektros naudojimo, o valdiklis neišmeta srauto klaidos. Tikslią ribą nustato konkretaus siurblio charakteristika.
Kokios koncentracijos glikolio reikia Lietuvai?
Pagal žemiausią projektinę temperatūrą: 35 % apsaugo iki maždaug −18 °C, 40 % iki −22 °C, 45 % iki −26 °C. Daugumai Lietuvos objektų tinka 40–45 %.
Kiek didesnio šilumokaičio reikia naudojant glikolį?
Su 30–40 % propilenglikolio tirpalu plotas renkamas apie 15–20 % didesnis nei sistemai su vandeniu – dėl didesnio klampumo ir mažesnės šiluminės talpos.
Kodėl tas pats šilumokaitis viename projekte tinka, o kitame – ne?
Viską lemia temperatūrų artumas tarp kontūrų (LMTD), o ne paskirtis. Kai glikolis 55 °C, o vanduo turi būti pašildytas iki 53 °C, skirtumas vos 2 °C ir reikia didelio ploto. Kai tas pats glikolis šildo grindų kontūrą iki 35 °C, skirtumas didelis ir užtenka gerokai mažesnio šilumokaičio. Todėl parinkimo iš vieno projekto į kitą perkelti negalima.
Ar užtenka rinktis pagal jungties dydį?
Ne. Jungtis yra tik viena hidraulikos dedamoji. Lemia visa geometrija – plokštelių skaičius, matmenys ir jungtys – bei programinis skaičiavimas.
Kiek prarandama sujungus lygiagrečiu srautu?
Iki 30 % šilumokaičio efektyvumo. Plokštelinis šilumokaitis privalo būti jungiamas priešpriešiniu srautu.
