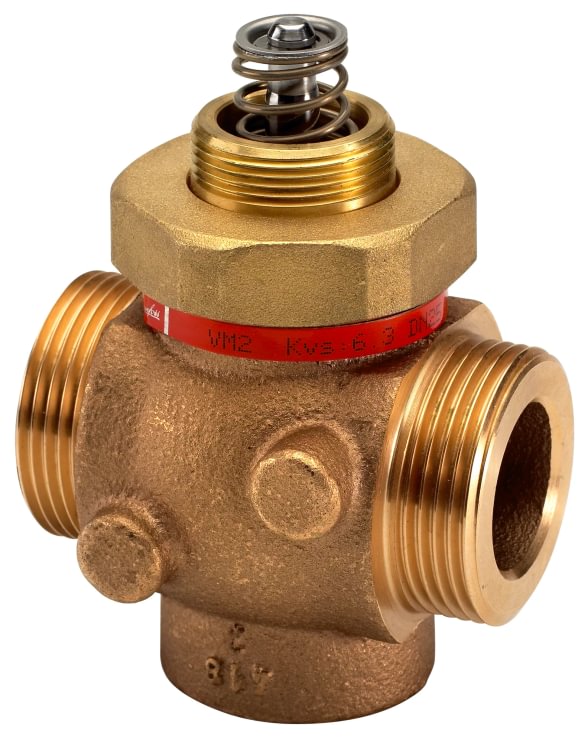

Dvieigis reguliavimo vožtuvas VM2 DN20 Kvs 4,0
Kur naudojamas VM2 DN20 Kvs 4,0
Danfoss VM2 — dvieigis reguliavimo vožtuvas šilumos punktams ir mazgams, kur srautą reikia valdyti tiksliai ir ilgai. DN 20 su Kvs 4,0 m³/h dažniausiai tenka karšto vandens ruošimo kontūrui su šilumokaičiu ar tūriniu vandens šildytuvu bei mažo galingumo šildymo kontūrui nepriklausomo prijungimo šilumos punkte. Korpusas — raudonoji bronza (Rg 5), kūgis, lizdas ir kotas — nerūdijantysis plienas, todėl vožtuvas atlaiko iki 150 °C tinklo vandenį ir iki 30 % glikolio tirpalą.
Konstrukcija subalansuota slėgio atžvilgiu: terpės slėgis veikia kūgį iš abiejų pusių, todėl uždarymui nereikia didelės jėgos — su kompaktiška AMV(E) pavara vožtuvas uždaro esant 25 bar slėgių skirtumui. Antra savybė — SPLIT charakteristika: pradiniame eigos ruože srautas kinta švelniai, todėl reguliavimas stabilus ir prie mažų apkrovų. Reguliavimo diapazonas viršija 50:1, pratekėjimas uždarius — iki 0,05 % Kvs pagal IEC 534.
Techninės specifikacijos
| Danfoss kodas | 065B2016 |
| Tipas | VM 2, dvieigis reguliavimo vožtuvas |
| Vardinis skersmuo | DN 20 |
| Kvs | 4,0 m³/h |
| Slėgio klasė | PN 25 |
| Prijungimas | išorinis sriegis G 1 A (ISO 228-1) |
| Eiga | 5 mm |
| Terpės temperatūra | 2…150 °C |
| Terpė | tinklo vanduo arba glikolio tirpalas iki 30 % |
| Uždarymo slėgių skirtumas Δp | 25 bar (su AMV(E) 10/13, 20/23, 30/33) |
| Reguliavimo charakteristika | SPLIT |
| Reguliavimo diapazonas | > 50:1 |
| Pratekėjimas (IEC 534) | maks. 0,05 % Kvs |
| Kavitacijos koeficientas | ≥ 0,5 |
| Korpuso medžiaga | raudonoji bronza (Rg 5) |
| Kūgis, lizdas, kotas | nerūdijantysis plienas |
| Sandarinimas | EPDM žiedai |
| Ilgis L1 | 70 mm |
| Rakto dydis (SW) | 37 mm |
| Svoris | 0,83 kg |
| Tinkamos pavaros | AMV(E) 10, 20, 30; su spyruokliniu grąžinimu AMV(E) 13, 23, 33 |
Kaip parinkti
Kvs parenkamas pagal skaičiuotinį srautą ir slėgių skirtumą. Srautas: Q = P × 0,86 / Δt, kur P — galia (kW), Δt — temperatūrų skirtumas (K). Tada reikiamas pralaidumo koeficientas Kv = Q / √Δp, kur Δp — slėgių skirtumas ant vožtuvo (bar). Renkamas vožtuvas, kurio Kvs ne mažesnis už apskaičiuotą Kv.
Pavyzdys: 40 kW kontūras, Δt = 20 K, Δp = 0,2 bar. Q = 40 × 0,86 / 20 = 1,72 m³/h; Kv = 1,72 / √0,2 ≈ 3,8 — DN 20 su Kvs 4,0 tinka. Per didelis Kvs atveria vožtuvą tik eigos pradžioje — reguliavimas tampa nestabilus, todėl rinktis „su atsarga“ neverta. Montuojant pavara neturi būti nukreipta žemyn.
Kada rinktis
- Karšto vandens ruošimas su šilumokaičiu ar tūriniu vandens šildytuvu — stabili temperatūra kintant vandens ėmimui.
- Nepriklausomo prijungimo šilumos punktas su dideliu tinklo slėgių skirtumu — uždaro iki 25 bar.
- Šildymo ar vėsinimo kontūrai su glikolio tirpalu iki 30 %.
- Mazgai su avarine funkcija — spyruoklinio grąžinimo AMV(E) 13/23/33.
Dažni klausimai
Kokios pavaros tinka VM2 DN20 Kvs 4,0?
Danfoss AMV(E) 10, 20 ir 30, o kai reikia spyruoklinio grąžinimo — AMV(E) 13, 23 arba 33. Su visomis uždarymo slėgių skirtumas siekia 25 bar. Pavara tvirtinama užspaudžiama jungtimi, be adapterių.
Ar reikia atskirai užsakyti prijungimo jungtis?
Taip. Vožtuvas turi išorinį sriegį G 1 A ir prie vamzdyno jungiamas per DN 20 antgalius: privirinamą (kodas 003H6909) arba su išoriniu sriegiu (kodas 003H6903). Tiekiami atskirai.
Kuo VM2 skiriasi nuo VB2?
Ta pati šeima, vienoda SPLIT charakteristika ir PN 25 klasė. Skiriasi prijungimas: VM2 — išorinis sriegis ir raudonosios bronzos korpusas, VB2 — flanšinis prijungimas ir kaliojo ketaus korpusas. Srieginiuose vamzdynuose renkamasi VM2.
Ar tiekiamos atsarginės dalys?
Taip. Šiam vožtuvui yra keičiamas vožtuvo įdėklas — Danfoss kodas 065B2036. Tas pats įdėklas tinka ir VM2 DN 15 Kvs 4,0, todėl vožtuvą galima atnaujinti neperkant naujo.
