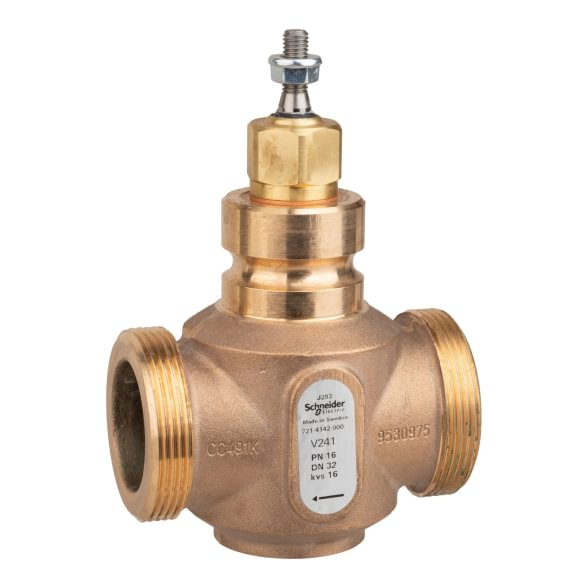

Schneider Electric V241 DN 32 Kvs 16
- Tipas: dvieigis (2-way), sėdyninis, tiesinės charakteristikos
- DN + Kvs: DN 32, Kvs = 16 m³/h
- PN: 16 bar
- Δp diapazonas: iki 400 kPa maks. uždarymo slėgio
Kur naudojamas V241 DN 32 Kvs 16
Schneider V241 DN 32 Kvs 16 — V241 serijos didžiausio pralaidumo sriegis variantas. Tinka: didesnės galios (230–370 kW) daugiabučio šilumos punkto pirminiam vožtuvui, komercinio pastato pagrindinio šildymo grupės valdymui, dujinės arba biomasės katilinės pagrindiniam valdymo taškui, viešbučių/mokyklų KVR pirminėms schemoms su didele apkrova.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 7214142000 |
| Modelis | Schneider V241 DN 32 Kvs 16 |
| Tipas | 2-way sėdyninis reguliavimo vožtuvas |
| Nominalus skersmuo (DN) | DN 32 |
| Kvs | 16 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Jungimas | Išorinis sriegis G 1½" |
| Vožtuvo charakteristika | Tiesinė (linear) |
| Terpės | Šiluminis vanduo, glikolio tirpalai iki 50 % |
| Terpės temperatūra | +2 → +130 °C |
| Korpuso medžiaga | Žalvaris (DZR) |
| Sandarumo klasė | IV pagal EN 60534-4 |
| Suderinamos pavaros | Schneider M400, M800, Belimo H, Siemens SAS/SAT |
Debito ir galios skaičiavimas
Formulė: Q = Kvs × √Δp.
Pavyzdys: prie Δp = 0,25 bar — Q = 8,0 m³/h → P ≈ 186 kW. Prie Δp = 0,5 bar — Q ≈ 11,3 m³/h → P ≈ 263 kW. Prie Δp = 1,0 bar — Q = 16 m³/h → P ≈ 372 kW (ΔT = 20 °C).
Kada rinktis V241 DN 32 Kvs 16
- Didesnės galios (230–370 kW) daugiabučio ŠP pirminis vožtuvas
- Komercinio pastato pagrindinio šildymo grupės vožtuvas
- Dujinės arba biomasės katilinės pagrindinis valdymo taškas
- Viešbučio ar mokyklos KVR pirminis vožtuvas didesnei apkrovai
- Suderinamumas: Schneider M400 / M800; valdikliai Rubisafe / Rubinet. Modulinis 0–10 V — Belimo H, Siemens SAS81.03.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo ir pavaros parinkimo — nemokamai
Gamintojas: se.com
Dažni klausimai
Kada užtenka DN 32, o kada reikia DN 40+ flanšinio?
DN 32 Kvs 16 tenkina iki ~370 kW (Δp = 1 bar, ΔT = 20 °C). Kai galios poreikis > 370 kW arba srauto greitis vamzdyje > 2 m/s — pereiti į flanšinius vožtuvus. Praktiškai — dažnai DN 40+ pasirenkamas ir dėl mažesnio slėgio kritimo.
Ar tinka PN 25 sistemai?
Ne. V241 turi PN 16. Aukštesnio slėgio sistemoms (> 16 bar) — Schneider flanšinės PN 25 alternatyvos.
Kokia pavara reikalinga?
Standartinės Schneider pavaros: M400 (šild.), M800 (KVR). Alternatyvos: Belimo H, Siemens SAS81.03 (0–10 V), Honeywell M6410C.
Ar naudojamas su PICV?
Ne. V241 yra klasikinis sėdyninis reguliavimo vožtuvas. Kai reikalinga integruota Δp stabilizacija — rinktis PICV (Danfoss AB-QM, IMI TA-COMPACT-P, Belimo Energy Valve).
