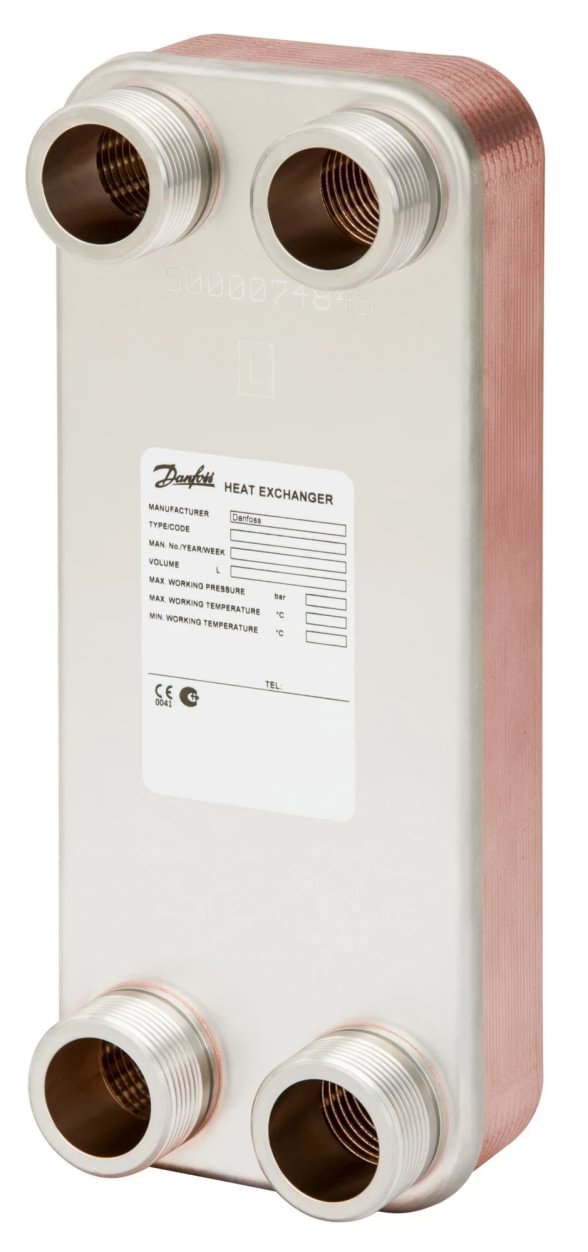

Šis 100-plokštelių (50 + 50) lituotas šilumokaitis skirtas daugiabučių ir komercinių šildymo punktų vartotojo šakoms. Pirminis kontūras iš CŠT tinklo, antrinis — namo šildymui ar KVR ruošimui. CoResist variantas leidžia naudoti sistemose su agresyviu (chloridų, amoniako) vandeniu, kur standartinis varinis lydmetalis būtų netinkamas. Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti. Paskambinkite +370 651 11191 — pakonsultuosime ir parinksime pagal jūsų vandens sąlygas.
| Parametras | Vertė |
|---|---|
| Kodas | 079G1392 |
| Serija | Danfoss XB12 Micro Plate |
| Modelis | XB 12L-2 50/50 CoResist |
| Plokštelių skaičius | 100 (50 + 50) |
| Nominalus slėgis (PN) | 25 bar |
| Jungimas (ISO 228/1) | G 1¼" išorinis sriegis |
| Plokštelių medžiaga | Nerūdijantis plienas AISI 316L (1.4404) |
| Lydmetalis | CoResist (Cu+) |
| Temperatūros diapazonas | −10 … +180 °C |
| Terpės | CŠT vanduo; glikolio tirpalas iki 50 %; agresyvūs vandenys (CoResist) |
| Svoris | 9,2 kg |
| Aukštis (be atramų) | 289 mm |
| PED kategorija | PED 2014/68/ES, 4 str. 3 d. (kategorija nepriskiriama) |
| Konstrukcija | 2-pakopis (2-pass) |
Formulė: P = Q × ΔT × 1,163 (kW, Q m³/h, ΔT °C).
Iliustracinis skaičiavimas, ne šio modelio našumas. Pavyzdys: šildymo režimu (90/70 °C → 65/40 °C) esant Q = 3.0 m³/h ir ΔT ≈ 20 °C → P ≈ 69 kW.
CoResist (Cu+) lydmetalis pagal Danfoss yra vidutinio atsparumo korozijai (standartinis Cu — standartinio, pilnai nerūdijančio plieno StS — aukščiausio atsparumo). Standartas su Cu — pigesnis, tinka standartiniam CŠT vandeniui. Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti. Paskambinkite +370 651 11191 — pakonsultuosime ir parinksime pagal jūsų vandens sąlygas.
Danfoss XB serijos sertifikatų sąraše yra SVGW, Kiwa ir PZH geriamojo vandens higienos pažymėjimai (galioja ne visiems kodams); konkretaus kodo tinkamumą geriamajam vandeniui patikrinkite pagal Danfoss sertifikatų sąrašą.
Lituota konstrukcija be tarpinių — nereikia periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams.
Taip, etilenglikolio arba propilenglikolio tirpalus iki 50 %, kai naudojami tinkami inhibitoriai. Karštam vandeniui (KVR) — tik geriamojo vandens kokybės skysčiai.
Šis kodas atitinka PED 2014/68/ES direktyvą (Danfoss kategorija: 4 str. 3 d., kategorija nepriskiriama).
