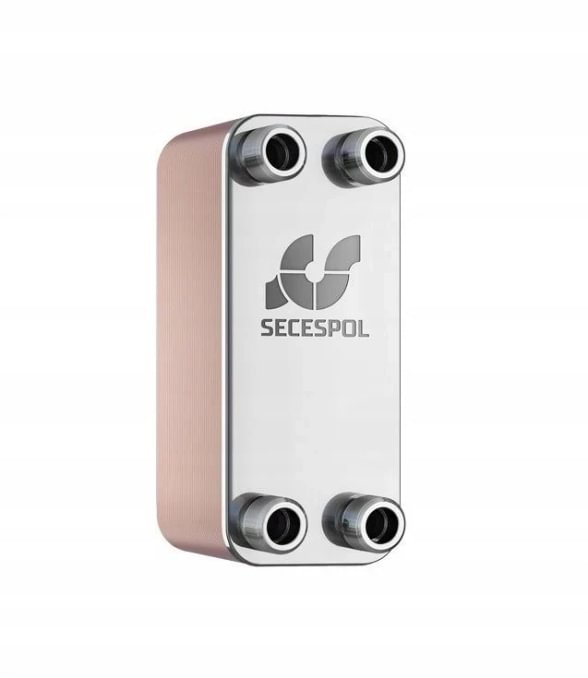

Hexonic LB31-70H-1 lituotas plokštelinis šilumokaitis, 1", 70 plokštelių, PN 30
- Paskirtis: pirminio ir antrinio kontūrų šiluminis atskyrimas — CŠT, KVR, technologinės sistemos
- Šiluminis pralaidumas: ~105-210 kW (priklauso nuo debitų ir ΔT)
- Nominalus slėgis: PN 30 (30 bar)
- Jungimas: G 1" išoriniai sriegiai (abiejose pusėse)
Kur naudojamas LB31-70H-1
70 plokštelių Hexonic LB31 serijos šilumokaitis dažniausiai renkamas šioms sistemoms: daugiabučių šildymo punktų vartotojo šakos, karšto vandens ruošimo (KVR) pirminis šilumokaitis mažoms-vidutinėms sistemoms, grindinio šildymo kontūrų atskyrimas, kaminių šilumos generatorių atskyrimas. Lituota hermetiška konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros, kurios prireiktų išardomiems (surenkamiems) šilumokaičiams. Kompaktiškas korpusas (plokštelė 286 × 113 mm, gylis 174,5 mm) leidžia sumontuoti nedidelėse techninėse patalpose.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 0203-0642 |
| Serija | Hexonic LB31 |
| Modelis | LB31-70H-1 |
| Plokštelių skaičius | 70 |
| Plokštelių profilis | H (didesnis chevron kampas) |
| Praėjimų skaičius | 1 (1-pass, 4 jungtys) |
| Nominalus slėgis (PN) | 30 bar |
| Maks. darbo temperatūra | 230 °C |
| Min. darbo temperatūra | -195 °C |
| Jungimas | G 1" išorinis sriegis (S1-S4) |
| Plokštelių medžiaga | Nerūdijantis plienas AISI 316L (1,4404) |
| Lydmetalis | Varinis lydmetalis |
| Plokštelės matmenys | 286 × 113 mm |
| Įrenginio gylis (F) | ~174,5 mm (formulė: 10 + 2,35 × N, N = 70) |
| Svoris | ~9,6 kg |
| Konstrukcija | Lituota, hermetiška (be tarpinių) |
| Terpės | Vanduo, glikolio tirpalai iki 50 %, kitos suderintos su nerūdijančiu plienu ir variu |
Šilumos pralaidumas — greitas skaičiavimas
Šilumokaičio galia priklauso nuo debito, ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (kW, Q m³/h, ΔT °C).
Pavyzdys šildymo režimui (pirminis 90/70 °C → antrinis 65/40 °C): esant Q ≈ 6,8 m³/h ir naudingam ΔT ≈ 20 °C → P ≈ 157 kW. Su didesniu debitu ir platesniu ΔT galia auga tiesiškai iki plokštelių ploto ribos.
Kada rinktis LB31-70H-1
- Kai reikia ~105-210 kW galios diapazono
- Kai vertinama kompaktiška, hermetiška konstrukcija be tarpinių priežiūros
- Kai darbo terpės — vanduo arba glikolio mišiniai (iki 50 %)
- Kai statybos biudžetas riboja tarpinių šilumokaičių pasirinkimą, o naudojimo sąlygos leidžia varinį lydmetalį
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl dydžio parinkimo — nemokamai
Oficialus Hexonic katalogas: hexonic.com/brazed-plate-exchangers/L
Dažni klausimai
Ką reiškia „H" žymėjimas Hexonic modeliuose?
„H" žymi didesnį plokštelių chevron kampą — aukštesnis šilumos perdavimo koeficientas, didesnis slėgio kritimas. Standartinis (be „H") variantas — mažesnis Δp, mažiau intensyvus perdavimas. „H" tinka aukštesnio ΔT taikymui, standartinis — mažesnio debito sistemoms.
Ar galima naudoti glikolio mišinius?
Taip. Hexonic LB31 serija suderinama su etilenglikolio ir propilenglikolio tirpalais iki 50 %, kai naudojami tinkami inhibitoriai. KVR taikymui — tik geriamojo vandens kokybės skysčiai.
Kokia priežiūra reikalinga?
Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams (didėjantis slėgio kritimas arba mažėjantis šilumos perdavimas).
Ar tinka geriamajam vandeniui?
Taip. Nerūdijančio plieno AISI 316L plokštelės ir varinis lydmetalis atitinka geriamojo vandens sistemų reikalavimus (WRAS, DVGW ir panašūs sertifikatai, priklauso nuo šalies).
Ar tinka regionams su agresyviu vandeniu?
Kai kuriuose Lietuvos regionuose šildymo tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti tarnavimo laiką. Šiais atvejais rekomenduojame Hexonic Luna seriją (nerūdijančio plieno lydmetalis, be vario) arba išardomus (surenkamus) šilumokaičius su EPDM/NBR tarpinėmis. Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti. Kreipkitės — parinksime jūsų vandens sąlygoms tinkantį modelį.
Ar reikia izoliacijos?
Šildymo sistemose, kur norima sumažinti šilumos nuostolius į patalpą, rekomenduojama APFI serijos izoliacinis apvalkalas (poliuretano putos su aliuminio danga, iki 135 °C). Šildymo punktuose izoliacija — beveik standartinis pasirinkimas.
