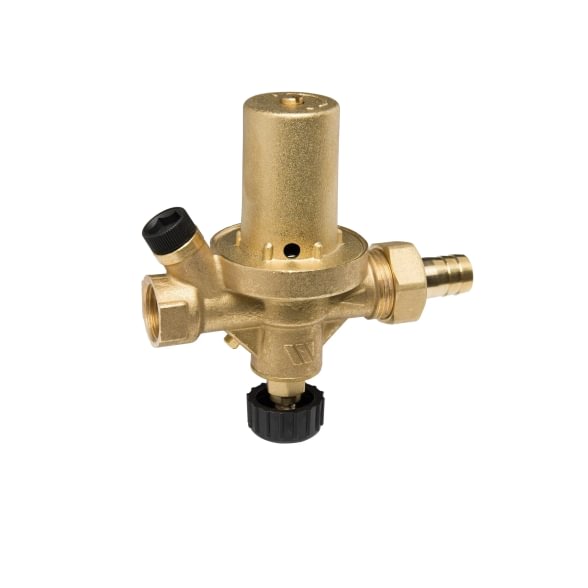

Watts 146-1/2 (ALD analogas) papildymo vožtuvas
- Funkcija: papildymas + slėgio reduktorius vienoje detalėje
- Jungtis: 1/2" vidinis sriegis (abipusiai)
- Antrinio slėgio diapazonas: reguliuojamas (dažniausiai 0,5-4 bar)
- Su manometru: vizualus antrinio slėgio kontrolės atspindys
Kur naudojamas Watts 146-1/2
Standartinis komponentas uždarų šildymo sistemų papildymo linijoje. Įtaisomas tarp geriamojo vandens vamzdyno ir šildymo sistemos plėtimosi indo arba grąžinamosios linijos. Užduotis: kai sistemos slėgis nukrenta žemiau nustatytos ribos (natūralus vandens netekimas per orinius vožtuvus, mikropratekėjimus, sistemos termodinaminius pokyčius) — automatiškai atveria papildymą iki reguliuotos antrinio slėgio vertės. Kai sistemos slėgis atsigauna — vožtuvas užsidaro.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 10004877 |
| Modelis | Watts 146-1/2 (ALD analogas) |
| Tipas | Automatinis papildymo vožtuvas su slėgio reduktoriumi |
| Jungtis | 1/2" vidinis sriegis (įvadas ir išvadas) |
| Pirminis (tiekimo) slėgis | iki 16 bar |
| Antrinis slėgis (reguliuojamas) | 0,5-4 bar (tikslų diapazoną žr. Watts kataloge) |
| Manometras | Integruotas, 0-6 bar arba analogiškas |
| Maksimali darbo temperatūra | 40 °C (geriamojo vandens tinkle) |
| Terpė | Geriamasis vanduo |
| Korpuso medžiaga | Latūnas |
Kaip vožtuvas veikia
Membrana atskiria pirminio (tiekimo) ir antrinio (šildymo sistemos) pusę. Kai antrinis slėgis nukrenta žemiau nustatytos ribos, spyruoklė membraną atveria — vanduo srautu papildo sistemą. Kai antrinis slėgis pasiekia nustatymą — membrana automatiškai užsidaro. Slėgio kontrolė atlieka du darbus vienu: (1) papildo trūkstamą vandenį, (2) apsaugo šildymo sistemą nuo geriamojo vandens tinklo perslėgio (kuris paprastai 4-6 bar mieste, o šildymo sistemai reikia tik 1-2 bar).
Kada rinktis Watts 146-1/2
- Buitinės šildymo sistemos (namas, butas) su nedidele papildymo apkrova
- Mažų komercinių šildymo katilinių papildymo taškas
- ALD serijos analogas — kai reikia keisti seną vožtuvą tokia pačia jungtimi
- Sistemos, kur pageidautinas vizualus slėgio kontrolės atspindys (integruotas manometras)
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo dydžio parinkimo — nemokamai
Oficialus Watts katalogas: wattswater.eu
Dažni klausimai
Kokį antrinio slėgio nustatymą pasirinkti?
Priklauso nuo sistemos aukščio ir plėtimosi indo pradinio slėgio. Bendra taisyklė: papildymo slėgis = plėtimosi indo pradinis slėgis + 0,3 bar. Vieno buto sistemai — dažniausiai 1,0-1,5 bar. Aukštybiniam pastatui gali reikėti 2-3 bar.
Ar reikalingas filtras prieš vožtuvą?
Rekomenduojama. Geriamojo vandens tinklo purvas (rūdys, apnašos) trumpina membranos ir sėdynės tarnavimo laiką. Prieš vožtuvą montuokite Y-filtrą (min. 500 μm) ir uždaromąjį rutulinį čiaupą — priežiūrai.
Kaip suprasti, ar vožtuvas veikia teisingai?
Sistemos slėgis (matomas ant integruoto manometro) turėtų būti stabilus (svyravimas 0,1-0,2 bar dienos metu — normalus). Jei slėgis nuolat auga — vožtuvas nesandarus (praleidžia iš geriamojo pusės į šildymo). Jei slėgis nuolat krenta ir vožtuvas nepridedą — arba sistema turi pratekėjimą, arba vožtuvas užsikimšęs.
Kuo skiriasi nuo įprasto slėgio reduktoriaus?
Įprastas slėgio reduktorius tik reguliuoja slėgį — jis nuolat leidžia srautą. Papildymo vožtuvas atsidaro tik tada, kai antrinis slėgis nukrenta žemiau nustatymo, ir vėl užsidaro pasiekus tikslinę vertę. Todėl tinka uždaram kontūrui, kur nuolatinis srautas nereikalingas.
