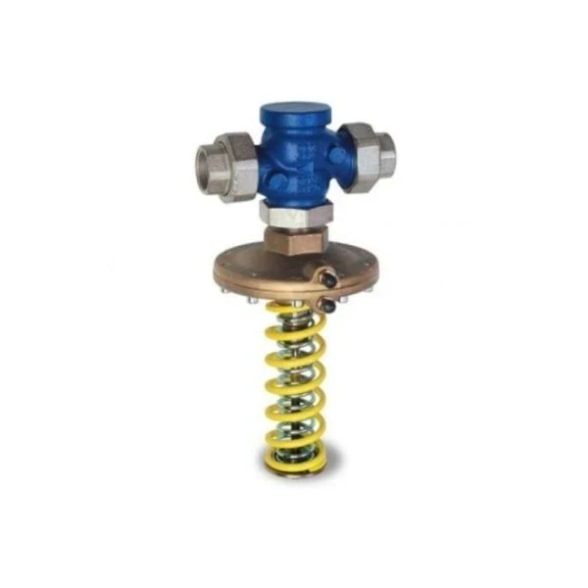

IMI TA Hydronics DA-616 20/8 slėgio perkryčio reguliatorius
- Paskirtis: pastovus Δp vidutinės apkrovos šildymo stovuose
- DN: 20 — vidurinis DA-616 serijos dydis
- Kvs: 8 m³/h — tinka ~40-90 kW šildymo apkrovai
- Autonomija: hidraulinis principas, be elektros
Kur naudojamas DA-616 DN20 Kvs 8
Standartinė versija vidutinės apkrovos daugiabučių šildymo stovams (3-5 aukštų), butų metering schemoms su padidintomis apkrovomis, mažų komercinių šilumos punktų vartotojo šakoms. DA-616 DN20 užtikrina, kad termostatiniai vožtuvai reaguoja į vartotojo poreikius, o ne į sistemos svyravimus dėl kitų vartotojų elgesio.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 52-861-020 |
| Serija | IMI TA Hydronics DA-616 |
| Tipas | Automatinis slėgio perkryčio (Δp) reguliatorius |
| DN | 20 |
| Kvs | 8 m³/h |
| Nominalus slėgis (PN) | 16 bar (patikrinkite IMI kataloge) |
| Δp nustatymo diapazonas | Pagal versiją — žr. IMI dokumentaciją |
| Jungimas | Vidinis sriegis (Rp) |
| Temperatūros diapazonas | -10 → +120 °C |
| Terpė | Šildymo/vėsinimo vanduo, glikolio tirpalas iki 50 % |
| Korpuso medžiaga | DZR latūnas / bronza (pagal IMI dokumentaciją) |
| Impulsinis vamzdelis | Reikalingas atskirai (52-850-915 arba analogas) |
Galios pralaidumas — greitas skaičiavimas
Vandens debitas: Q = Kvs × √Δp. Šilumos galia: P = Q × ΔT × 1,163.
Pavyzdys: nustačius Δp = 0,3 bar (30 kPa) → Q = 8 × √0,3 ≈ 4,38 m³/h. Esant ΔT = 20 °C → P ≈ 102 kW.
Kada rinktis DA-616 DN20 Kvs 8 vietoj DN15 Kvs 5
- Vidutinės apkrovos šildymo stovams su galia 40-90 kW
- Daugiabučiai (3-5 aukštų) su bendra šildymo šakos apkrova
- Butų metering schemos su didesnėmis butų apkrovomis (>100 m²)
- Kai reikia rezervo augimo potencialui — DN20 palieka daugiau galimybių priedavimui
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo dydžio parinkimo — nemokamai
Oficialus IMI Hydronic katalogas: imi-hydronic.com
Dažni klausimai
Ar reikia partnerinio Kv/Δp reguliatoriaus?
DA-616 yra Δp reguliatorius. Kai kuriuose sudėtinguose diegimuose jį lydi partnerinis debitą apribojantis vožtuvas (pvz., STAD arba PICV serijos) — tokia pora garantuoja ir pastovų Δp, ir konkretų maksimalų debitą.
Kaip patikrinti, ar vožtuvas veikia?
Su impulsinio vamzdelio T-šakomis galima matuoti Δp per vartotojo šaką. Jei Δp stabili nepriklausomai nuo termostatinių galvučių padėties (kai kiti vartotojai keičia debitą sistemoje) — reguliatorius dirba teisingai.
Ar galima naudoti vėsinimo sistemose?
Taip. DA-616 tinka ir šildymui (iki 120 °C), ir vėsinimui (iki -10 °C). Vėsinimo režimu būtina užtikrinti tinkamą izoliaciją, kad membrana neapšaltų dėl kondensato.
Kodėl Δp gali svyruoti daugiau nei laukiama?
Dažniausios priežastys: (1) užsikimšęs impulsinis vamzdelis (išvalyti / pakeisti), (2) per didelis Kvs (autoritetas per mažas — sistemai perjungti prireikia β > 0,5), (3) sistemos vandens dujos (išleisti orą), (4) purvas ant vožtuvo sėdynės (išvalyti su filtru prieš vožtuvą).
