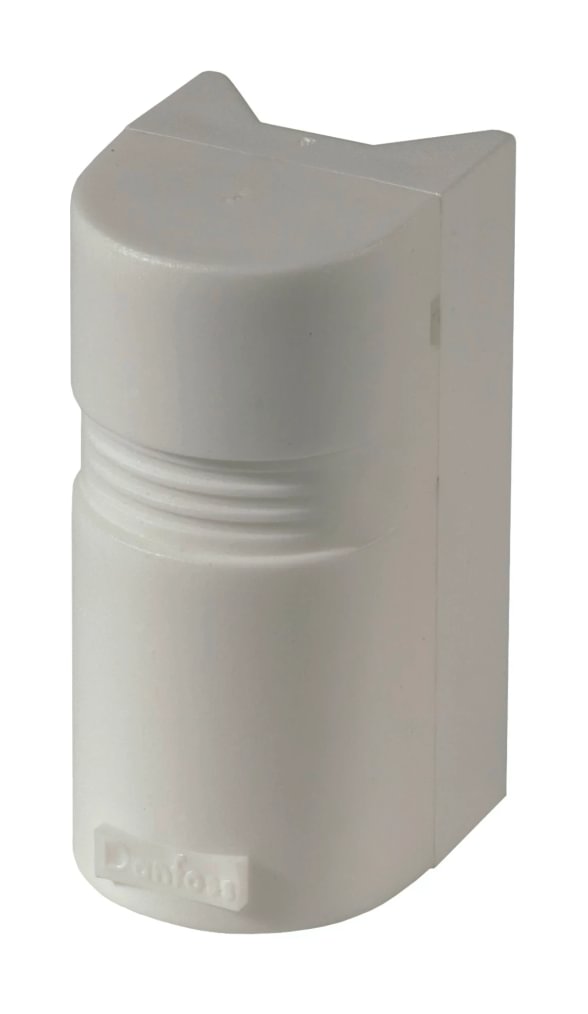

Danfoss ESM-10 patalpos temperatūros jutiklis, Pt1000, −30…+50 °C, IP54
- Tipas: Pt1000 (klasė B pagal EN 60751)
- Matavimo diapazonas: −30…+50 °C
- Apsaugos klasė: IP54
- Montavimas: ant sienos (patalpos viduje)
Kur naudojamas ESM-10
ESM-10 skirtas referencinės patalpos temperatūrai matuoti — dažniausiai tvirtinamas svetainėje, gyvenamajame kambaryje arba biuro darbo vietoje. Signalas keliauja į Danfoss ECL Comfort valdiklį, kuris pagal patalpos temperatūrą koreguoja tiekiamo vandens temperatūrą (jei valdiklio programoje aktyvintas patalpos jutiklio režimas). Naudojamas ten, kur vien orų kompensacijos nepakanka — pvz., pastatuose su reikšminga saulės apkrova, aukšta inercija arba nevienoda šilumos poreikio schema.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 087B1164 |
| Modelis | ESM-10 |
| Tipas | Pt1000 (klasė B pagal EN 60751) |
| Paskirtis | Patalpos oro temperatūros matavimas |
| Matavimo diapazonas | −30…+50 °C |
| Tikslumas (klasė B) | ±(0,3 + 0,005 × \|t\|) °C |
| Išėjimo signalas | 1000 Ω prie 0 °C (Pt1000 charakteristika) |
| Laiko konstanta (τ) | 8 min |
| Prijungimas | 2-gyslas kabelis (gnybtinis blokas) |
| Apsaugos klasė | IP54 |
| Korpuso medžiaga | ABS plastikas |
| Montavimas | Prie sienos (varžtais) |
| Svoris | ~23 g |
Kada rinktis ESM-10
- Norite šildymo režimo su patalpos temperatūros grįžtamuoju ryšiu (ne tik oro kompensacija)
- Pastate yra ženkli saulės apkrova ar didelis šilumos poreikio kintamumas per parą
- Reikia atskaitos patalpos jutiklio ECL Comfort 210/310 sistemai
- Suderinamumas: Danfoss ECL Comfort 110 / 210 / 296 / 310 (visos programų versijos); kiti valdikliai priimantys Pt1000 signalą (Siemens, Belimo, universalūs BMS moduliai)
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl jutiklių išdėstymo — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/087B1164
Dažni klausimai
Kuo skiriasi ESM-10 nuo ESMT?
ESM-10 skirtas patalpai (matavimo diapazonas −30…+50 °C, 8 min inercija), o ESMT — lauko temperatūrai (−50…+50 °C, 15 min inercija). Nors abu yra Pt1000, jų fizinė konstrukcija ir šilumos inercija skiriasi ir jie negali pakeisti vienas kito be nuostolių tikslumui.
Kokioje vietoje montuoti patalpos jutiklį?
Ant vidinės sienos, 1,5 m nuo grindų, atokiau nuo langų (≥1 m), radiatorių, ventiliacijos angų, tiesioginės saulės ir šilumą skleidžiančių prietaisų (TV, kompiuteris). Idealiai — patalpoje, kuri geriausiai atspindi vidutinį buto/pastato mikroklimatą (pvz., svetainėje).
Kaip prijungti prie ECL Comfort valdiklio?
ECL Comfort 210/310 turi atskirus patalpos jutikliui skirtus įėjimus (žr. programos rakto instrukciją — dažnai S2 arba S3 gnybtai). Prijungimas — 2 gyslos, kabelio ilgis iki 50 m su 2 × 0,75 mm² arba 2 × 1,5 mm² kabeliu.
Ar galima naudoti kaip vamzdžio temperatūros jutiklį?
Ne. ESM-10 skirtas oro (patalpos) temperatūrai — jo laiko konstanta 8 min per didelė vandens vamzdžio temperatūrai stebėti. Vamzdžiui naudokite ESM-11 (paviršinis) arba ESMU (panardinamas).
