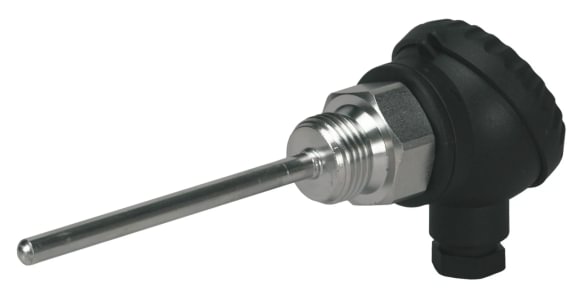

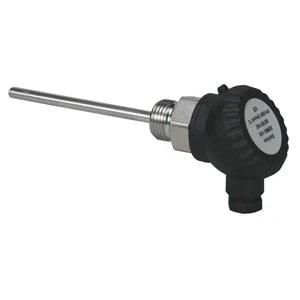

Danfoss ESMU-100 panardinamas temperatūros jutiklis, Pt1000, 100 mm, 0…+140 °C
- Tipas: Pt1000 (klasė B pagal EN 60751)
- Matavimo diapazonas: 0…+140 °C
- Zondo ilgis / jungtis: 100 mm / G½"
- Slėgis / apsauga: 25 bar / IP54
Kur naudojamas ESMU-100
ESMU-100 yra etaloninis temperatūros jutiklis šilumos punktams — jį rasite praktiškai kiekviename Danfoss ECL Comfort 210/310 valdomame CŠT šilumos punkte matuojant pirminio ir antrinio kontūrų tiekimo/grąžinimo temperatūras, KVR temperatūrą po šilumokaičio bei šildymo kontūro tiekimo temperatūrą prieš cirkuliacinį siurblį. Sriegis G½" leidžia jį suktis tiesiogiai į vamzdžio T-jungtį arba į atskirai užsakomą apsauginę gilzę.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 087B1182 |
| Modelis | ESMU-100 |
| Tipas | Pt1000 (klasė B pagal EN 60751) |
| Paskirtis | Vandens / glikolio temperatūros matavimas panardinant į vamzdyną |
| Matavimo diapazonas | 0…+140 °C |
| Tikslumas (klasė B) | ±(0,3 + 0,005 × \|t\|) °C |
| Išėjimo signalas | 1000 Ω prie 0 °C (Pt1000 charakteristika) |
| Laiko konstanta (τ) | 2 s vandenyje / 7 s ore |
| Nominalus slėgis | 25 bar |
| Zondo ilgis | 100 mm |
| Zondo skersmuo | 6 mm |
| Zondo medžiaga | Nerūdijantis plienas AISI 316 |
| Sriegis | G½" (su poveržle, komplekte) |
| Prijungimas | Gnybtinis blokas 2 gyslų kabeliui, PG9 kabelio įvadas |
| Apsaugos klasė | IP54 |
| Svoris | ~132 g |
Kada rinktis ESMU-100
- Naujai statomas ar rekonstruojamas šilumos punktas su ECL Comfort valdikliu
- Reikalinga aukšto tikslumo temperatūra pirminio / antrinio kontūro, KVR ir šildymo kontūrams
- Sistemoje būna slėgio smūgių ar aukštos temperatūros — reikia atsparaus jutiklio (AISI 316, 25 bar, 140 °C)
- Suderinamumas: Danfoss ECL Comfort 110 / 210 / 296 / 310 (visos programų versijos); kiti valdikliai priimantys Pt1000 signalą
Kada rinktis ilgesnį zondą
- Didesnio skersmens vamzdžiams (DN 100+) — Danfoss serijoje yra ESMU-250 (250 mm zondas)
- Rezervuarams (bojleriams) su vandens sluoksniavimosi zonų monitoringu
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl jutiklių ir gilzių komplektavimo — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/087B1182
Dažni klausimai
Ar galima montuoti be gilzės?
Taip — ESMU-100 turi standartinį G½" sriegį ir gali būti tiesiogiai suktas į vamzdžio T-jungtį su tinkamu vidiniu sriegiu. Šilto vandens ar CŠT sistemose iki 25 bar tai standartinis būdas. Rekomenduojame gilzę tose sistemose, kur numatomas dažnas jutiklio keitimas arba reguliarus kalibravimas.
Kuo skiriasi nuo ESMU-250?
Zondo ilgis: ESMU-100 = 100 mm (DN 15-50 vamzdžiams), ESMU-250 = 250 mm (didesnio skersmens vamzdžiams DN 65+ ir rezervuarams). Kiti parametrai identiški.
Ar tinka glikolio tirpalams?
Taip. AISI 316 nerūdijantis plienas atsparus etilenglikolio ir propilenglikolio tirpalams iki 50 % koncentracijos. Ilgo tarnavimo laikotarpiu su inhibitoriais problemų nekyla.
Koks maksimalus kabelio ilgis?
Rekomenduojama iki 50 m su 2 × 1,5 mm² kabeliu. Ilgesniems atstumams (iki 100 m) reikia 2 × 2,5 mm² arba naudojant 3-gyslų prijungimą su temperatūros valdiklio kompensacija. Elektromagnetiškai triukšmingoje aplinkoje — ekranuotas kabelis, ekraną įžeminti tik valdiklio pusėje.
Ar reikia kalibruoti?
Fabrike suderintas Pt1000 jutiklis kalibravimo nereikalauja normaliame naudojime. Kritinėse taikymuose (pvz., šildymo skaitikliuose, komerciniuose atsiskaitymuose) — kalibravimą atlieka akredituota metrologijos laboratorija kartą per 3-5 metus.
