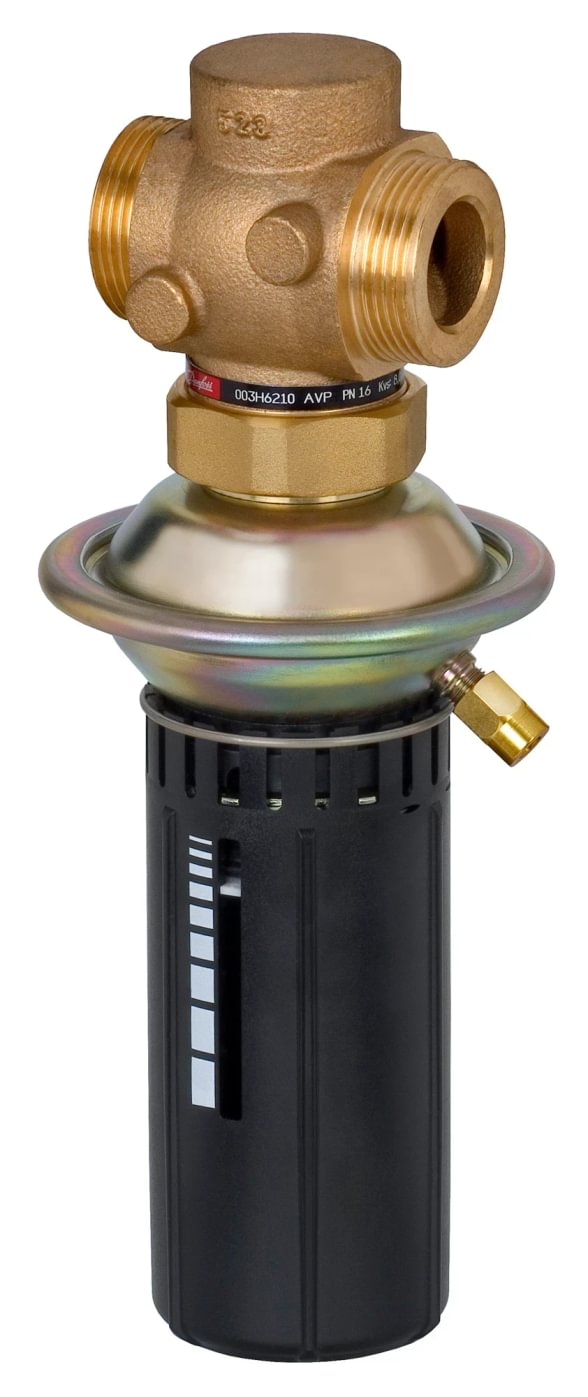

Danfoss AVP PN 16 DN 20 Kvs 6,3 diferencinio slėgio reguliatorius (0,2-1 bar)
- Paskirtis: palaikyti pastovų Δp vartotojo šakoje — hidraulinis balansavimas be elektros
- Kvs: 6,3 m³/h — tinka ~40-90 kW šiluminės galios kontūrams (Δp 0,5 bar / ΔT 20 °C)
- Nustatymo diapazonas: 0,2-1 bar
- Jungimas: G 1 A išorinis sriegis
Kur naudojamas AVP DN 20 Kvs 6,3
Vidutinės apkrovos šildymo stovai daugiabučiuose (3-5 aukštų), butų suvartojimo apskaitos (metering) schemos, mažų komercinių šildymo punktų vartotojo šakos. Vožtuvas pats stabilizuoja slėgio kritimą per reguliuojamą sekciją — todėl termostatiniai galvutės ir šilumos apskaitos duomenys tampa nuoseklūs, nepriklausomai nuo kitų vartotojų elgesio sistemoje.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 003H6247 |
| Tipas | AVP — diferencinio slėgio reguliatorius |
| DN | 20 |
| Kvs | 6,3 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Δp nustatymo diapazonas | 0,2-1 bar |
| Maksimalus Δp per vožtuvą | 12 bar |
| Jungimas | G 1 A išorinis sriegis |
| Temperatūros diapazonas | 2 → 150 °C |
| Terpė | CŠT vanduo; glikolio tirpalas iki 30 %; pH 7-10 |
| Vožtuvo padėtis | Normaliai atviras |
| Nuotėkio klasė | 0,02 % Kvs |
| Korpuso medžiaga | Raudonoji bronza CuSn5ZnPb (Rg5) |
| Sėdynė / kūginis kamštis | Atsparus dezinkifikacijai latūnas CuZn36Pb2As |
| Membrana | EPDM |
| Neto svoris | 1,996 kg |
| EAN | 5702421537398 |
Galios pralaidumas — greitas skaičiavimas
Vandens debitas per vožtuvą: Q = Kvs × √Δp. Šilumos galia: P = Q × ΔT × 1,163 (kW, ΔT °C, Q m³/h).
Pavyzdys: nustačius Δp = 0,5 bar → Q = 6,3 × √0,5 ≈ 4,45 m³/h. Esant ΔT = 20 °C → P ≈ 104 kW.
Kada rinktis DN 20 (Kvs 6,3) vietoj DN 25 (Kvs 8)
- Šilumos poreikis iki ~100-120 kW pagal skaičiavimo Δp
- Mažesnės apkrovos apkrovoje — DN 25 duotų per mažą autoritetą
- Butų metering schemos, kur nuoseklumas svarbesnis už rezervą
- Mažesnė pradinė kaina + logistika (mažesnis vožtuvo svoris ir dydis)
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo dydžio parinkimo — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/003H6247
Dažni klausimai
Kuo skiriasi AVP nuo AVPQ?
AVP — diferencinio slėgio reguliatorius. AVPQ — kombinuotas debitas + Δp reguliatorius (dvi funkcijos viename). Tam pačiam butų metering scenarijui AVPQ dažnai naudojamas kaip vientisas sprendimas.
Ar reikia impulsinio vamzdelio?
Taip. AVP veikia hidrauliniu principu — jam būtinas impulsinis vamzdelis (pvz., 003H6929, varinis 6 mm × 1500 mm, R 1/2), kuris perduoda slėgio signalą iš vartotojo šakos. Pakuotėje impulsinis vamzdelis neįeina.
Ar galima naudoti šaldymo sistemose?
Taip. Danfoss patvirtina panaudojimą centralizuoto vėsinimo sistemose (chilled water) su glikoliu iki 30 %.
Kada rinktis PN 16 vietoj PN 25?
Daugelis Lietuvos daugiabučių šildymo sistemų projektinis slėgis yra iki 10 bar. PN 16 turi pakankamą rezervą tokioms sistemoms. PN 25 renkamas didesnės apkrovos komerciniuose ar aukštybinių pastatų šildymo punktuose.
