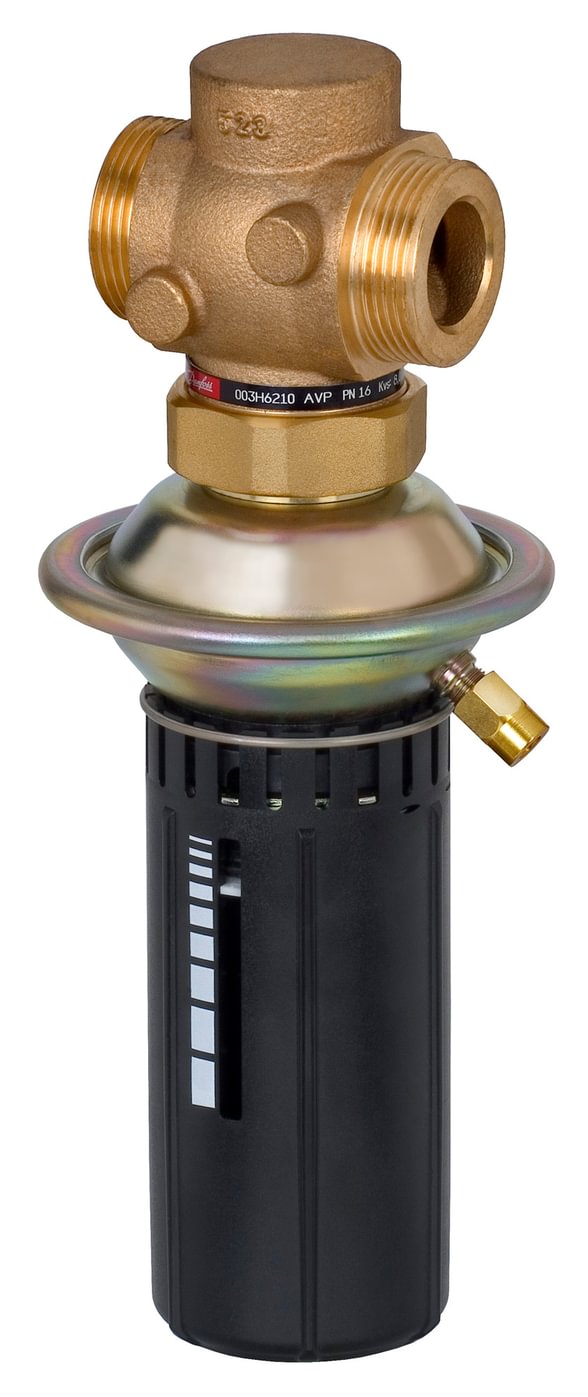

Danfoss AVP PN 16 DN 25 Kvs 8 diferencinio slėgio reguliatorius (0,2-1 bar)
- Paskirtis: automatinis hidraulinis balansavimas — pastovus Δp be elektros ar valdiklio
- Kvs: 8 m³/h — ~60-130 kW šiluminės galios kontūrams (Δp 0,5 bar / ΔT 20 °C)
- Nustatymo diapazonas: 0,2-1 bar
- Jungimas: G 1 1/4 A išorinis sriegis
Kodėl AVP DN 25 Kvs 8 — dažniausiai renkamas dydis
Šis dydis tampa numatytu pasirinkimu Lietuvos daugiabučių šildymo punktų vartotojo šakoms, kur reikalinga stabili termostatinių galvučių veika ir tolygus butų šildymas nepriklausomai nuo apkrovos svyravimų. DN 25 su Kvs 8 dengia platų galios diapazoną (~60-130 kW) — todėl ne visada reikia individualaus dydžio parinkimo.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 003H6248 |
| Tipas | AVP — diferencinio slėgio reguliatorius |
| DN | 25 |
| Kvs | 8 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Δp nustatymo diapazonas | 0,2-1 bar |
| Maksimalus Δp per vožtuvą | 12 bar |
| Jungimas | G 1 1/4 A išorinis sriegis |
| Temperatūros diapazonas | 2 → 150 °C |
| Terpė | CŠT vanduo; glikolio tirpalas iki 30 %; pH 7-10 |
| Vožtuvo padėtis | Normaliai atviras |
| Nuotėkio klasė | 0,02 % Kvs |
| Korpuso medžiaga | Raudonoji bronza CuSn5ZnPb (Rg5) |
| Sėdynė / kūginis kamštis | Atsparus dezinkifikacijai latūnas CuZn36Pb2As |
| Membrana | EPDM |
| Neto svoris | 2,198 kg |
| EAN | 5702421537404 |
Galios pralaidumas — greitas skaičiavimas
Vandens debitas per vožtuvą: Q = Kvs × √Δp. Šilumos galia: P = Q × ΔT × 1,163 (kW, ΔT °C, Q m³/h).
Pavyzdys: nustačius Δp = 0,5 bar → Q = 8 × √0,5 ≈ 5,66 m³/h. Esant ΔT = 20 °C → P ≈ 132 kW. Esant ΔT = 15 °C → P ≈ 99 kW.
Kada rinktis DN 25 (Kvs 8) vietoj DN 20 (Kvs 6,3)
- Šilumos poreikis ~90-130 kW (Δp 0,5-1 bar)
- Daugiabučių pilnas šildymo stovas (4-8 aukštų)
- Kai vožtuvo autoritetas su DN 20 būtų per didelis (β > 0,7) — DN 25 duos švelnesnę kreivę
- Rezervas ateities apkrovos didinimui
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo dydžio parinkimo — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/003H6248
Dažni klausimai
Ar reikia impulsinio vamzdelio?
Taip. AVP veikia hidrauliniu principu — jam būtinas impulsinis vamzdelis (pvz., 003H6929, varinis 6 mm × 1500 mm, R 1/2), kuris perduoda slėgio signalą iš vartotojo šakos. Pakuotėje impulsinis vamzdelis neįeina.
Kuo skiriasi AVP nuo AVDO?
AVP — diferencinio slėgio reguliatorius (užduotis: stabili Δp). AVDO — debitas + Δp reguliatorius (dvi funkcijos viename). Kombinuotoms schemoms dažniau naudojami AVPQ arba AB-QM.
Ar galima naudoti šaldymo sistemose?
Taip. Danfoss patvirtina panaudojimą centralizuoto vėsinimo sistemose (chilled water) su glikoliu iki 30 %.
Kada AVP DN 25 PN 16 nepakaks?
Jeigu projektinis sistemos slėgis viršija ~10 bar (aukštybiniai pastatai, dideli komerciniai punktai) — reikėtų rinktis PN 25 versiją. Šalia to, jei šilumos galia viršija ~130 kW pagal skaičiavimo Δp — reikia didesnio DN.
