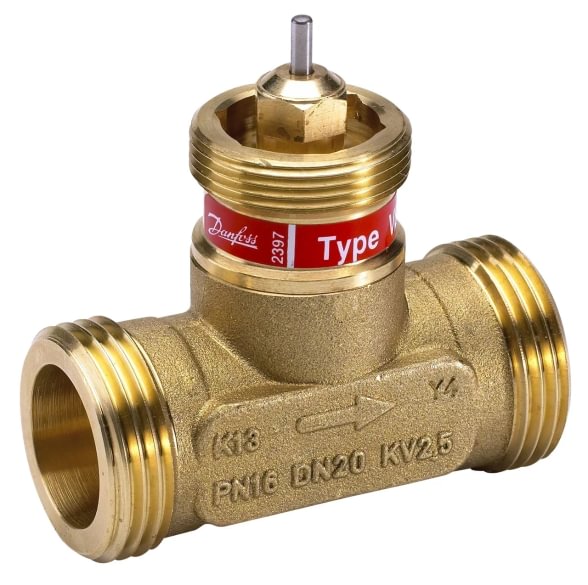

Danfoss VS2 DN20 reguliavimo vožtuvas

Danfoss VS2 DN20 reguliavimo vožtuvas

€ 90,00€ 213,00+ PVM
Prekės kodas
065F2120
Modelis
VS2 DN20
Pristatymas
1 - 2 darbo dienos.
Gamintojas
Danfoss
Paskirtis
Šildymui, karštam vandeniui
Svoris
0.358kg.
Turite klausimų? Norite užsakyti prekę nesančią sandėlyje?
Glaustai: Danfoss VS2 DN20 — dvieigis sėdynės reguliavimo vožtuvas vidutinės apkrovos šildymo ir KVR kontūrams. Išorinis sriegis G 1 A, suderinamas su Danfoss AMV 10/13, AMV 20/23 ir AMV 30/33 pavaromis.
  • DN: 20 (G 1 A išorinis sriegis)
  • Kvs: 2,5 m³/h
  • PN: 16 bar
  • Temperatūra: 2 → 130 °C

Kur naudojamas VS2 DN20

Vidutinės apkrovos šildymo kontūrai daugiabučiuose ir mažuose komerciniuose ŠP, KVR šakos su didesniu srautu. Pora su AMV 10/13, AMV 20/23 ar AMV 30/33 pavara valdant srautą pagal ECL Comfort signalą.

Techninės specifikacijos

Parametras Vertė
Kodas 065F2120
Tipas Dvieigis sėdynės reguliavimo vožtuvas
DN 20
Kvs 2,5 m³/h
PN 16 bar
Jungimas G 1 A išorinis sriegis (ISO 228-1)
Temperatūra 2 → 130 °C
Terpė Cirkuliacinis vanduo, glikolio tirpalas iki 30 % (pH 7–10)
Eiga 5 mm
Charakteristika Skaidyta (split)
Pratekėjimas pro uždarytą vožtuvą (IEC 534) maks. 0,05 % Kvs
Korpuso medžiaga Neišcinkuojamas (DZR) žalvaris; kūgis, sėdynė ir ašis – nerūdijantysis plienas
Suderinamos pavaros AMV 10/13, AMV 20/23, AMV 30/33

Galios pralaidumas

Debitas: Q = Kvs × √Δp. Šilumos galia: P = Q × ΔT × 1,163.

Pavyzdys: Δp = 0,3 bar → Q = 2,5 × √0,3 ≈ 1,37 m³/h. Esant ΔT = 20 °C → P ≈ 32 kW.

Projektuotojo pastaba: Vožtuvo autoritetas β idealiu atveju 0,5 (Danfoss rekomenduoja 0,4–0,7) — dydis parenkamas ne pagal DN, o pagal projektinį srautą ir kontūro Δp. Su AVP diferencinio slėgio reguliatoriumi VS2 palaiko stabilų reguliavimą, nepriklausomai nuo kaimyninių kontūrų.

Kada rinktis VS2 DN20 vietoj DN15 arba DN25

  • DN15 Kvs 1,6 būtų per mažas (aukštas Δp per vožtuvą)
  • DN25 Kvs 4,0 duotų per mažą autoritetą — prasta kontrolė

B2B pristatymas ir logistika Amegata.lt

  • Pristatome per 24 val. visoje Lietuvoje
  • Konkurencinga B2B kaina
  • Įmonėms — 30 d. mokėjimo terminas
  • Techninė konsultacija dėl vožtuvo dydžio parinkimo — nemokamai

Danfoss gamintojo katalogas: store.danfoss.com/065F2120

Dažni klausimai

Kokia pavara reikalinga?

Pagal Danfoss duomenų lapą tinka AMV 10/13, AMV 20/23 ir AMV 30/33 (3 taškų valdymas). AMV 435 šiam vožtuvui nenurodyta.

Ar VS2 DN20 gaminamas su kitu Kvs?

Ne. Pagal Danfoss duomenų lapą VS2 DN20 gaminamas tik su Kvs 2,5 (jungtis G 1 A). DN20 su Kvs 4,0 turi VM2 serija (pvz. 065B2016, PN 25) – rinkitės pagal projektinį srautą.

Kuo VS2 skiriasi nuo VS-VF serijos?

VS2 – DN15-25 su išoriniu sriegiu, PN 16, iki 130 °C. VF/VFS – flanšiniai vožtuvai.
