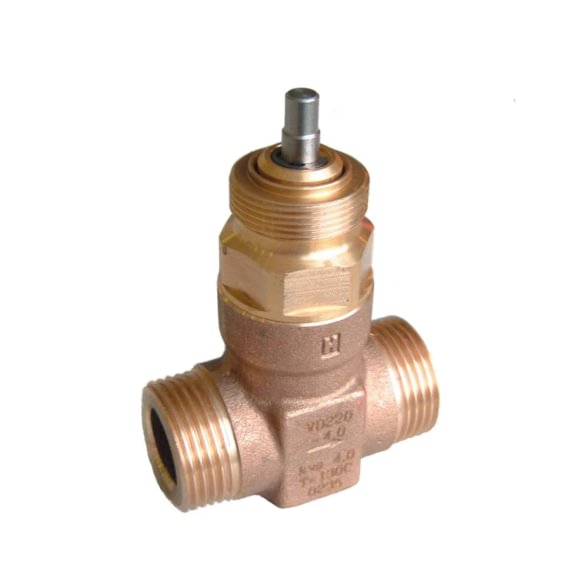

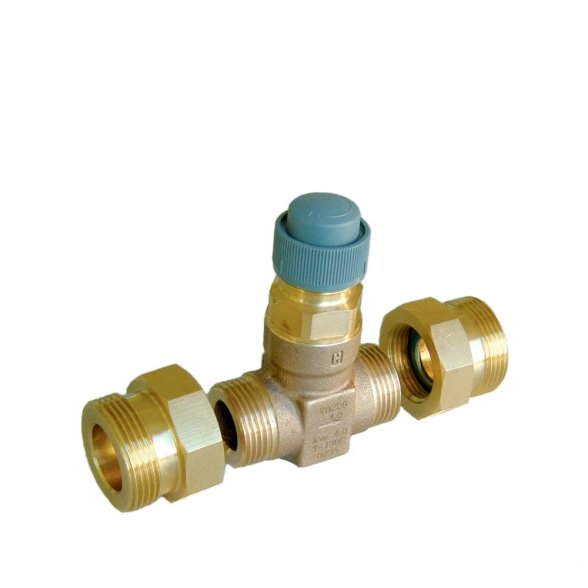

Ouman VD215-1.6
- Tipas: dvieigis (2-way), sėdyninis, tiesinės charakteristikos
- DN + Kvs: DN 15, Kvs = 1,6 m³/h
- PN: 16 bar
- Δp diapazonas: iki 300 kPa maks. uždarymo slėgio (su M31 pavaromis)
Kur naudojamas VD215-1.6
Ouman VD215-1.6 — mažo debito valdymo taškams: individualus butas su 5–15 kW radiatorių šildymu, mažas AHU (oro apdorojimo įrenginys) su vandeniniu šilumokaičiu, KVR pirminė šaka su mažu galios poreikiu. Naudojamas šilumos punktuose (ŠP), pastato hidraulinės sistemos zoniniuose valdymo mazguose ir grindų šildymo maišymo grupėse. Sujungiamas su Ouman A203 / C203 / EH-105 valdikliais per M31A150 (tiesioginė šildymo pavara) arba M31C150 (šildymo pavara su apsauginiu grąžinimu).
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | OMA0390 |
| Modelis | Ouman VD215-1.6 |
| Tipas | 2-way sėdyninis reguliavimo vožtuvas |
| Nominalus skersmuo (DN) | DN 15 |
| Kvs | 1,6 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Jungimas | Išorinis sriegis G ¾" |
| Eigos ilgis (stroke) | 15 mm (su Ouman M31 serijos pavaromis) |
| Vožtuvo charakteristika | Tiesinė (linear) |
| Terpės | Šiluminis vanduo, glikolio tirpalai iki 50 % |
| Terpės temperatūra | +2 → +130 °C |
| Korpuso medžiaga | Žalvaris (DZR / CW602N) |
| Sandarumo klasė | IV pagal EN 60534-4 (nuotėkis ≤ 0,01 % Kvs) |
| Suderinamos pavaros | Ouman M31A150 (šildymui), M31C150 (šildymui su apsauga), M41A15 (KVR) |
Debito ir galios skaičiavimas
Vožtuvo pralaidumas apskaičiuojamas pagal standartinę formulę: Q = Kvs × √Δp (Q — m³/h, Δp — bar per vožtuvą).
Pavyzdys: prie Δp = 0,5 bar (50 kPa) — Q = 1,6 × √0,5 ≈ 1,13 m³/h. Šildymo režimu (ΔT = 20 °C, cp = 4,18 kJ/kg·K) tai atitinka apytiksliai P ≈ 26 kW.
Prie Δp = 1,0 bar (100 kPa) — Q = 1,6 m³/h → P ≈ 37 kW (ΔT = 20 °C).
Kada rinktis VD215-1.6
- Individualaus buto arba nedidelio ploto zonos radiatorių šildymo valdymo mazgas (5–15 kW)
- KVR pirminės šakos vožtuvas smulkiems vartotojams
- Grindų šildymo maišymo grupė butui (60–120 m²)
- AHU vandeninis šilumokaitis mažam oro kiekiui (< 1000 m³/h)
- Suderinamumas: Ouman M31A150 arba M31C150 pavaros (3-taškis, 24 V AC), tinka Ouman A203 / C203 / EH-105 valdikliams. Su Belimo LR24A-SR (0–10 V) vožtuvą galima konvertuoti į modulinį valdymą.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo dydžio parinkimo — nemokamai
Oficialus Ouman katalogas: ouman.fi/tuote/vd215
Dažni klausimai
Kokia pavara tinka VD215-1.6?
Standartinės Ouman šildymui: M31A150 (3-taškis, 150 N, be apsauginės grąžinimo funkcijos) arba M31C150 (su apsauginiu grąžinimu esant elektros dingimui). KVR schemai — M41A15. Trečiųjų šalių: Belimo NV24, Siemens SAS/SAT, Honeywell M6410 serija — tinkantys, jei jėga ≥ 150 N ir eiga 15 mm.
Ar tinka geriamojo vandens sistemai?
VD215-1.6 nėra sertifikuotas kaip geriamojo vandens vožtuvas (DZR žalvaris turi nedidelį švino kiekį). KVR schemose vožtuvas montuojamas šildymo (pirmo) kontūro pusėje — sąlytis su geriamu vandeniu neatsiranda per šilumokaitį. Tiesiogiai geriamajam vandeniui rinkitės specialius WRAS/DVGW sertifikuotus vožtuvus.
Kokia sandarumo klasė?
IV pagal EN 60534-4 — nuotėkis uždarytoje būklėje ≤ 0,01 % Kvs (t.y. ≤ 0,00016 m³/h prie 1 bar Δp). Tinka standartiniams KVR ir šildymo taikymams, kur nedidelis nuotėkis leistinas.
Kokie skirtumai tarp VD215, VD220, VD225, VD232?
Skiriasi tik DN ir Kvs: VD215 — DN 15 / Kvs 1,6; VD220 — DN 20 / Kvs 2,5 arba 4,0; VD225 — DN 25 / Kvs 6,3; VD232 — DN 32 / Kvs 10. Konstrukcija, medžiagos ir suderinamos pavaros tos pačios. Parinkti pagal projekto debito reikalavimą ir Δp autoritetą.
