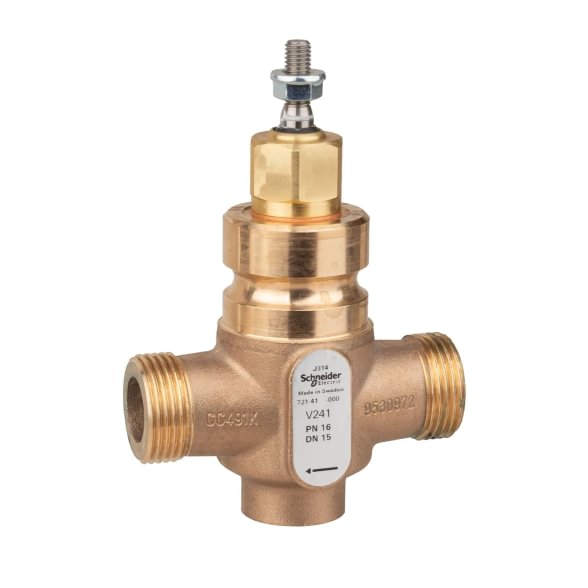

Schneider Electric V241 DN 15 Kvs 2.5
- Tipas: dvieigis (2-way), sėdyninis, tiesinės charakteristikos
- DN + Kvs: DN 15, Kvs = 2,5 m³/h
- PN: 16 bar
- Δp diapazonas: iki 400 kPa maks. uždarymo slėgio (su M400/M800 pavaromis)
Kur naudojamas V241 DN 15 Kvs 2.5
Schneider V241 DN 15 Kvs 2,5 tinka mažo debito valdymo taškams: individualaus buto šildymo mazgas (5–20 kW), maža KVR šaka su ribotu vartotojų kiekiu, AHU vandeninis šilumokaitis mažam oro srautui (< 1500 m³/h). Naudojamas su Schneider Rubisafe / Rubinet valdikliais ir Schneider M400 (šildymui) arba M800 (KVR) elektrinėmis pavaromis. Trečiųjų šalių alternatyvos — Belimo NV24, Siemens SAS/SAT.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 7214126000 |
| Modelis | Schneider V241 DN 15 Kvs 2.5 |
| Tipas | 2-way sėdyninis reguliavimo vožtuvas |
| Nominalus skersmuo (DN) | DN 15 |
| Kvs | 2,5 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Jungimas | Išorinis sriegis G ¾" |
| Vožtuvo charakteristika | Tiesinė (linear) |
| Eigos ilgis (stroke) | Priklauso nuo pavaros (Schneider M400/M800 = 20 mm) |
| Terpės | Šiluminis vanduo, glikolio tirpalai iki 50 % |
| Terpės temperatūra | +2 → +130 °C |
| Korpuso medžiaga | Žalvaris (DZR) |
| Sandarumo klasė | IV pagal EN 60534-4 |
| Suderinamos pavaros | Schneider M400 (šild.), M800 (KVR), Belimo H, Siemens SAS/SAT |
Debito ir galios skaičiavimas
Formulė: Q = Kvs × √Δp (Q — m³/h, Δp — bar).
Pavyzdys: prie Δp = 0,25 bar — Q = 1,25 m³/h → P ≈ 29 kW (ΔT = 20 °C). Prie Δp = 0,5 bar — Q ≈ 1,77 m³/h → P ≈ 41 kW. Prie Δp = 1,0 bar — Q = 2,5 m³/h → P ≈ 58 kW.
Kada rinktis V241 DN 15 Kvs 2.5
- Individualaus buto arba mažos zonos radiatorių šildymo mazgas
- Maža KVR šaka su ribotu vartotojų kiekiu
- AHU vandeninis šilumokaitis mažam oro debito (< 1500 m³/h)
- Renovacijos objektas su Schneider Rubisafe / Rubinet valdikliais
- Suderinamumas: Schneider M400 (šild.) / M800 (KVR) elektrinės pavaros, valdikliai Schneider Rubisafe / Rubinet. Alternatyvos — Belimo NV24, Siemens SAS31.03.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo ir pavaros parinkimo — nemokamai
Gamintojas: se.com
Dažni klausimai
Ar V241 DN 15 Kvs 2,5 pakeičia Danfoss VS 2 DN 15?
Funkciškai panašus: 2-way sėdyninis vožtuvas, PN 16, žalvarinis korpusas, tiesinė charakteristika. Skiriasi pavarų suderinamumas — V241 optimizuotas Schneider M400/M800, o VS 2 — Danfoss AMV/AME. Renkantis atkreipti dėmesį į turimą pavarą.
Kokia pavara tinka V241?
Standartinės Schneider pavaros: M400 šildymui (šildymo kontūras be apsauginio grąžinimo), M800 KVR (su apsaugine grąžinimo funkcija). Trečiųjų šalių: Belimo H seriija (per pritaikymo laikiklį), Siemens SAS/SAT.
Kokia sandarumo klasė?
IV pagal EN 60534-4 — nuotėkis uždarytoje būklėje ≤ 0,01 % Kvs. Standartinis KVR/šildymo sistemų reikalavimas.
Ar galima naudoti glikolio mišinį?
Taip, iki 50 % etilen- arba propilenglikolio. Aukštesnės glikolio koncentracijos padidina klampą — perskaičiuoti debitą pagal glikolio pataisos koeficientą.
