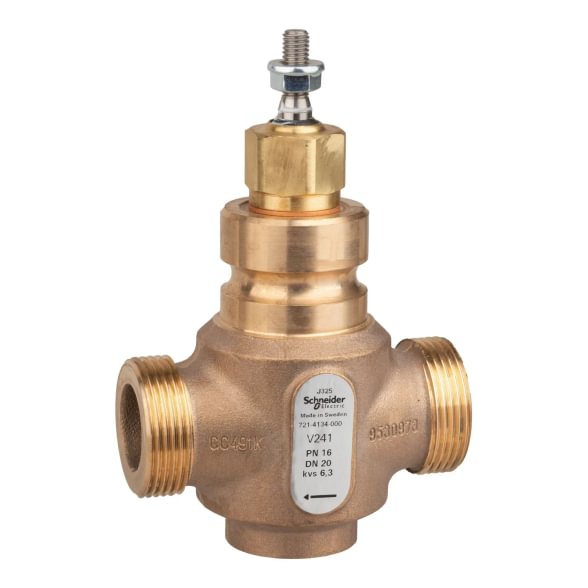

Schneider Electric V241 DN 20 Kvs 6.3
- Tipas: dvieigis (2-way), sėdyninis, tiesinės charakteristikos
- DN + Kvs: DN 20, Kvs = 6,3 m³/h
- PN: 16 bar
- Δp diapazonas: iki 400 kPa maks. uždarymo slėgio
Kur naudojamas V241 DN 20 Kvs 6.3
Schneider V241 DN 20 Kvs 6,3 tinka vidutinės–didesnės galios (60–150 kW) šildymo taškams: mažo daugiabučio šilumos punkto pirminiam vožtuvui, biurų arba mokyklų sekcijos šildymo mazgui, didesniems KVR pirminiams kontūrams (30–70 butų). Sujungiamas su Schneider Rubisafe / Rubinet valdikliais per M400 arba M800 pavarą.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 7214134000 |
| Modelis | Schneider V241 DN 20 Kvs 6.3 |
| Tipas | 2-way sėdyninis reguliavimo vožtuvas |
| Nominalus skersmuo (DN) | DN 20 |
| Kvs | 6,3 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Jungimas | Išorinis sriegis G 1" |
| Vožtuvo charakteristika | Tiesinė (linear) |
| Terpės | Šiluminis vanduo, glikolio tirpalai iki 50 % |
| Terpės temperatūra | +2 → +130 °C |
| Korpuso medžiaga | Žalvaris (DZR) |
| Sandarumo klasė | IV pagal EN 60534-4 |
| Suderinamos pavaros | Schneider M400, M800, Belimo H, Siemens SAS/SAT |
Debito ir galios skaičiavimas
Formulė: Q = Kvs × √Δp.
Pavyzdys: prie Δp = 0,25 bar — Q ≈ 3,15 m³/h → P ≈ 73 kW. Prie Δp = 0,5 bar — Q ≈ 4,45 m³/h → P ≈ 104 kW. Prie Δp = 1,0 bar — Q = 6,3 m³/h → P ≈ 146 kW (ΔT = 20 °C).
Kada rinktis V241 DN 20 Kvs 6.3
- Mažo daugiabučio ŠP pirminis vožtuvas (60–150 kW)
- Biuro / mokyklos sekcijos šildymo mazgas su vidutiniu debitu
- KVR pirminis vožtuvas 30–70 butų daugiabučiams
- Renovacijos objektas su Schneider Rubisafe / Rubinet
- Suderinamumas: Schneider M400 (šild.) / M800 (KVR); valdikliai Rubisafe / Rubinet.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo ir pavaros parinkimo — nemokamai
Gamintojas: se.com
Dažni klausimai
Kada pereiti į DN 25 Kvs 10?
Kai projektinis debitas > 5 m³/h ir vožtuvo autoritetas išlieka ≥ 0,25. DN 25 Kvs 10 duoda didesnę galią bet mažesnį autoritetą — svarbu tinkamai parinkti pagal sistemos slėgio biudžetą.
Kokia pavara tinka?
Schneider M400 (šild.) arba M800 (KVR). Trečiųjų šalių: Belimo H, Siemens SAS/SAT.
Ar tinka CŠT tinklo pirminiam vožtuvui?
Taip, PN 16 tenkina standartinį CŠT tinklo slėgį. Aukštesnio slėgio taškuose (> 10 bar) — flanšinis PN 25 alternatyvas.
Kokia sandarumo klasė?
IV pagal EN 60534-4.
