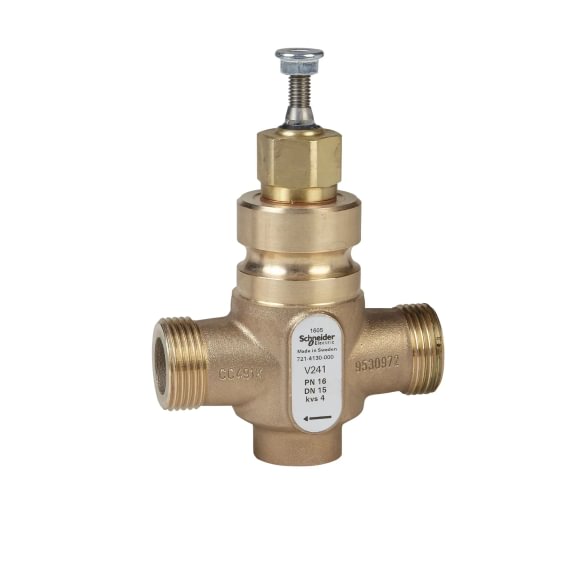

Schneider Electric V241 DN 15 Kvs 4.0
- Tipas: dvieigis (2-way), sėdyninis, tiesinės charakteristikos
- DN + Kvs: DN 15, Kvs = 4,0 m³/h
- PN: 16 bar
- Δp diapazonas: iki 400 kPa maks. uždarymo slėgio
Kur naudojamas V241 DN 15 Kvs 4.0
Schneider V241 DN 15 Kvs 4,0 — didesnio debito DN 15 variantas. Naudojamas: didesniems individualių butų šildymo mazgams (20–40 kW), mažų sekcijų šildymui, vidutinės apkrovos KVR pirminėms šakoms, AHU vandeninių šilumokaičių valdymui vidutinio oro debito instaliacijose. Sujungiamas su Schneider Rubisafe / Rubinet valdikliais per M400 arba M800 pavarą.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 7214130000 |
| Modelis | Schneider V241 DN 15 Kvs 4.0 |
| Tipas | 2-way sėdyninis reguliavimo vožtuvas |
| Nominalus skersmuo (DN) | DN 15 |
| Kvs | 4,0 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Jungimas | Išorinis sriegis G ¾" |
| Vožtuvo charakteristika | Tiesinė (linear) |
| Terpės | Šiluminis vanduo, glikolio tirpalai iki 50 % |
| Terpės temperatūra | +2 → +130 °C |
| Korpuso medžiaga | Žalvaris (DZR) |
| Sandarumo klasė | IV pagal EN 60534-4 |
| Suderinamos pavaros | Schneider M400, M800, Belimo H, Siemens SAS/SAT |
Debito ir galios skaičiavimas
Formulė: Q = Kvs × √Δp (Q — m³/h, Δp — bar).
Pavyzdys: prie Δp = 0,25 bar — Q = 2,0 m³/h → P ≈ 46 kW (ΔT = 20 °C). Prie Δp = 0,5 bar — Q ≈ 2,83 m³/h → P ≈ 66 kW. Prie Δp = 1,0 bar — Q = 4,0 m³/h → P ≈ 93 kW.
Kada rinktis V241 DN 15 Kvs 4.0
- Didesnio buto arba sekcijos šildymo mazgas (20–40 kW)
- Vidutinės apkrovos KVR pirminės šakos vožtuvas
- AHU vandeninis šilumokaitis vidutinio oro debito instaliacijose (1500–2500 m³/h)
- Renovacijos objektas su Schneider Rubisafe
- Suderinamumas: Schneider M400 (šild.) / M800 (KVR) pavaros, valdikliai Schneider Rubisafe / Rubinet.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo ir pavaros parinkimo — nemokamai
Gamintojas: se.com
Dažni klausimai
Kada rinktis DN 15 Kvs 4,0, o kada DN 20 Kvs 6,3?
DN 15 Kvs 4,0 — kai vamzdis jau yra DN 15 arba projektinis Q ≤ 2,5 m³/h. DN 20 Kvs 6,3 — kai vamzdis DN 20 arba Q > 3 m³/h. Nemažinti DN, kad išlaikytumėte gerą vožtuvo autoritetą.
Kokia pavara tinka?
Schneider M400 (šild.) arba M800 (KVR). Trečiųjų šalių: Belimo H, Siemens SAS/SAT.
Ar tinka geriamojo vandens KVR schemai?
V241 sriegis DZR žalvaris nėra sertifikuotas kaip tiesiogiai geriamasis vanduo. KVR schemose vožtuvas montuojamas šildymo pirmoje pusėje, todėl kontaktas su geriamu vandeniu neatsiranda.
Kokia sandarumo klasė?
IV pagal EN 60534-4 — nuotėkis uždarytoje būklėje ≤ 0,01 % Kvs.
