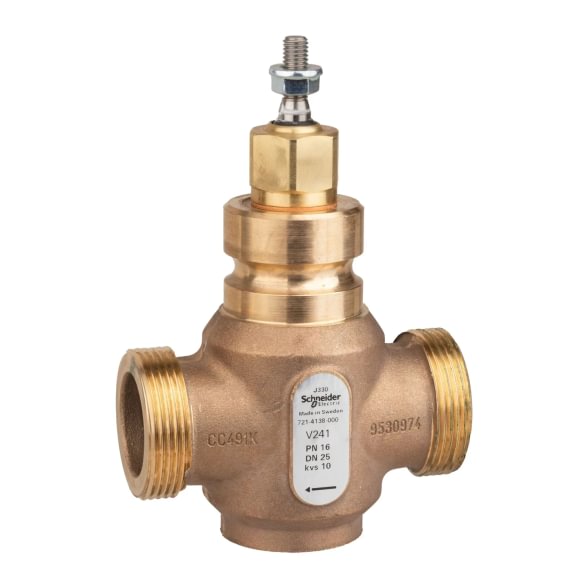

Schneider Electric V241 DN 25 Kvs 10
- Tipas: dvieigis (2-way), sėdyninis, tiesinės charakteristikos
- DN + Kvs: DN 25, Kvs = 10 m³/h
- PN: 16 bar
- Δp diapazonas: iki 400 kPa maks. uždarymo slėgio
Kur naudojamas V241 DN 25 Kvs 10
Schneider V241 DN 25 Kvs 10 tinka didesnės apkrovos taškams: daugiabučio ŠP pirminis vožtuvas su 150–230 kW galia, komercinių pastatų šildymo grupės pagrindinis vožtuvas, viešbučio ar mokyklos KVR pirminis vožtuvas. Sujungiamas su Schneider Rubisafe / Rubinet valdikliais per M400 arba M800 pavarą.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 7214138000 |
| Modelis | Schneider V241 DN 25 Kvs 10 |
| Tipas | 2-way sėdyninis reguliavimo vožtuvas |
| Nominalus skersmuo (DN) | DN 25 |
| Kvs | 10 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Jungimas | Išorinis sriegis G 1¼" |
| Vožtuvo charakteristika | Tiesinė (linear) |
| Terpės | Šiluminis vanduo, glikolio tirpalai iki 50 % |
| Terpės temperatūra | +2 → +130 °C |
| Korpuso medžiaga | Žalvaris (DZR) |
| Sandarumo klasė | IV pagal EN 60534-4 |
| Suderinamos pavaros | Schneider M400, M800, Belimo H, Siemens SAS/SAT |
Debito ir galios skaičiavimas
Formulė: Q = Kvs × √Δp.
Pavyzdys: prie Δp = 0,25 bar — Q = 5,0 m³/h → P ≈ 116 kW. Prie Δp = 0,5 bar — Q ≈ 7,07 m³/h → P ≈ 164 kW. Prie Δp = 1,0 bar — Q = 10 m³/h → P ≈ 232 kW (ΔT = 20 °C).
Kada rinktis V241 DN 25 Kvs 10
- Vidutinės–didesnės apkrovos daugiabučio ŠP pirminis vožtuvas (150–230 kW)
- Komercinių pastatų šildymo grupės pagrindinis vožtuvas
- Viešbučio ar mokyklos KVR pirminis vožtuvas
- Renovacijos objektas su Schneider Rubisafe / Rubinet
- Suderinamumas: Schneider M400 / M800; valdikliai Rubisafe / Rubinet.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo ir pavaros parinkimo — nemokamai
Gamintojas: se.com
Dažni klausimai
Kada rinktis V241 DN 32 Kvs 16 vietoj DN 25 Kvs 10?
Kai projektinis debitas > 8 m³/h ir sistemos slėgio biudžetas neleidžia didesnio Δp. DN 32 Kvs 16 tinka > 230 kW taškams su ribotu leistinu Δp per vožtuvą.
Ar tinka CŠT tinklo pirminiam vožtuvui?
Taip. PN 16 sriegis vožtuvas dažniausiai naudojamas ne tik už ŠP pirminio vožtuvo, bet ir šildymo grupių maišymo mazguose.
Ar reikalinga įvorė (nipelis) tarp vožtuvo ir vamzdyno?
Standartinė G 1¼" sriegis jungtis. Kai vamzdynas užsibaigia flanšu — prijungiamos su sriegis-flanšas įvore. Susisiekite dėl adapterių.
Kokia sandarumo klasė?
IV pagal EN 60534-4.
