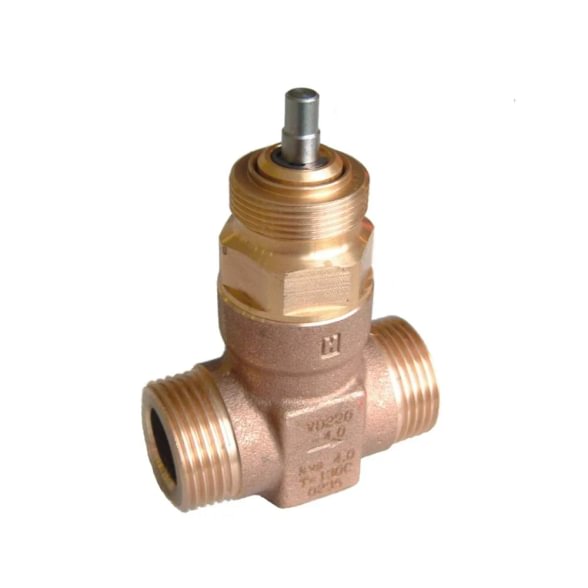

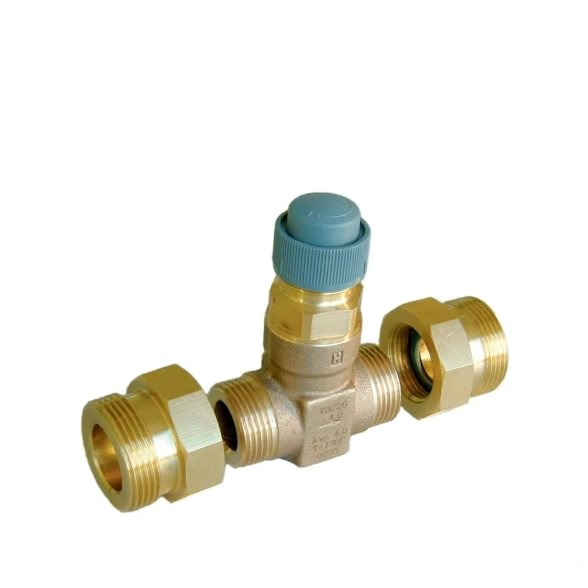

Ouman VD232-10
- Tipas: dvieigis (2-way), sėdyninis, tiesinės charakteristikos
- DN + Kvs: DN 32, Kvs = 10 m³/h
- PN: 16 bar
- Δp diapazonas: iki 300 kPa maks. uždarymo slėgio
Kur naudojamas VD232-10
Ouman VD232-10 — VD serijos didžiausias sriegio jungimo variantas. Naudojamas: 150–250 kW galios daugiabučių šildymo punktų pirminiam vožtuvui, komercinių/administracinių pastatų šildymo grupėms, dujinių arba biomasės katilinių pagrindiniam valdymo taškui, viešbučių ir mokyklų KVR pirminėms schemoms. Kartu su Ouman A203 / C203 / EH-105 / S203 valdikliais per M31A150 arba M31C150 3-taškinę pavarą.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | OMA0394 |
| Modelis | Ouman VD232-10 |
| Tipas | 2-way sėdyninis reguliavimo vožtuvas |
| Nominalus skersmuo (DN) | DN 32 |
| Kvs | 10 m³/h |
| Nominalus slėgis (PN) | 16 bar |
| Jungimas | Išorinis sriegis G 1½" |
| Eigos ilgis (stroke) | 15 mm |
| Vožtuvo charakteristika | Tiesinė (linear) |
| Terpės | Šiluminis vanduo, glikolio tirpalai iki 50 % |
| Terpės temperatūra | +2 → +130 °C |
| Korpuso medžiaga | Žalvaris (DZR / CW602N) |
| Sandarumo klasė | IV pagal EN 60534-4 (nuotėkis ≤ 0,01 % Kvs) |
| Suderinamos pavaros | Ouman M31A150, M31C150, M41A15 |
Debito ir galios skaičiavimas
Formulė: Q = Kvs × √Δp (Q — m³/h, Δp — bar).
Pavyzdys: prie Δp = 0,25 bar — Q = 5,0 m³/h → P ≈ 116 kW (ΔT = 20 °C). Prie Δp = 0,5 bar — Q ≈ 7,07 m³/h → P ≈ 164 kW. Prie Δp = 1,0 bar — Q = 10 m³/h → P ≈ 232 kW.
Kada rinktis VD232-10
- Didesnės galios (150–250 kW) daugiabučio šildymo punkto pirminis vožtuvas
- Komercinio pastato šildymo grupės pagrindinis vožtuvas
- Dujinės arba biomasės katilinės pagrindinis valdymo taškas
- Viešbučio ar mokyklos KVR pirminis vožtuvas didesnei apkrovai
- Suderinamumas: Ouman M31A150 / M31C150 pavaros; valdikliai Ouman A203 / C203 / EH-105 / S203. Modulinis 0–10 V — Belimo NVK24A-MP arba Siemens SAS81.03.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo dydžio parinkimo — nemokamai
Oficialus Ouman katalogas: ouman.fi/tuote/vd232
Dažni klausimai
Kada užtenka DN 32, o kada reikia DN 40+ flanšinio vožtuvo?
DN 32 su Kvs 10 tenkina iki ~250 kW (Δp = 1 bar, ΔT = 20 °C). Kai galios poreikis > 250 kW arba srauto greitis vamzdyje > 2 m/s — pereiti į flanšinius vožtuvus (Danfoss VF DN 40/50, Siemens VVF52/54, Belimo H6…).
Ar tinka PN 25 sistemai?
Ne. VD232-10 nominalus slėgis PN 16. Sistemoms su darbo slėgiu > 16 bar reikia flanšinių PN 25 vožtuvų (Danfoss VF25 arba Siemens VVF PN 25).
Ar naudojamas su PICV vožtuvais?
Ne. VD232-10 yra klasikinis sėdyninis reguliavimo vožtuvas — jam reikia atskiro slėgio perkryčio reguliatoriaus arba subalansavimo vožtuvo, jei tinklo Δp svyruoja. Kai reikalinga integruota Δp stabilizacija — rinkitės PICV (Belimo Energy Valve, IMI TA-COMPACT-P, Danfoss AB-QM).
Kokia sandarumo klasė?
IV pagal EN 60534-4 — nuotėkis uždarytoje būklėje ≤ 0,01 % Kvs.
