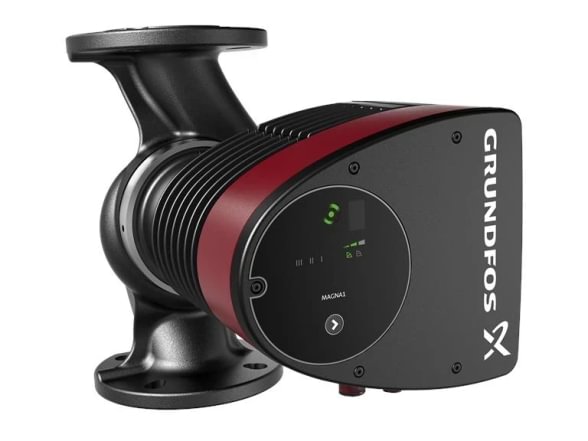

Grundfos MAGNA1 25-100 cirkuliacinis siurblys (180 mm)
- Paskirtis: šildymo sistemų cirkuliacija
- Q × H: iki 4,5 m³/h × 10,0 m
- Maitinimas / P1 max: 1×230 V / 180 W
- DN + PN: DN25 (G1½ (Rp1)), PN 10
Kur naudojamas MAGNA1 25-100
Padidinto kėlimo aukščio (10 m) DN25 modelis — didesniems individualiems namams, kotedžams su ilgesniais kontūrais, mažiems šilumos punktams.
Siurblys dirba su vandeniu ir vandens–glikolio mišiniais iki 50 % (vertinant klampos pokytį). Valdymo režimai: AUTOadapt, Δp-c, Δp-v, 3 fiksuotos sūkių pakopos, konstant curve. Terpės temperatūros diapazonas: -10 °C … +110 °C.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Modelis | MAGNA1 25-100 |
| Gamintojo kodas | 99221214 |
| Jungimas | G1½ (Rp1) (DN25) |
| Maks. darbinis slėgis (PN) | 10 bar |
| Maks. debitas (Q) | 4,5 m³/h |
| Maks. kėlimo aukštis (H) | 10,0 m |
| P1 galia | 9–180 W |
| Maitinimas | 1×230 V / 50 Hz |
| Apsaugos klasė | IPX4D |
| Energijos efektyvumo indeksas (EEI) | ≤ 0,20 (A klasė) |
| Valdymo režimai | AUTOadapt, Δp-c, Δp-v, 3 fiksuotos sūkių pakopos, konstant curve |
| Terpės T diapazonas | -10 °C … +110 °C |
| Montavimo ilgis | 180 mm |
| Svoris | ~4,4 kg |
Dydžio parinkimo formulė — greitas skaičiavimas
Reikiamas debitas: Q = P / (1,163 × ΔT), kur P – šildymo galia (kW), ΔT – tiekimo/grįžimo temperatūrų skirtumas (°C).
Pavyzdys: 20 kW sistema su ΔT 15 °C — Q = 20 / (1,163 × 15) = 1,15 m³/h. Grundfos MAGNA1 25-100 pilnai dengia iki ~50 kW sistemas.
Kada rinktis MAGNA1 25-100
- Individualūs namai / kotedžai su radiatoriniu arba mišriu šildymu
- Šilumos punktų antriniai kontūrai iki ~50 kW
- Kotedžų kompleksai, mažos komercinės HVAC sistemos
- Renovacijos projektai, kur reikalingas Wilo / Grundfos analogas be vamzdyno perdarymo
- Suderinamumas / pakeičia: Wilo Yonos MAXO 25/0,5-10, senesnis UPS-D 25-100.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl siurblių parinkimo — nemokamai
Oficialus Grundfos katalogas: product-selection.grundfos.com
Dažni klausimai
Kuo skiriasi Δp-c ir Δp-v valdymo režimai?
Δp-c (pastovus diferencialinis slėgis) — palaiko tolygų sistemos slėgį, geriau tinka grindiniam šildymui ar sistemoms be termostatinių ventilių. Δp-v (proporcinis slėgis) — mažina slėgį srautui mažėjant, geriau tinka radiatorinei sistemai su termoventiliais.
Ar tinka atviro tipo šildymo sistemoms?
Ne — MAGNA1 25-100 skirtas uždaroms slėginėms sistemoms. Atviro tipo gravitacinėms sistemoms reikalingi kitokio tipo siurbliai.
Ar veikia su glikoliniu tirpalu?
Taip, iki 50 % vandens–glikolio koncentracijos. Reikia įvertinti klampos pokytį — realus kėlimo aukštis su 30 % glikoliu sumažėja apie 10–15 %, atitinkamai keičiasi ir P1 galia.
Kokia yra tipinė EEI klasė ir kodėl tai svarbu?
Grundfos MAGNA1 25-100 atitinka Ekodizaino (≤ 0,20 (A klasė)) reikalavimą. Palyginti su 3-taškiais senesniais siurbliais, ECM variklis sunaudoja iki 80 % mažiau elektros esant nepilnai apkrovai — tai svarbu ilgalaikei eksploatacijai.
Kokia yra rekomenduojama montavimo padėtis?
Horizontalus rotoriaus velenas, kabelinis įėjimas žemyn arba į šoną. Vertikaliai montuoti draudžiama. Prieš siurblio įvadinį flanšą/sriegį įrenkite filtrą – siurbliai nemėgsta suvirinimo šlako ir purvo naujose sistemose.
