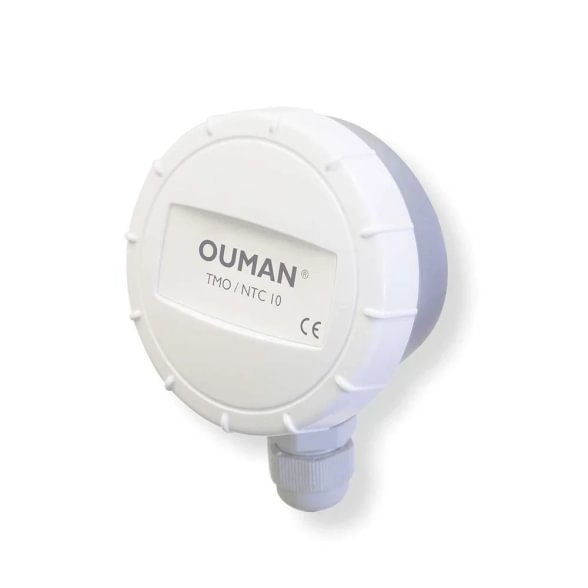

Ouman TMO/NTC10
- Tipas: NTC 10 kΩ (25 °C)
- Matavimo diapazonas: -40 → +80 °C
- Tikslumas: ±0,5 °C (0 → +60 °C)
- IP: IP54 (atsparumas dulkėms ir lietaus purškimui)
Kur naudojamas TMO/NTC10
Ouman TMO/NTC10 — pagrindinis įvesties signalas orų kompensacijai (weather compensation) Ouman valdikliuose. Jutiklis matuoja lauko oro temperatūrą ir perduoda ją valdikliui, kuris pagal šildymo kreivę nustato tiekiamo vandens užduotąją vertę. Naudojamas beveik visose Ouman šilumos punktų schemose — daugiabučių ŠP, komercinių pastatų valdymo mazguose, dujinių katilinių sistemose ir vėdinimo įrenginiuose su vandeniniais šilumokaičiais.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | OMA0015 |
| Modelis | Ouman TMO/NTC10 |
| Jutiklio tipas | NTC termistorius, 10 kΩ (25 °C), Beta ≈ 3977 K |
| Matavimo diapazonas | -40 → +80 °C |
| Tikslumas | ±0,5 °C (0 → +60 °C), ±1 °C likusiame diapazone |
| Išėjimo signalas | Ω (rezistorius) — analoginis įėjimas Ouman valdikliui |
| Laiko konstanta | ≈ 10 min (lauko oro sąlygos) |
| Prijungimas | Gnybtai jutiklio viduje (2-laidė nesekranuota linija iki 100 m) |
| Apsaugos klasė | IP54 |
| Montavimas | Ant išorinės sienos, N/NW pusėje, be tiesioginės saulės ir šilumos šaltinių įtakos |
| Korpusas | Baltas ABS plastikas, atsparus UV |
| Suderinamumas | Ouman A203, C203, C202L, EH-105, S203 ir kiti NTC10 valdikliai |
Kada rinktis Ouman TMO/NTC10
- Naujas Ouman valdiklio (A203, C203, EH-105) instaliavimas — jutiklis būtinas orų kompensacijai
- Seno lauko jutiklio pakeitimas Ouman sistemoje
- Kai valdiklis skaito NTC 10 kΩ signalą (ne PT1000)
- Suderinamumas: Ouman A203 / C203 / C202L / EH-105 / S203 valdikliai. Su Danfoss ECL Comfort NETIKS — ECL naudoja PT1000, reikia Danfoss ESMT.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina projektams ir dideliems užsakymams
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl jutiklio montavimo — nemokamai
Oficialus Ouman katalogas: ouman.fi/tuote/tmo
Dažni klausimai
Ar TMO/NTC10 tinka Danfoss ECL valdikliams?
Ne. Danfoss ECL 210/310 ir kiti Danfoss valdikliai naudoja PT1000 jutiklius (Danfoss ESMT lauko oro serija). NTC 10 kΩ ir PT1000 nėra tarpusavyje suderinami. Ouman TMO tinka tik Ouman ir kitiems NTC10 valdikliams (kai kurie Belimo ir Fidelix modeliai).
Koks maksimalus kabelio ilgis?
Rekomenduojamas iki 100 m nesekranuoto 2×1,5 mm² kabelio. Ilgesniems atstumams — sekranuotas kabelis, kad būtų sumažintas elektromagnetinis triukšmas. Kabelis neturi eiti lygiagrečiai su galios kabeliais (230 V), jei jie yra tame pačiame vamzdyje.
Kaip tikrinti, ar jutiklis veikia?
Išjungti maitinimą valdikliui, atjungti jutiklio laidus ir matuoti varžą multimetru. Prie 0 °C = ~32,6 kΩ, prie 20 °C = ~12,5 kΩ, prie 25 °C = 10 kΩ (nominali). Nuokrypis > 10 % — jutiklis pakeistinas.
Ar galima jutiklio kabelį prailginti?
Taip. NTC signalas atsparus laidininko varžai (matuojama vardinė 10 kΩ, kelių omų kabelio varža įtakos beveik neturi). Naudoti standartinį 2×1,5 mm² kabelį iki 100 m; ilgesnėms linijoms rekomenduojama sekranuota vytoji pora.
