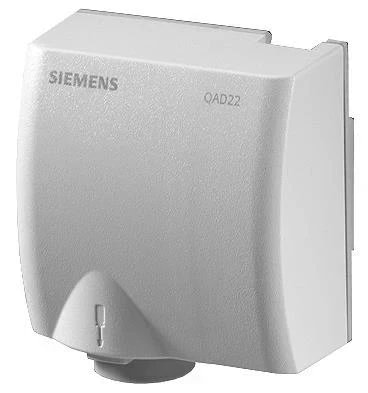

Siemens QAD22 paviršinis vamzdžio jutiklis, LG-Ni1000, -30…+130 °C, DN15…140
- Tipas: LG-Ni1000 (1000 Ω prie 0 °C)
- Matavimo diapazonas: -30…+130 °C
- Laiko konstanta: ~3 s
- Vamzdžio dydis: DN15…DN140 (metalinė tvirtinimo juosta komplekte)
Kur naudojamas QAD22
QAD22 matuoja vandens (arba glikolio) temperatūrą ant vamzdžio paviršiaus — be pjovimo į sistemą. Naudojamas tada, kai reikia greito atsako ir kai nepatogu montuoti panardinamo jutiklio (esamoje sistemoje, po izoliacija, prie plokštelinio šilumokaičio jungčių). Tipiniai taikymai: pastato šildymo/vėsinimo kontūrų tiekiamos ir grąžinamos linijos, plokštelinio šilumokaičio antrinės pusės išėjimas, siurblio grupės.
Kartu su Siemens Synco, RVD, RVA, RVL, Climatix arba Desigo valdikliais — LG-Ni1000 signalas priimamas tiesiogiai, be adapterio.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Modelis | Siemens QAD22 |
| Jutiklio elementas | LG-Ni1000 (1000 Ω prie 0 °C) |
| Matavimo diapazonas | -30…+130 °C |
| Tikslumas | ±0,4 K prie 0 °C (jutiklio elementas), +Δ dėl paviršinio kontakto |
| Laiko konstanta | ~3 s (naudingas parametras — greitas atsakas) |
| Prijungimas | 2-gyslas, ne polinis |
| Vamzdžio dydžio ribos | DN15…DN140 (metalinė juosta komplekte) |
| IP klasė | IP42 |
| Aplinkos temperatūra | -30…+130 °C |
| Matmenys (P × A × G) | 60 × 67 × 43 mm |
| Medžiaga (korpusas) | Polikarbonatas / ABS |
| Montavimas | Ant vamzdžio, metaline juosta |
Kada rinktis QAD22
- Esamos sistemos modernizacija, kai nepatogu pjaustyti vamzdyno panardinamam jutikliui
- Plokštelinio šilumokaičio antrinės pusės tiekiamo/grąžinamo signalas šildymo kreivei
- Siurblio grupės tiekiamos linijos apribojimo signalas
- Kur reikia greito atsako (~3 s) — dinaminis reguliavimas, greitai kintantis debitas
- Suderinamumas: Siemens valdikliai su LG-Ni1000 įėjimu — Synco 100/200/700, RVD1xx/2xx, RVA/RVL, Climatix POL6xx/8xx, Desigo. NEsuderinamas tiesiogiai su Pt1000 valdikliais (Danfoss ECL) ar NTC10 valdikliais (Ouman).
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl jutiklio parinkimo (paviršinis vs panardinamas) — nemokamai
Oficialus Siemens katalogas: hit.sbt.siemens.com/QAD22
Dažni klausimai
Kada rinktis paviršinį (QAD22), o kada panardinamą (QAE)?
QAD22 (paviršinis) — kai svarbu nepjauti vamzdyno (esamos sistemos, retrofit), kai reikia greito atsako (~3 s), kai matavimo tikslumas nekritinis (šildymo kreivei ±1-2 °C paklaidos priimtinos). QAE26.91 arba panašus (panardinamas) — kai reikalingas tikslus matavimas (šiluminė apskaita, saugos apribojimai) arba matuojama iki 180 °C.
Ar būtina izoliuoti jutiklio zoną?
Taip, būtinai. Paviršinis jutiklis be izoliacijos jautrus aplinkos oro temperatūrai — matavimas gali nukrypti 5-10 °C. Izoliacija turi pilnai apgaubti jutiklį ir bent 10-15 cm vamzdžio abipus.
Ar tinka plastikinam vamzdžiui?
Techniškai galima, bet šilumos perdavimas per plastiką reikšmingai lėtesnis — laiko konstanta praktiškai išaugs kelis kartus, tikslumas suprastės. Rekomenduojama tik metaliniams vamzdžiams (plienas, varis, nerūdijantis plienas).
Ar galiu naudoti QAD22 vietoj Danfoss ESM-11 ar Ouman TMS?
Ne tiesiogiai. Skiriasi jutiklio elementas: Danfoss ESM-11 — Pt1000, Ouman TMS — NTC10, QAD22 — LG-Ni1000. Kiekvienas skirtas atitinkamos šeimos valdikliui. Sumaišius — parodymai bus klaidingi.
Kaip prailginti kabelį?
2-gyslu ekranuotu kabeliu (2 × 0,75 mm² LiYCY). Praktinis limit — apie 100 m. Ekraną prijungti tik prie valdiklio žemės.
