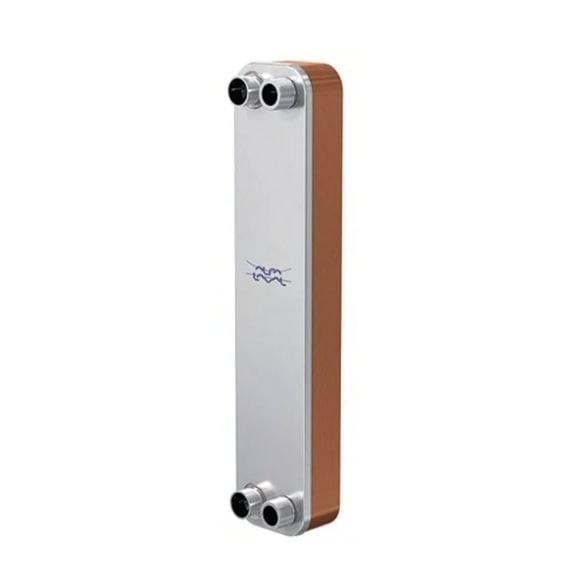

Alfa Laval CB60-40M lituotas plokštelinis šilumokaitis, G 1 1/4", 40 plokštelių, PN 30
- Paskirtis: pirminio ir antrinio kontūrų šiluminis atskyrimas — CŠT, KVR, technologinės sistemos
- Šiluminis pralaidumas: ~51-112 kW (priklauso nuo debitų ir ΔT)
- Nominalus slėgis: PN 30 (30 bar)
- Jungimas: G 1 1/4" išoriniai sriegiai (abiejose pusėse)
Kur naudojamas CB60-40M
Šis 40 plokštelių lituotas šilumokaitis su „M" (Medium theta) profiliu — vidutinis chevron kampas — subalansuotas Δp ir šilumos perdavimas. CB60 serijos vienetai kompaktiški ir hermetiški — vidutinėse komercinėse ir pramoninėse šildymo bei vėsinimo sistemose užtikrina patikimą pirminio ir antrinio kontūrų atskyrimą. Lituota konstrukcija be tarpinių nereikalauja periodinės priežiūros, kurios prireiktų išardomiems (surenkamiems) šilumokaičiams — tai sumažina eksploatacijos kaštus per visą įrangos gyvavimo ciklą.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 3287101479 |
| Serija | Alfa Laval CB60 |
| Modelis | CB60-40M |
| Plokštelių skaičius | 40 |
| Chevron profilis | M (Medium theta) |
| Nominalus slėgis (PN) | 30 bar |
| Maks. temperatūra | 225 °C |
| Jungimas | G 1 1/4" išorinis sriegis (S1-S4) |
| Plokštelių medžiaga | Nerūdijantis plienas |
| Lydmetalis | Varinis lydmetalis |
| Apytiksliai matmenys (P × A × I) | 106 × 191 × 526 mm |
| Svoris | ~10.3 kg |
| Konstrukcija | Lituota, hermetiška (be tarpinių) |
| Terpės | Vanduo, glikolio tirpalai, kitos suderintos su nerūdijančiu plienu ir variu |
Šilumos pralaidumas — greitas skaičiavimas
Šilumokaičio galia priklauso nuo debito, ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (kW, Q m³/h, ΔT °C).
Pavyzdys šildymo režimui (pirminis 90/70 °C → antrinis 65/40 °C): esant Q = 5 m³/h ir naudingam ΔT ≈ 20 °C → P ≈ 116 kW. Su Q = 8 m³/h ir ΔT ≈ 25 °C → P ≈ 233 kW.
Kada rinktis CB60-40M
- Sistemoms su galios poreikiu ~51-112 kW (priklauso nuo temperatūrų programos)
- Pirminio ir antrinio kontūrų atskyrimas vidutinėse komercinėse ir pramoninėse šildymo bei vėsinimo sistemose
- Karšto vandens ruošimo (KVR) šilumokaitis
- Vėsinimo sistemos buferinis atskyrimas (pirminis šaldyto vandens / antrinis pastato kontūras)
- Kai reikia kompaktiško sprendimo be tarpinių priežiūros
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl dydžio parinkimo — nemokamai
Oficialus Alfa Laval katalogas: alfalaval.com/CB60
Dažni klausimai
Ką reiškia „M" pavadinime CB60-40M?
„M" (Medium theta) — vidutinis chevron kampas. Subalansuotas šilumos perdavimas ir slėgio nuostoliai. Tinka daugumai HVAC ir KVR režimų.
Ar galima naudoti glikolio mišinius?
Taip. CB60 serijos šilumokaičiai suderinami su etilenglikolio ir propilenglikolio tirpalais iki 50 %, kai naudojami tinkami inhibitoriai. Karšto vandens ruošimui — tik geriamojo vandens kokybės skysčiai.
Kokia priežiūra reikalinga?
Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams (didėjantis slėgio kritimas arba mažėjantis šilumos perdavimas).
Ar tinka geriamajam vandeniui?
Taip. Nerūdijančio plieno plokštelės ir varinis lydmetalis atitinka geriamojo vandens sistemų reikalavimus (WRAS, DVGW ir panašūs sertifikatai, priklauso nuo konkrečios šalies).
Ar tinka regionams su agresyviu vandeniu?
Kai kuriuose Lietuvos regionuose šildymo tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti šilumokaičio tarnavimo laiką. Šiais atvejais rekomenduojame rinktis Alfa Laval AlfaNova seriją (nerūdijančio plieno lydmetalis, be vario). Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti. Kreipkitės — parinksime jūsų vandens sąlygoms tinkantį modelį.
Kaip parinkti tinkamą plokštelių skaičių?
Plokštelių skaičius nustatomas pagal reikalaujamą galią, debitus ir leistiną slėgio kritimą. Tos pačios CB60 serijos šilumokaičiai su skirtingu plokštelių skaičiumi tinka skirtingoms galios klasėms — nuo mažų vartotojo šakų iki didelių pirminių kontūrų. Susisiekite su mumis — pateiksime konkretų parinkimą pagal jūsų projekto duomenis.
