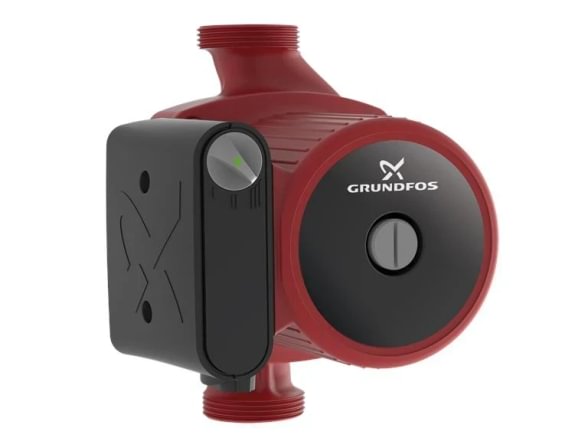

Grundfos UPS 32-80 N cirkuliacinis siurblys (180 mm)
- Paskirtis: šildymas + KVR
- Q × H: iki 5,0 m³/h × 8,0 m
- Maitinimas / P1 max: 1×230 V / 115 W
- DN + PN: DN32 (G2 (Rp1¼)), PN 10
Kur naudojamas UPS 32-80 N
Didesnio DN32 UPS 32-80 N su nerūdijančio plieno rotoriaus vamzdžiu — KVR recirkuliacijai didesnėse geriamojo vandens sistemose (viešbučiai, daugiabučiai, sporto klubai).
Siurblys dirba su vandeniu ir vandens–glikolio mišiniais iki 50 % (vertinant klampos pokytį). Valdymo režimai: 3 fiksuotos sūkių pakopos (I/II/III), rankinis pasirinkimas. Terpės temperatūros diapazonas: +2 °C … +110 °C.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Modelis | UPS 32-80 N |
| Gamintojo kodas | 95906448 |
| Jungimas | G2 (Rp1¼) (DN32) |
| Maks. darbinis slėgis (PN) | 10 bar |
| Maks. debitas (Q) | 5,0 m³/h |
| Maks. kėlimo aukštis (H) | 8,0 m |
| P1 galia | 50–115 W |
| Maitinimas | 1×230 V / 50 Hz |
| Apsaugos klasė | IP44 |
| Energijos efektyvumo indeksas (EEI) | netaikoma (3-fazių tipas, N = nerūdijantis) |
| Valdymo režimai | 3 fiksuotos sūkių pakopos (I/II/III), rankinis pasirinkimas |
| Terpės T diapazonas | +2 °C … +110 °C |
| Montavimo ilgis | 180 mm |
| Svoris | ~3,7 kg |
Dydžio parinkimo formulė — greitas skaičiavimas
Reikiamas debitas: Q = P / (1,163 × ΔT), kur P – šildymo galia (kW), ΔT – tiekimo/grįžimo temperatūrų skirtumas (°C).
Pavyzdys: 20 kW sistema su ΔT 15 °C — Q = 20 / (1,163 × 15) = 1,15 m³/h. Grundfos UPS 32-80 N pilnai dengia iki ~35 kW sistemas.
Kada rinktis UPS 32-80 N
- Šildymo + KVR taikymo scenarijai su bendra 3-taškine valdymo sistema
- Viešbučiai, sporto klubai, komerciniai objektai su ilgomis KVR magistralėmis
- Sistemos, kur reikalingas geriamajam vandeniui tinkamas korpusas (bronza / nerūdijantis plienas)
- Sistemos, kur pageidautina paprasta 3-taškinė valdymo logika be ECM
- Suderinamumas / pakeičia: UPS 32-80 (standartinis), Wilo TOP-Z 30/7, Halm HWK 32-3.0.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl siurblių parinkimo — nemokamai
Oficialus Grundfos katalogas: product-selection.grundfos.com
Dažni klausimai
Kuo skiriasi Δp-c ir Δp-v valdymo režimai?
Δp-c (pastovus diferencialinis slėgis) — palaiko tolygų sistemos slėgį, geriau tinka grindiniam šildymui ar sistemoms be termostatinių ventilių. Δp-v (proporcinis slėgis) — mažina slėgį srautui mažėjant, geriau tinka radiatorinei sistemai su termoventiliais. Šis 3-taškinis modelis Δp-c/Δp-v neturi — pasirenkama tik pakopa I/II/III.
Ar tinka atviro tipo šildymo sistemoms?
Ne — UPS 32-80 N skirtas uždaroms slėginėms sistemoms. Atviro tipo gravitacinėms sistemoms reikalingi kitokio tipo siurbliai.
Ar veikia su glikoliniu tirpalu?
Taip, iki 50 % vandens–glikolio koncentracijos. Reikia įvertinti klampos pokytį — realus kėlimo aukštis su 30 % glikoliu sumažėja apie 10–15 %, atitinkamai keičiasi ir P1 galia.
Kokia yra tipinė EEI klasė ir kodėl tai svarbu?
KVR recirkuliaciniams siurbliams ES ekodizainas EEI klasės netaiko — 3-taškinės pakopos sunaudoja daugiau energijos nei ECM, tačiau bronzinio/nerūdijančio korpuso savybės svarbesnės už EEI.
Kokia yra rekomenduojama montavimo padėtis?
Horizontalus rotoriaus velenas, kabelinis įėjimas žemyn arba į šoną. Vertikaliai montuoti draudžiama. Prieš siurblio įvadinį flanšą/sriegį įrenkite filtrą – siurbliai nemėgsta suvirinimo šlako ir purvo naujose sistemose.
