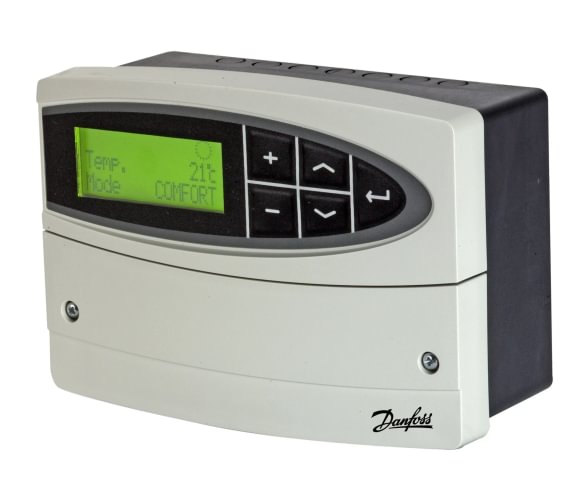

Danfoss ECL Comfort 110 valdiklio komplektas (šildymas + KVR, 230V, su savaitiniu laikmačiu)
- Kontūrų skaičius: 1 (šildymas arba KVR)
- Ekranas: pritaikytas grafinis su foniniu apšvietimu, integruotas savaitinis laikmatis
- Maitinimas + IP: 230 V AC, 50 Hz, 3 VA / IP 41
- Komunikacija: DLG sąsaja (Danfoss Link integracijai), be Modbus/M-bus
Kur naudojamas ECL Comfort 110
Šis vieno kontūro valdiklis dažniausiai renkamas mažų šildymo punktų ir katilinių automatizavimui — vieno buto, namo, mažo pastato arba paprastos KVR sistemos. Su integruotu savaitiniu laikmačiu galima nustatyti komforto ir sumažintos temperatūros režimus pagal savaitės dienas. Komplektas leidžia paleisti sistemą nedelsiant, be papildomų atskirai perkamų jutiklių.
Valdiklis palaiko oro sąlygomis kompensuojamą tiekimo temperatūros valdymą (šildymui), pastovios temperatūros valdymą (KVR) ir grąžinamo vandens temperatūros ribojimą — funkcijos, kurios reikalingos tinkamai suderintam Danfoss AMB 162 vožtuvo darbui.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 087B1721 |
| Serija | Danfoss ECL Comfort 110 |
| Kontūrų skaičius | 1 (šildymas arba KVR) |
| Ekranas | Grafinis su foniniu apšvietimu |
| Laikmatis | Integruotas savaitinis grafikas, 30 min žingsnis |
| Maitinimas | 230 V AC (207–244 V), 50 Hz |
| Galios sąnaudos | 3 VA |
| Jutiklių įėjimai | Iki 4 PT1000 (1000 Ω @ 0 °C) + 1 skaitmeninis įėjimas |
| Triak išėjimai | 15 VA @ 230 V AC (motoriniam vožtuvui) |
| Relių išėjimai | 4 (2) A @ 230 V AC (siurbliui) |
| Komunikacija | DLG sąsaja (Danfoss Link) |
| IP klasė | IP 41 (DIN 40050) |
| Aplinkos T (darbinė) | 0–55 °C |
| Sandėliavimo T | −40 – +70 °C |
| Laikrodžio rezervinis maitinimas | 36 val. |
| Montavimas | DIN bėgelis, siena arba skydas |
Komplekto sudėtis
- ECL Comfort 110 valdiklis (230 V AC, su savaitiniu laikmačiu) su montavimo baze
- AMB 162 vožtuvo pavara, 230 V (Danfoss kodas 082H0015)
- ESMT lauko oro temperatūros PT1000 jutiklis (−50…+50 °C)
- ESM-11 paviršinis PT1000 jutiklis, montuojamas ant vamzdžio (0…+100 °C)
Kada rinktis ECL Comfort 110
- Esamų ECL 110 substotų priežiūra ir keitimas „vienas prie vieno" (kai reikia identiško gabaritų atitikimo)
- Paprastas 1 kontūro šildymo punktas be komunikacijos protokolų reikalavimo
- Katilinės su vienu vožtuvu ir vienu siurbliu
- Nedidelis KVR mazgas be nuotolinės stebėsenos poreikio
- Suderinamumas: jutikliai — Danfoss ESMT / ESM-10 / ESM-11 / ESMU (visi PT1000); vožtuvo pavaros — Danfoss AMB 100 / AMV 10 / 20 / 30 / 100 serijos (3-taškinis valdymas)
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl valdiklio konfigūracijos ir taikymo scenarijaus — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/ECL Comfort 110
Dažni klausimai
Ar ECL 110 galima valdyti šildymą ir KVR tuo pačiu metu?
Ne. ECL 110 turi vieną kontūrą — vienu metu jis dirba pagal vieną taikymo scenarijų (šildymą ARBA KVR). Jei reikia abiejų — ECL 210 (2 kontūrai) arba ECL 310 (3 kontūrai) yra teisingas pasirinkimas.
Ar šis komplektas turi Modbus arba M-bus komunikaciją?
Ne. ECL 110 turi tik DLG sąsają integracijai su Danfoss Link™ sistema (namų automatikai). Jei reikia Modbus RTU arba M-bus, rinkitės ECL 210 arba ECL 310 seriją.
Ką reiškia „EE su laikmačiu" pavadinime?
„EE" žymi konkrečią komplektaciją Baltijos rinkai, o „su laikmačiu" reiškia, kad valdiklis turi integruotą savaitinį grafiką (30 min žingsnis) — nereikia atskirai jungti ECA 110 laikmačio kortos.
Ar galima ECL 110 keisti ECL 210?
Taip, tai logiškas atnaujinimo kelias — ECL 210 turi didesnį LCD ekraną, plečia jutiklių sąrašą (8 vietoj 4), palaiko A-raktu programuojamus taikymo scenarijus ir Modbus. Fizinis montavimo dydis skiriasi, tad reikės pertvarkyti spintos vidų.
Kur galima gauti taikymo scenarijų aprašymus?
Danfoss puslapyje: taikymo 130 — orų kompensuojamas šildymas; 116 — pastovi KVR temperatūra; 131 — kombinuotas variantas. Kiekvienam scenarijui yra atskiras montavimo ir eksploatavimo vadovas.
