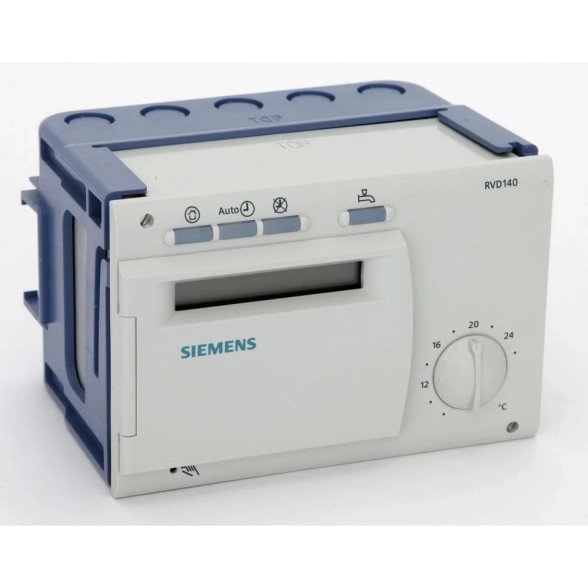

Siemens RVD140-A šildymo/KVR valdiklis
- Paskirtis: vieno šildymo kontūro + KVR valdymas
- Serija: Siemens Synco 100 (RVD skaitmeninių valdiklių šeima)
- Maitinimas: 230V AC 50 Hz
- Įėjimai: lauko, tiekimo, KVR temperatūros jutikliai
Kur naudojamas Siemens RVD140-A
Skirtas daugiabučių šildymo punktų, komercinių ir administracinių pastatų centralizuotai šildymo bei karšto vandens ruošimo (KVR) sistemų valdymui. Valdiklis skaičiuoja tiekimo temperatūrą pagal lauko temperatūros kompensavimo kreivę, valdo mišimo/reguliavimo vožtuvą (per 3-taškį valdymo signalą) ir cirkuliacijos siurblį pagal dienos/nakties režimą ir savaitinį grafiką. KVR režimu valdiklis reguliuoja pirminę pusę pagal antrinio kontūro (bakinės ar srautinės KVR) temperatūros užduotį.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | RVD140-A |
| Gamintojas | Siemens |
| Serija | Synco 100 / RVD (skaitmeniniai valdikliai) |
| Paskirtis | 1 šildymo kontūras + KVR (karšto vandens ruošimas) |
| Maitinimas | 230V AC ±10 %, 50 Hz |
| Naudojama galia | ~8 VA (patikrinkite Siemens dokumentacijoje) |
| Temperatūros jutikliai | Ni1000 / LG-Ni1000 (Siemens standarto) |
| Šildymo kontūro valdymas | 3-taškis (open/close) mišimo/reguliavimo vožtuvo pavara |
| Siurblio valdymas | Relinis (on/off) šildymo ir KVR cirkuliacijos siurbliams |
| Grafikas | Savaitinis programavimas (diena/naktis, savaitgaliai) |
| Kompensacinė kreivė | Reguliuojama pagal lauko temperatūrą |
| Ekranas | LCD su parametrų ir simbolių atvaizdavimu |
| Apsaugos klasė | IP40 (montavimui viduje, valdymo skydelyje) |
| Aplinkos temperatūra | 0 → +50 °C |
Pagrindinės valdymo funkcijos
- Oro temperatūros kompensacinis šildymo grafikas: tiekimo temperatūra automatiškai keičiama pagal lauko temperatūrą (skaičiuojama pagal reguliuojamą kreivę)
- Dienos/nakties režimas: savaitinis programavimas su nakties temperatūros mažinimu — energijos taupymas
- KVR karšto vandens ruošimas: pirminio kontūro valdymas pagal antrinės KVR temperatūros užduotį; galimybė nustatyti prioritetą tarp šildymo ir KVR
- Anti-legionella funkcija: periodiškas KVR pakaitinimas iki šokinės temperatūros bakterijoms sunaikinti
- Siurblio apsauginis paleidimas: vasarą kartą per savaitę siurblys paleidžiamas trumpai — apsauga nuo prilipimo
- Šildymo išjungimas vasarą: automatinis pagal lauko temperatūros ribą
Suderinami priedai ir jutikliai
- Lauko temperatūros jutiklis: Siemens QAC22 (Ni1000) arba analogas
- Tiekimo/grąžinimo temperatūros jutikliai: Siemens QAD22 (Ni1000 apkabinamas)
- KVR temperatūros jutiklis: QAZ21 arba QAP21.2 (imersinis)
- Vožtuvo pavara: Siemens SSA/SSB serijos 3-taškinės (pvz., SSB81 — 24V 3-taškinė, taip pat 230V versijos)
Kada rinktis RVD140-A
- Daugiabučių šildymo punktų atnaujinimas be BMS reikalavimų
- Komercinių pastatų vieno šildymo kontūro + KVR sistemos
- Senų RVD valdiklių pakeitimas išlaikant tą pačią schemą
- Kai svarbu paprastas 230V maitinimas be atskirų 24V šaltinių
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl valdiklio parinkimo ir schemos — nemokamai
Oficialus Siemens katalogas: siemens.com/hvac
Dažni klausimai
Ar RVD140-A dar gaminamas?
RVD serija palaipsniui keičiama naujesnėmis Siemens Synco 700 (RMH760 ir kt.) versijomis. Prieinamumas priklauso nuo Siemens tiekimo grandinės — kreipkitės, patikrinsime realų prieinamumą.
Ar galima integruoti su BMS (Modbus)?
Standartinis RVD140-A neturi Modbus/BACnet komunikacijos. Jei reikalinga BMS integracija — rinkitės Siemens Synco 700 (RMH760) su Modbus arba KNX priedu. Alternatyva — Ouman A203/C203 (turi Modbus opciją) arba Danfoss ECL 310.
Kuo skiriasi RVD140-A nuo RVD145 ar RVD230?
RVD140-A — 1 šildymo kontūras + KVR. RVD145 — 2 šildymo kontūrai + KVR (kombinuotas radiatorinio ir grindų šildymo). RVD230 — 2 šildymo kontūrai + KVR + papildomos funkcijos. Rinkitės pagal projekto reikalavimų kompleksą.
Ar galima naudoti be lauko temperatūros jutiklio?
Techniškai — taip (galima nustatyti fiksuotą tiekimo temperatūrą), bet neekonomiška. Lauko temperatūros kompensavimas — pagrindinė RVD140-A pridėtinė vertė, taupanti 15-25 % energijos, palyginti su fiksuotos temperatūros režimu.
