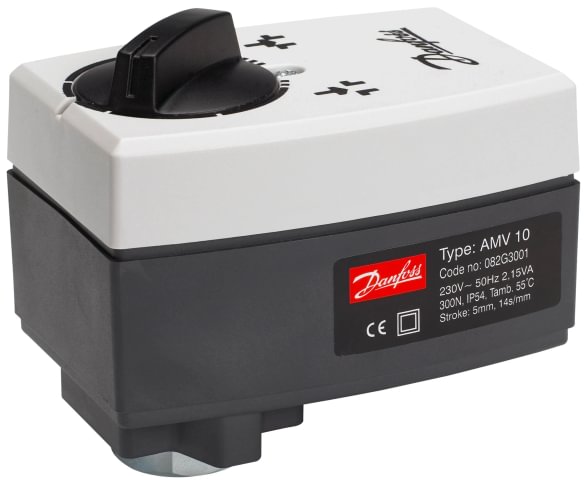

Danfoss AMV 10 elektrinė pavara dvieigiams ir trieigiams vožtuvams, 230 V, 300 N, 14 s/mm
- Paskirtis: reguliavimo vožtuvo pozicijos valdymas šildymo kontūruose
- Jėga: 300 N
- Maitinimas / valdymo signalas: 230 V AC / 3-taškinis
- Veikimo laikas / IP: 14 s/mm (5 mm eiga = ~70 s) / IP54
Kur naudojamas AMV 10
AMV 10 dažniausiai renkama mažų ir vidutinių šildymo kontūrų reguliavimui — CŠT šilumos punktuose (vartotojo šildymo šakos), rekonstruotuose grupinės kontroliuojamos zonos taškuose, kotedžų techninėse patalpose. Jungiama prie Danfoss VRB / VRG serijos vožtuvų (DN 15–32), kuriems pakanka 300 N jėgos ir 5 mm eigos. Trumpas, tikslus signalas iš valdiklio (Danfoss ECL, Ouman ir kt.) leidžia palaikyti nustatytą tiekimo temperatūrą pagal lauko oro kompensacijos kreivę.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 082G3001 |
| Serija | Danfoss AMV |
| Modelis | AMV 10 |
| Jėga | 300 N |
| Veikimo laikas | 14 s/mm (~70 s pilnai eigai) |
| Eiga | 5 mm |
| Maitinimas | 230 V AC, 50/60 Hz |
| Galios sąnaudos | 2 W |
| Valdymo signalas | 3-taškinis (atidaryti / uždaryti / stop) |
| Apsauginė grąžinimo funkcija | Nėra |
| Rankinis valdymas | Taip |
| Padėties grįžtamasis ryšys | Nėra (reikalingas išorinis potenciometras) |
| IP klasė | IP54 |
| Aplinkos T | 0 … 55 °C |
| Sandėliavimo T | −40 … 70 °C |
| Svoris | ~0,57 kg |
Kada rinktis AMV 10
- Šildymo kontūro temperatūros reguliavimas CŠT vartotojo šakoje (~30–90 kW)
- Trieigio maišymo vožtuvo valdymas grindų šildymo arba radiatorių kontūrui
- Zonos šildymo reguliavimas mažuose komerciniuose ar visuomeniniuose objektuose
- Kai užtenka standartinio 14 s/mm veikimo greičio (lėtai kintantis lauko oras)
- Suderinamumas: Danfoss VRB 2/VRB 3 (DN 15–32) ir VRG 2/VRG 3 (DN 15–32) reguliavimo vožtuvai; jungiama su Danfoss ECL, Ouman EH/S203 ir kitais 3-taškinį signalą duodančiais valdikliais
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl pavaros-vožtuvo poros parinkimo — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/AMV 10 (082G3001)
Dažni klausimai
Kuo skiriasi 3-taškinis valdymas nuo 0–10 V?

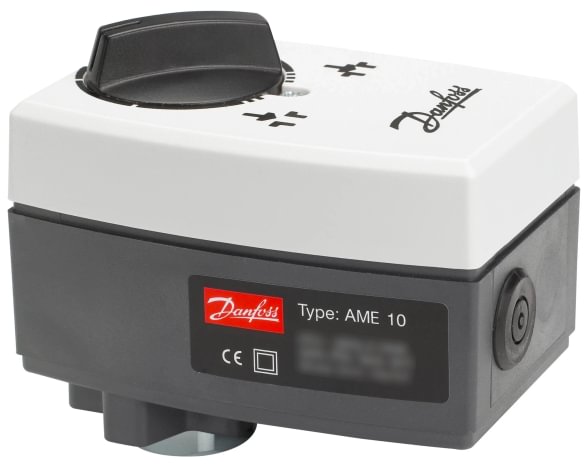

3-taškinis — pavara gauna diskretinius „atidaryti / uždaryti / stop" impulsus; padėtis nustatoma pagal impulso trukmę. 0–10 V (proporcinis) — pavara gauna analoginį signalą ir pozicionuojasi tiksliai proporcingai. AMV 10 palaiko tik 3-taškinį. Jei reikia proporcinio — rinkitės Danfoss AME serijos ekvivalentą.
Ar AMV 10 turi apsauginę grąžinimo funkciją (fail-safe)?
Ne. Dingus maitinimui pavara lieka toje pačioje padėtyje. Jei sistema reikalauja automatinio uždarymo dingus srovei — reikia rinktis AMV 13 (su spyruokle) arba naudoti UPS.
Kokia leistina montavimo padėtis?
AMV pavaros montuojamos vertikaliai virš vožtuvo arba horizontaliai, bet ne žemyn galvute (dėl kondensato patekimo į mechanizmą rizikos). Rekomenduojama palikti bent 100 mm laisvą tarpą virš pavaros dangčio priežiūrai.
Ar galima prailginti valdymo kabelį?
Taip. 3-taškinio signalo linija gali būti prailginta iki kelių dešimčių metrų standartiniu 3×1,5 mm² (arba 3×2,5 mm² ilgesniuose ruožuose) kabeliu. Maitinimo ir signalo laidai turi būti tiesti atskiruose gyslos plaušuose arba per triukšmui atsparų kabelį.
Ar tiks vietoj sugedusios AMV 10?
Taip — 082G3001 yra tiesioginis pakaitalas tos pačios serijos pavaroms. Jungimo sąsaja ir kalibravimas suderinami su visomis VRB/VRG serijos vožtuvo galvutėmis.
