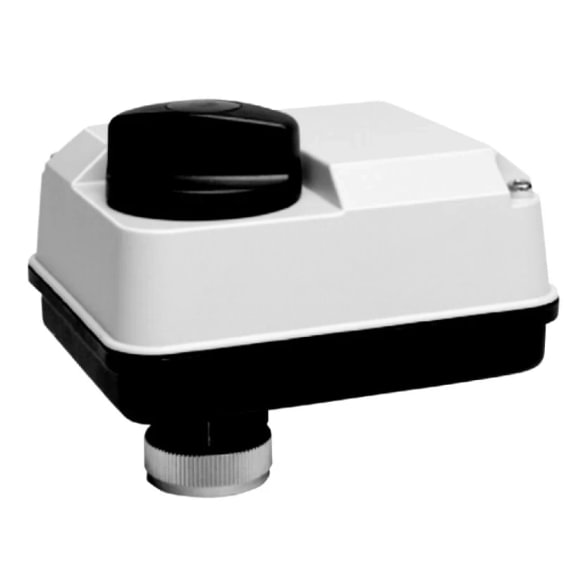

Honeywell ML7430E1005 elektrinė pavara, 400 N, 0-10 V, 24 V AC, 6,5 mm eiga
- Paskirtis: tiesinės eigos moduliuojantis vožtuvo pavaros valdymas HVAC ir CŠT sistemose
- Jėga: 400 N; eiga 6,5 mm
- Maitinimas / valdymas: 24 V AC, valdymo signalas 0(2)-10 V DC
- Veikimo laikas / IP: 15 s per pilną eigą, IP54
Kur naudojamas ML7430E1005
ML7430E serijos pavara dažniausiai renkama šilumos punktų reguliavimo vožtuvams — CŠT šildymo šakoms, karšto vandens ruošimo pirminiam kontūrui ir oro apdorojimo įrenginių šildymo / vėsinimo baterijoms. 0-10 V valdymo signalas leidžia sujungti ją su bet kokiu standartiniu HVAC valdikliu (Danfoss ECL, Ouman, Siemens Climatix, Trend, Honeywell Excel). Nedidelė eiga (6,5 mm) ir 400 N jėga tinka mažų ir vidutinių DN vožtuvams su ribotu Δp biudžetu.
Mikroprocesoriaus valdomas pozicionavimas su reversiniu judesio krypties nustatymu leidžia pavarą kalibruoti tiek atverčiančiajam, tiek atverčiančiam grąžinimo režimui — patogu tais atvejais, kai valdiklio išėjimas invertuotas arba vožtuvo montavimo padėtis reikalauja krypties keitimo be papildomo lauko konfigūravimo.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | ML7430E1005 |
| Serija | Honeywell ML7430E (trumpos eigos tiesinės pavaros) |
| Tipas | Moduliuojanti tiesinės eigos pavara |
| Jėga | 400 N |
| Eiga | 6,5 mm |
| Veikimo laikas (per pilną eigą) | 15 s |
| Maitinimas | 24 V AC (±20 %), 50/60 Hz |
| Valdymo signalas | 0-10 V DC arba 2-10 V DC (perjungiama) |
| Grįžtamojo ryšio signalas | 0-10 V DC padėties |
| Judesio krypties reversas | Taip (perjungiama) |
| Apsauginė grąžinimo funkcija | Ne (nesant maitinimo — vožtuvas lieka paskutinėje padėtyje) |
| IP klasė | IP54 |
| Aplinkos temperatūra | 0…50 °C |
| Suderinamumas | Honeywell V5825B (didelio Δp), V5832B, V5833A (DN25-DN40) |
Kada rinktis ML7430E1005
- CŠT šildymo punkto vartotojo šakoms su moduliuojančiu (0-10 V) valdymu iš Danfoss ECL, Ouman, Siemens Climatix arba Trend IQ
- Karšto vandens ruošimo (KVR) pirminio kontūro reguliavimo vožtuvams
- Oro apdorojimo įrenginių (AHU) šildymo / vėsinimo baterijų vandens srautui valdyti
- Kai reikia greito (15 s) reagavimo į valdiklio išėjimo pokytį
- Suderinamumas: Honeywell V5825B (aukšto Δp), V5832B ir V5833A serijos dvieigiai / trieigiai vožtuvai DN25-DN40. Neužtikrintiems atvejams, prašykite mūsų parinkimo konsultacijos.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl pavaros ir vožtuvo suderinamumo — nemokamai
Oficialus Honeywell / Resideo katalogas: resideo.com/ML7430E1005
Dažni klausimai
Kuo skiriasi ML7430E ir Honeywell M6410 serijos?
ML7430E — moduliuojanti pavara su 0-10 V valdymu, greitu (15 s) veikimu ir 400 N jėga, skirta CŠT ir KVR reguliavimo vožtuvams su tiksliu proporciniu valdymu. M6410 — 3-taškinė (open/close/stop) pavara su 300 N jėga ir lėtesniu (~150 s) veikimu, skirta zoniniam ir mažesnių vožtuvų valdymui. Rinkitės pagal valdiklio išėjimo tipą.
Ar ML7430E1005 turi apsauginę grąžinimo funkciją (fail-safe)?
Ne — šis modelis be spyruoklės grąžinimo. Nutrūkus maitinimui, vožtuvas lieka paskutinėje pozicijoje. Jei projekte reikalinga apsauginė grąžinimo funkcija (pvz., AHU šildymo baterijų apsaugai nuo užšalimo), rinkitės ML7420 arba ML7420E su spyruokle.
Kokia montavimo padėtis leidžiama?
ML7430E1005 galima montuoti bet kokioje padėtyje išskyrus galvute žemyn (variklio kūnas turi būti virš vožtuvo horizontalios plokštumos). Rekomenduojama vertikali padėtis — sumažina drėgmės ir kondensato kaupimąsi ant vidinės mechanikos.
Ar galima prailginti standartinį prijungimo kabelį?
Taip. Standartinis lauko kabelio ilgis paprastai 1,5 m; jį galima prailginti iki kelių dešimčių metrų nenaudojant papildomų stiprintuvų, kai valdymo signalo šaltinis turi žemą išėjimo varžą. Ilgesnėms trasoms rekomenduojame ekranuotą 4×0,75 mm² kabelį — sumažina 0-10 V signalo triukšmą tam pačiam kanalu einant maitinimui.
Kaip pakeisti valdymo signalo diapazoną iš 0-10 V į 2-10 V?
Pavaros viduje yra DIP jungiklių blokas — vieno jungiklio perjungimu keičiamas signalo diapazonas (0-10 V ↔ 2-10 V) ir judesio krypties reversas. Detalus jungiklių žemėlapis pateiktas EN0B-1002GE02 gamintojo datasheet. Perjunkite tik atjungę maitinimą.
