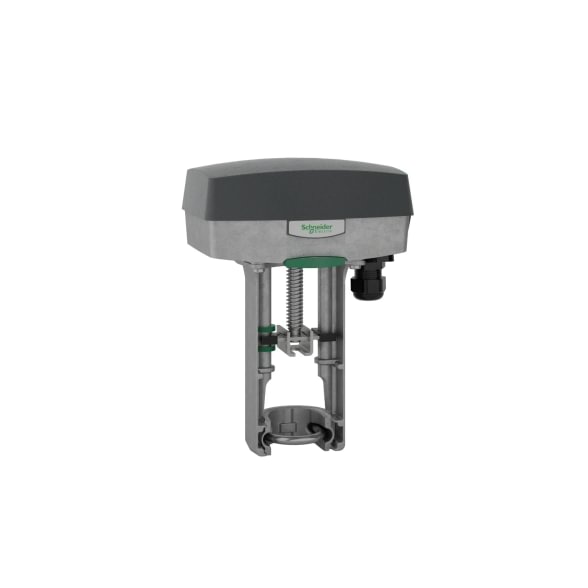

Schneider Electric SpaceLogic M800 elektrinė pavara, 800 N, 0-10 V, 24 V AC/DC, iki 52 mm eiga
- Paskirtis: moduliuojantis vidutinės-didelės globe vožtuvo pavaros valdymas komercinių pastatų BMS sistemose
- Jėga: 800 N; eiga iki 52 mm (15/20/30 s pagal eigą)
- Maitinimas / valdymas: 24 V AC/DC, 0-10 V DC (perjungiama 2-10 / 0-5 / 5-10 V) arba 3-taškinis
- Veikimo laikas / IP: 15 s (9-25 mm), 20 s (25-32 mm), 30 s (32-52 mm), IP54
Kur naudojamas SpaceLogic M800
SpaceLogic (Forta) M800 renkama didesnės apkrovos reguliavimo vožtuvams — komerciniuose pastatuose, gamybos objektuose, didesniuose šilumos punktuose ir centrinio vėsinimo sistemose, kur reikia 800 N jėgos ir platesnės eigos (iki 52 mm) suderinamumo su vidutinių-didelių DN globe vožtuvais. Standartinis pasirinkimas kartu su Schneider V241 (DN25-DN100 dvieigiais), V311 ir V321 (trieigiais) globe vožtuvais.
Bešepetėlis DC variklis su mikroprocesoriaus valdymu suteikia ilgą tarnavimo laiką be sensorių dilimo. Lauko konfigūruojamas valdymo signalas (0-10 / 2-10 / 0-5 / 5-10 V DC arba 3-taškinis) leidžia tą pačią pavarą naudoti tiek modernioje SpaceLogic BMS aplinkoje, tiek renovacijos projektuose su Danfoss ECL, Siemens Climatix, Trend IQ ar senesniais Ouman valdikliais.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 8800310030 |
| Serija | Schneider Electric SpaceLogic Forta M800 |
| Tipas | Moduliuojanti tiesinės eigos pavara (bešepetėlis DC variklis) |
| Jėga | 800 N |
| Eiga | 9-52 mm (automatinė kalibracija) |
| Veikimo laikas (per pilną eigą) | 15 s (9-25 mm), 20 s (25-32 mm), 30 s (32-52 mm) |
| Maitinimas | 24 V AC (±25 %) / 24 V DC (±10 %), 50/60 Hz |
| Transformatoriaus galia | 50 VA |
| Valdymo signalas | 0-10 V DC (perjungiama 2-10 / 0-5 / 5-10 V) arba 3-taškinis |
| Signalo įėjimo varža | ≤ 100 kΩ |
| Grįžtamojo ryšio signalas | 2-10 V DC padėties (standartas) |
| Apkrovos ciklas | 20 % pilnos apkrovos, 80 % pusinės apkrovos |
| Apsauginė grąžinimo funkcija | Ne (be spyruoklės — vožtuvas lieka paskutinėje padėtyje) |
| Rankinis valdymas | Taip (automatiškai atjungia PCBA maitinimą); nulinis taškas patikrinamas po maitinimo dingimo |
| Pagalbiniai galiniai relių jungikliai | Opcija (2× SPDT) |
| IP klasė | IP54 |
| Korpuso medžiaga | Aliuminis su ABS/PC dangčiu (aliuminis / pilka spalva) |
| Aplinkos temperatūra | −10…+50 °C |
| Suderinamumas | Schneider V241 (dvieigiai) DN25-DN100, V311, V321 (trieigiai) DN25-DN80; legacy VB-7xxx per AV-821 adapterį, VB-9313 DN65-DN100 per AV-822 adapterį |
Kada rinktis SpaceLogic M800
- Komercinių pastatų HVAC ir vėsinimo sistemų didesnės apkrovos reguliavimo vožtuvai (DN40 ir daugiau)
- Šilumos punktai su aukštu Δp reguliavimo taške (CŠT pirminis kontūras, gamybinės sistemos)
- Karšto vandens ruošimo (KVR) vidutinės-didelės talpos sistemos su vidutinių DN globe vožtuvais
- Rekonstrukcijai vietoje senesnių Satchwell / TAC M800A modelių ant VB-7xxx / VB-9313 vožtuvų
- Suderinamumas: Schneider V241 DN25-DN100 dvieigiai, V311, V321 trieigiai DN25-DN80. Senesnės VB-7xxx serijos — su AV-821 adapteriu; VB-9313 DN65-DN100 — su AV-822 adapteriu.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo, pavaros ir adapterio parinkimo — nemokamai
Oficialus Schneider Electric katalogas: se.com/8800310030
Dažni klausimai
Kuo M800 skiriasi nuo M400?
Dviem esminiais parametrais: jėga 800 vs 400 N ir eiga iki 52 vs 32 mm. M800 skirtas didesnių DN vožtuvams (DN40 ir daugiau), taip pat vožtuvams su aukštu Δp reguliavimo taške. Elektroninis valdymo modulis, korpusas ir konfigūravimo galimybės — vienodi.
Kaip veikimo laikas priklauso nuo eigos?
M800 turi 3 automatiškai parenkamus greičius: 15 s (kai eiga 9-25 mm), 20 s (25-32 mm) ir 30 s (32-52 mm). Sprendimas parenkamas savaime pagal auto-kalibruotą eigos ilgį — projektuotojui nereikia rankinio nustatymo.
Ar M800 turi apsauginę grąžinimo funkciją (fail-safe)?
Ne — 8800310030 modelis be spyruoklės grąžinimo. Vožtuvas lieka paskutinėje padėtyje nutrūkus maitinimui. Jei reikia fail-safe, rinkitės M800-S1 (spring-open) arba M800-S2 (spring-closed) variantus.
Kokio dydžio transformatorius reikalingas M800?
Gamintojo rekomenduojama 50 VA transformatoriaus galia vienai M800 pavarai. Grupei iš 2-3 pavarų — 100 VA transformatorius su atsarga. Startas turi apkrovos smaigalį, todėl transformatoriaus galios reikia labiau nei M400 (7 VA nuolatinio suvartojimo).
Ar M800 tinka Satchwell VB-9313 DN80 vožtuvams?
Taip — su AV-822 adapterio komplektu (Schneider F-27702). Šis komplektas skirtas specialiai M800A / M800 pavarai montuoti ant senesnių VB-9313 DN65-DN100 globe vožtuvų renovacijos projektuose, kai vožtuvą palikti, o valdymą modernizuoti į SpaceLogic BMS.
