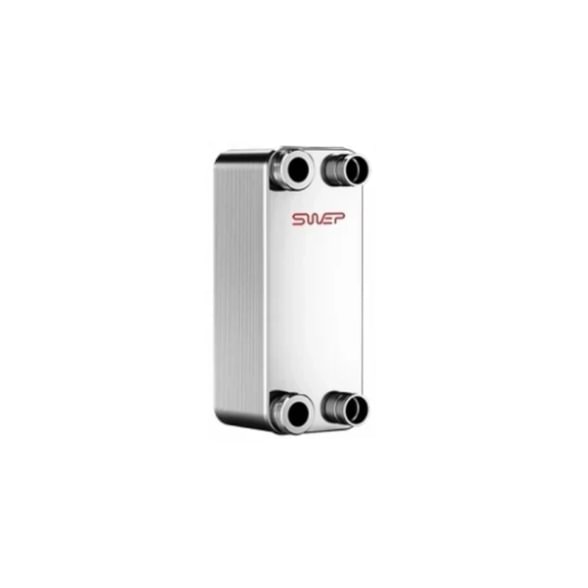

SWEP B10Tx40/1P lituotas plokštelinis šilumokaitis, 1" NPT / G 1", 40 plokštelių, PN 30
- Paskirtis: pirminio/antrinio kontūro atskyrimas — KVR, šildymas, mažesni šilumos siurbliai
- Šiluminis pralaidumas: ~50-95 kW (priklauso nuo debitų ir ΔT)
- Nominalus slėgis: PN 30 (30 bar)
- Jungimas: 1" NPT / G 1" (4 jungtys)
Kur naudojamas SWEP B10Tx40/1P
Didesnės talpos B10T variantas — didesnis plokščių paketas leidžia dirbti su didesniu debitu arba mažesniu ΔT. SWEP T-serijos plokštelės su „turbulence" profiliu užtikrina aukštą šilumos perdavimo koeficientą net esant mažesniems debitams — svarbu kondensaciniams katilams ir šilumos siurbliams, kur ΔT tarp kontūrų yra mažas (5-10 °C). Lituota, hermetiška konstrukcija be tarpinių nereikalauja periodinės techninės priežiūros, kurios prireiktų išardomiems (gasketed) šilumokaičiams — todėl SWEP dažnai renkamas moduliniams šilumos punktams, kur kiekvienas priežiūros vizitas kainuoja logistiką.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| SKU | B10Tx40/1P |
| Serija | SWEP B10T |
| Modelis | B10Tx40/1P |
| Konfigūracija | 1-pass (1P) |
| Plokštelių skaičius | 40 |
| Konstrukcija | Lituota (brazed), hermetiška — be tarpinių |
| Nominalus slėgis (PN) | 30 bar |
| Temperatūros diapazonas | -40 °C ... +200 °C (variniu lydmetaliu) |
| Jungimas | 1" NPT / G 1" (4 jungtys) |
| Plokštelių medžiaga | Nerūdijantis plienas AISI 316 (standartas) |
| Lydmetalis | Varinis lydmetalis (copper brazed) |
| Terpės | Vanduo, glikolio tirpalai, šaltnešiai (suderintus su nerūdijančiu plienu ir variu) |
| Standartai | PED 2014/68/ES |
Šilumos pralaidumas — greitas skaičiavimas
Šilumokaičio galia priklauso nuo debito, ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (P — kW, Q — m³/h, ΔT — °C).
Pavyzdys KVR režimui (pirminis 65/40 °C → antrinis 10/55 °C, ΔT ≈ 20 °C): esant Q = 2 m³/h → P ≈ 46 kW. Šis 40 plokštelių paketas tipiškai talpina ~50-95 kW (priklauso nuo debitų ir ΔT).
Kada rinktis SWEP B10Tx40/1P
- Daugiabučių KVR pirminis šilumokaitis (~30-100 kW)
- Mažų-vidutinių šilumos siurblių kondensatorius / išgarintuvas
- Kondensacinių katilų sisteminio kontūro atskyrimas
- Vėsinimo sistemų buferinis atskyrimas smulkioms komercinėms zonoms
- Grindų šildymo kontūro atskyrimas nuo aukštos temperatūros pirminio
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 3-7 darbo dienas visoje Lietuvoje (užsakomasis produktas iš SWEP)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl dydžio parinkimo (SSP skaičiavimai) — nemokamai
Oficialus SWEP produktų puslapis: swepgroup.com
Dažni klausimai
Kuo skiriasi „T" ir „x" žymos SWEP pavadinime?
„T" (kaip B10T) — SWEP „turbulence" plokštelės profilis, aukštesnis šilumos perdavimo koeficientas standartinėms HVAC užduotims. „x" (kaip B12x, B16x) — pažymi konkretų plokštelės tipą tos serijos viduje. Skaičius po „x" — plokštelių kiekis pakete. „/1P" — vieno kontūro (1-pass), „/2S" — dviejų sekcijų.
Ar galima naudoti glikolio mišinius?
Taip. SWEP B-serijos šilumokaičiai suderinami su etilenglikolio ir propilenglikolio tirpalais iki 50 %, kai naudojami tinkami inhibitoriai. Karšto vandens ruošimui — tik geriamojo vandens kokybės skysčiai.
Kokia priežiūra reikalinga?
Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams (didėjantis slėgio kritimas arba mažėjantis šilumos perdavimas).
Ar tinka geriamajam vandeniui?
Taip. Nerūdijančio plieno plokštelės ir varinis lydmetalis atitinka geriamojo vandens sistemų reikalavimus (WRAS, DVGW ir panašūs sertifikatai, priklauso nuo konkrečios šalies).
Ar tinka regionams su agresyviu vandeniu?
Kai kuriuose Lietuvos regionuose CŠT tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti šilumokaičio tarnavimo laiką. Šiais atvejais rekomenduojame rinktis SWEP nikelio lydmetalio variantą arba išardomą (gasketed) alternatyvą su titano plokštelėmis. Kreipkitės — parinksime jūsų vandens sąlygoms tinkantį modelį. For hard water with elevated Ca/Mg carbonate content, limescale gradually builds up on the plates and reduces heat-transfer efficiency; for such systems gasketed (plate-and-frame) exchangers are preferable, as they can be periodically opened for mechanical or CIP cleaning.
Kada rinktis lituotą, o kada išardomą?
Lituotą (SWEP) — kai reikia kompaktiško, lengvo, „įdedu ir pamirštu" sprendimo be tarpinių priežiūros. Išardomą (pvz., Hexonic F-series) — kai reikia galimybės išplauti apnašas, keisti galią (pridėti plokščių) arba dirbti su labai kietu vandeniu.
