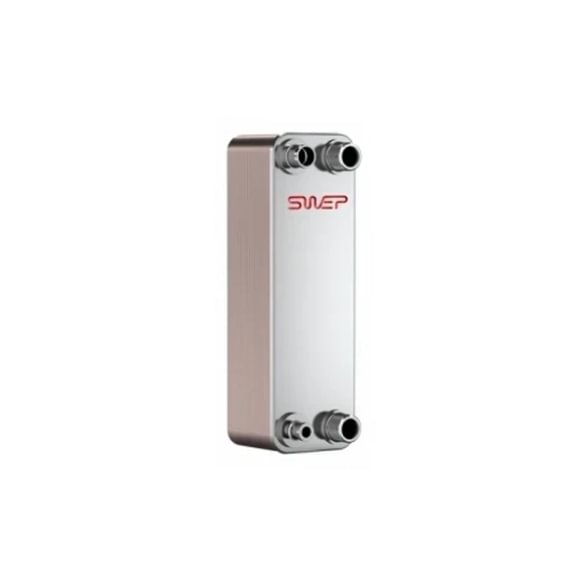

SWEP B16x53x52/2S lituotas plokštelinis šilumokaitis, 1 1/4" NPT / G 1 1/4", 53+52 (105) plokštelių, PN 30

SWEP B16x53x52/2S lituotas plokštelinis šilumokaitis, 1 1/4" NPT / G 1 1/4", 53+52 (105) plokštelių, PN 30

€ 788,71€ 1084,88+ PVM
Prekės kodas
B16x53x52/2S
Modelis
B16x53x52/2S
Pristatymas
Prekė yra užsakoma. Užpildykite užklausimo formą.
Gamintojas
SWEP
Paskirtis
Šildymui, karštam vandeniui
Pajungimo tipas:
Išor.sriegis, DN32
Plokštelių skaičius
53
Pajungimo antgaliai
6
Laipsniai
2
Maksimalus darbinis slėgis
30
Svoris
15kg.
Glaustai: SWEP B16x53x52/2S — lituotas (brazed) plokštelinis šilumokaitis: 53+52 (105) nerūdijančio plieno plokštelių su variniu lydmetaliu, PN 30, 1 1/4" NPT / G 1 1/4". Didesnės galios 2-sekcijų B16 — daugiabučių ir mišrios paskirties pastatų kombinuoti šilumos punktai.
  • Paskirtis: dvigubo kontūro atskyrimas — šildymas + KVR viename korpuse
  • Nominalus slėgis: PN 30 (30 bar)
  • Jungimas: 1 1/4" NPT / G 1 1/4"

Kur naudojamas SWEP B16x53x52/2S

Didesnės galios 2-sekcijų B16 — daugiabučių ir mišrios paskirties pastatų kombinuoti šilumos punktai. Lituota, hermetiška konstrukcija be tarpinių nereikalauja periodinės techninės priežiūros, kurios prireiktų išardomiems (gasketed) šilumokaičiams — todėl SWEP dažnai renkamas moduliniams šilumos punktams, kur kiekvienas priežiūros vizitas kainuoja logistiką.

Techninės specifikacijos

Parametras Vertė
SKUB16x53x52/2S
SerijaSWEP B16
ModelisB16x53x52/2S
Konfigūracija2-sekcijų (2S) — vienas šilumokaitis dviem nepriklausomoms darbo užduotims
Plokštelių skaičius53+52 (105)
KonstrukcijaLituota (brazed), hermetiška — be tarpinių
Nominalus slėgis (PN)30 bar
Temperatūros diapazonas-40 °C ... +200 °C (variniu lydmetaliu)
Jungimas1 1/4" NPT / G 1 1/4"
Plokštelių medžiagaNerūdijantis plienas AISI 316 (standartas)
LydmetalisVarinis lydmetalis (copper brazed)
TerpėsVanduo, glikolio tirpalai, šaltnešiai (suderintus su nerūdijančiu plienu ir variu)
StandartaiPED 2014/68/ES

Šilumos pralaidumas — greitas skaičiavimas

Šilumokaičio galia priklauso nuo debito, ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (P — kW, Q — m³/h, ΔT — °C).

Iliustracinis skaičiavimas, ne šio modelio našumas. Pavyzdys KVR režimui (pirminis 65/40 °C → antrinis 10/55 °C, ΔT ≈ 20 °C): esant Q = 2 m³/h → P ≈ 46 kW.

Projektuotojo pastaba: lituotų SWEP šilumokaičių galia ir Δp yra jautrūs artėjimo temperatūrai (approach) — kuo mažesnis skirtumas tarp išeinančio ir įeinančio antrinio kontūro, tuo daugiau plokščių reikia. Prieš galutinį pasirinkimą atlikite skaičiavimus per SWEP SSP arba paprašykite Amegata techninės konsultacijos.

Kada rinktis SWEP B16x53x52/2S

  • Kombinuoti šilumos punktai — šildymas + KVR viename korpuse
  • Moduliniai šilumos punktų skydai su vietos apribojimais
  • Dviguba KVR pakopa (pvz., pirminis + „prieššildymas") su vienu produktu
  • Šilumos siurblio antrinio kontūro atskyrimas + KVR — dvi funkcijos vienam pardavimui

B2B pristatymas ir logistika Amegata.lt

  • Pristatome per 3-7 darbo dienas visoje Lietuvoje (užsakomasis produktas iš SWEP)
  • Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
  • Įmonėms — 30 d. mokėjimo terminas pagal sutartį
  • Techninė konsultacija dėl dydžio parinkimo (SSP skaičiavimai) — nemokamai

SWEP gamintojo produktų puslapis: swepgroup.com

Dažni klausimai

Kuo skiriasi „T" ir „x" žymos SWEP pavadinime?

Gamintojo žymėjimo „T“, „x“ ir „/2S“ reikšmių viešuose SWEP produkto lapuose nerasta; „/1P“ žymi vieno praėjimo (1-pass) konfigūraciją. Tikslų kodo aiškinimą patvirtinsime pagal SWEP dokumentaciją.

Ar galima naudoti glikolio mišinius?

Taip. SWEP B-serijos šilumokaičiai suderinami su etilenglikolio ir propilenglikolio tirpalais, kai naudojami tinkami inhibitoriai. Karšto vandens ruošimui — tik geriamojo vandens kokybės skysčiai.

Kokia priežiūra reikalinga?

Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams (didėjantis slėgio kritimas arba mažėjantis šilumos perdavimas).

Ar tinka geriamajam vandeniui?

Dėl atitikties geriamojo vandens sistemų reikalavimams (sertifikatai priklauso nuo šalies) kreipkitės — pateiksime gamintojo dokumentus.

Ar tinka regionams su agresyviu vandeniu?

Kai kuriuose Lietuvos regionuose CŠT tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti šilumokaičio tarnavimo laiką. Šiais atvejais rekomenduojame rinktis SWEP nikelio lydmetalio variantą arba išardomą (gasketed) alternatyvą su titano plokštelėmis. Kreipkitės — parinksime jūsų vandens sąlygoms tinkantį modelį. For hard water with elevated Ca/Mg carbonate content, limescale gradually builds up on the plates and reduces heat-transfer efficiency; for such systems gasketed (plate-and-frame) exchangers are preferable, as they can be periodically opened for mechanical or CIP cleaning.

Kada rinktis lituotą, o kada išardomą?

Lituotą (SWEP) — kai reikia kompaktiško, lengvo, „įdedu ir pamirštu" sprendimo be tarpinių priežiūros. Išardomą (pvz., Hexonic F-series) — kai reikia galimybės išplauti apnašas, keisti galią (pridėti plokščių) arba dirbti su labai kietu vandeniu.
