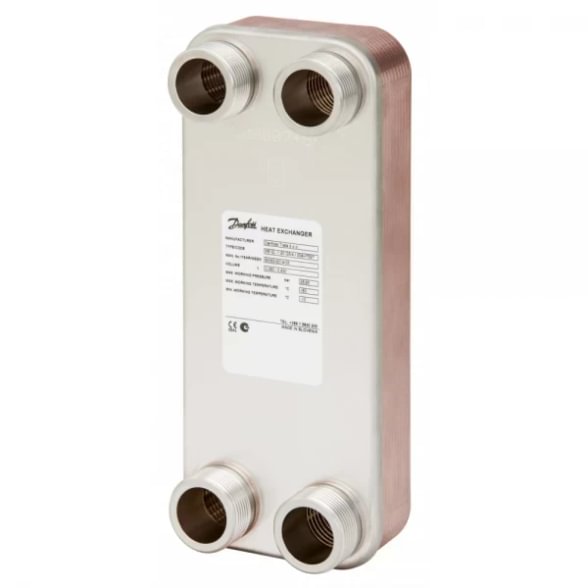

Danfoss XB12L-1 20 lituotas plokštelinis šilumokaitis, G 1", 20 plokštelių, PN 25
- Paskirtis: pirminio ir antrinio kontūrų atskyrimas — CŠT, KVR, šildymas
- Šiluminis pralaidumas: ~15-30 kW (priklauso nuo debitų ir ΔT)
- Nominalus slėgis: PN 25 (25 bar)
- Jungimas: G 1" išorinis sriegis (ISO 228/1, S1-S4)
Kur naudojamas XB12L-1 20
XB12L-1 20 tinka mažų daugiabučių, kotedžų ir individualių namų šildymo punktams, kur reikalinga iki ~30 kW galia. Naudojamas kaip pirminio ir antrinio kontūrų atskyrimo šilumokaitis CŠT prijungimo taškuose arba karšto vandens ruošimo (KVR) modulinių sistemų dalyje. Kompaktiški 289 × 118 mm matmenys leidžia sumontuoti net mažiausioje techninėje patalpoje.
Lituota, hermetiška konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. „L" pavadinime žymi žemesnį plokštelės profilio kampą — sumažintas slėgio kritimas, tinka gyvenamųjų sistemų mažiems debitams ir ilgesniems tarnavimo ciklams.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 004H7662 |
| EAN | 5702425109676 |
| Serija | Danfoss XB12L |
| Modelis | XB12L-1 20 (1-praėjimo) |
| Plokštelių skaičius | 20 |
| Plokštelės profilis | L — mažesnis profilio kampas (žemesni slėgio nuostoliai) |
| Nominalus slėgis (PN) | 25 bar (abiejose pusėse) |
| Terpės T diapazonas | −196 °C … +180 °C |
| Jungimas | G 1" išorinis sriegis, ISO 228/1 (S1-S4) |
| Plokštelių medžiaga | Nerūdijantis plienas 1.4404 (AISI 316L) |
| Lydmetalis | Varinis |
| Matmenys (A × P) | 289 × 118 mm (be kojų) |
| Tūris viename kanale | 0,045 L |
| Svoris (neto) | ~2,91 kg |
| Konstrukcija | Lituota, hermetiška (be tarpinių) |
| Terpės | Vanduo, glikolio tirpalai iki 50 %, terpės suderintos su AISI 316L ir vario lydmetaliu |
| Sertifikatai | PED, EU RoHS |
Šilumos pralaidumas — greitas skaičiavimas
Šilumokaičio galia priklauso nuo debito, temperatūrų skirtumo ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (kW, Q m³/h, ΔT °C).
Pavyzdys šildymo režimui (pirminis 80/60 °C → antrinis 55/35 °C): esant Q = 0,8 m³/h ir naudingam ΔT ≈ 20 °C → P ≈ 18 kW. Su Q = 1,2 m³/h ir ΔT ≈ 20 °C → P ≈ 28 kW.
Kada rinktis XB12L-1 20
- Individualių namų ir kotedžų šildymo punktai (~15-30 kW)
- Mažų daugiabučių CŠT vartotojo šakos su ribotu debitu
- Karšto vandens ruošimo (KVR) predheat sistemos
- Kai reikia PN 25 aukšto slėgio lygio kompaktiškame korpuse
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl dydžio parinkimo — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/XB12L-1 20
Dažni klausimai
Ką reiškia „L" pavadinime XB12L?
„L" žymi žemesnį plokštelės profilio kampą (Low chevron angle) — mažesnis šilumos perdavimo koeficientas, bet ir mažesnis slėgio kritimas. „H" (High) variantas — didesnis koeficientas, bet ir didesnis Δp. „L" tinka gyvenamųjų pastatų sistemoms su ribotu siurblio slėgiu.
Kuo skiriasi XB12L-1 nuo XB12L-2?
„-1" — 1-praėjimo (single-pass) konfigūracija, standartinė 4 jungčių išdėstyme. „-2" — 2-praėjimo (two-pass) versija, skirta specifinėms KVR sistemoms, kur reikalinga aukštesnė temperatūrinė efektyvumo klasė arba abi jungtys vienoje pusėje.
Ar galima naudoti glikolio mišinius?
Taip. XB12L serija suderinama su etilenglikolio ir propilenglikolio tirpalais iki 50 %, kai naudojami tinkami inhibitoriai. Karšto vandens ruošimui — tik geriamojo vandens kokybės skysčiai.
Kokia priežiūra reikalinga?
Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP plovimas kartą per 3-5 metus, esant apnašų požymiams (didėjantis slėgio kritimas arba mažėjantis šilumos perdavimas).
Ar tinka regionams su agresyviu vandeniu?
Kai kuriuose Lietuvos regionuose šildymo tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti šilumokaičio tarnavimo laiką. Šiais atvejais rekomenduojame rinktis Danfoss XB serijos su nerūdijančio plieno lydmetaliu versijas arba alternatyvą (AlfaNova). Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti. Kreipkitės — parinksime jūsų vandens sąlygoms tinkantį modelį.
