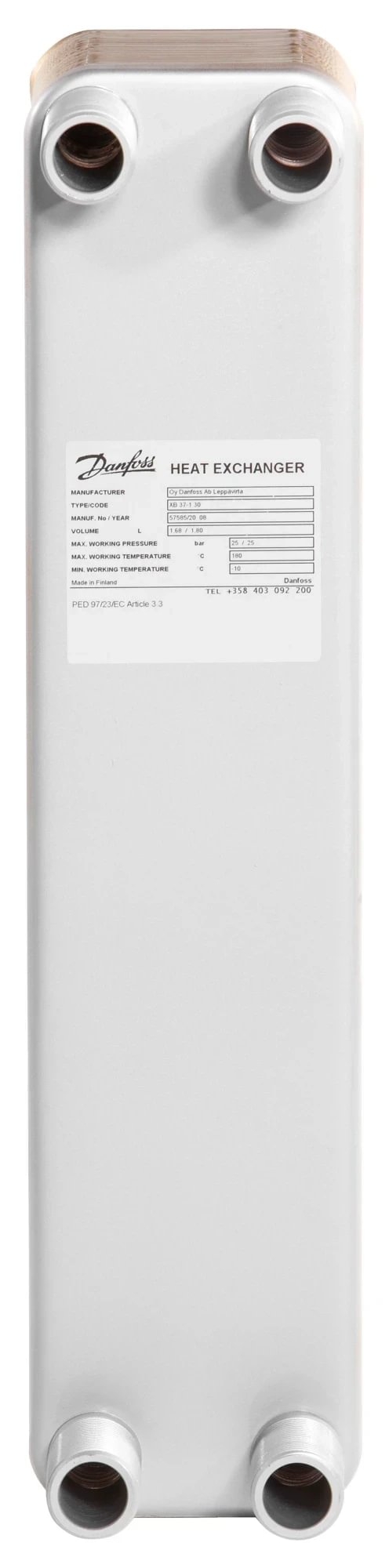

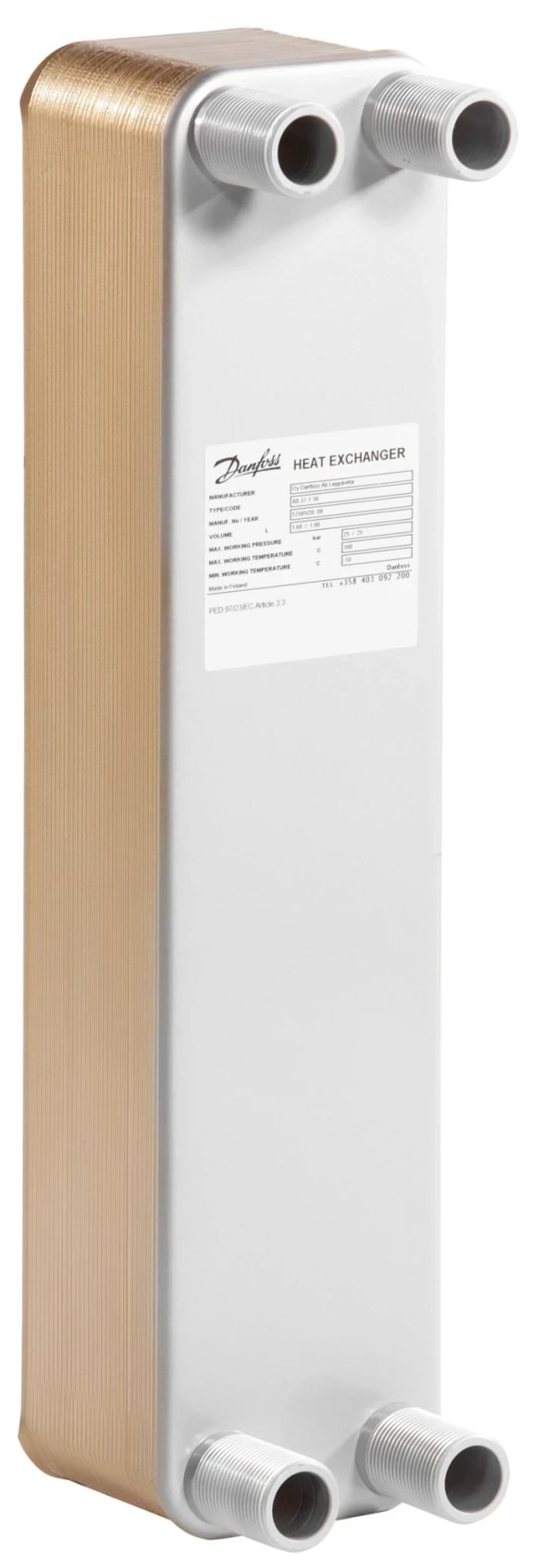

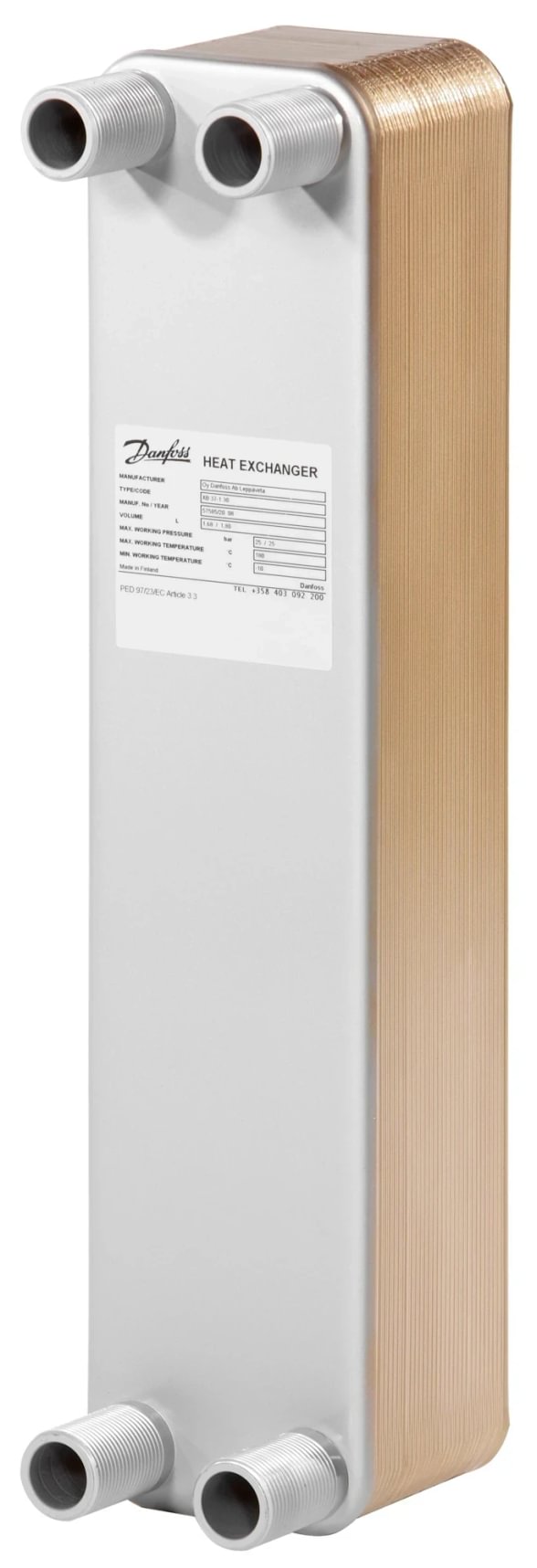

Danfoss XB37H-1 Micro Plate lituotas plokštelinis šilumokaitis, G 1", 40 plokštelių, PN 25
- Paskirtis: pirminio ir antrinio kontūrų šiluminis atskyrimas — CŠT, KVR, techninės sistemos
- Šiluminis pralaidumas: ~40-95 kW (priklauso nuo debitų ir ΔT)
- Nominalus slėgis: PN 25 (25 bar abiejose pusėse)
- Jungimas: G 1" išoriniai sriegiai (S1-S4)
Kur naudojamas XB37H-1 su 40 plokštelių
Šio dydžio Micro Plate šilumokaitis dažniausiai renkamas vidutinių daugiabučių šildymo punktų vartotojo šakoms (pirminis kontūras iš CŠT tinklo, antrinis — namo šildymui arba karštam vandeniui). Galios poreikis ~40-95 kW. Taip pat tinka pirminiam KVR šilumokaičiui komerciniuose ir viešuose objektuose (biurai, mokyklos, mažos gamyklos).
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 004H7306 |
| Serija | Danfoss XB37 (Micro Plate™) |
| Modelis | XB37H-1 |
| Plokštelių skaičius | 40 |
| Nominalus slėgis (PN) | 25 bar (abu kontūrai) |
| Temperatūros diapazonas | -196 … +180 °C |
| Jungimas | G 1" išorinis sriegis (ISO 228/1), sriegio ilgis 20 mm |
| Plokštelių medžiaga | Nerūdijantis plienas 1.4404 (AISI 316L) |
| Lydmetalis | Varinis lydmetalis |
| Rėmo matmenys (A × P) | 525 × 119 mm (aukštis be kojų × plotis; ilgis auga su plokštelių sk.) |
| Svoris (neto) | 8,3 kg |
| Kanalo tūris | 0,069 L (kiekvienoje pusėje) |
| Konstrukcija | Lituota, hermetiška (be tarpinių), 1 srauto ėjimas |
| Sertifikatai | PED kategorija I, EU/China RoHS |
| Terpės | Vanduo, glikolio tirpalai, kitos suderintos su nerūdijančiu plienu ir variu |
Šilumos pralaidumas — greitas skaičiavimas
Galia priklauso nuo debito, ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (kW, kur Q — m³/h, ΔT — °C).
Pavyzdys šildymo režimui (pirminis 90/70 °C → antrinis 65/40 °C): esant Q = 1,7 m³/h ir naudingam ΔT ≈ 20 °C → P ≈ 40 kW. Su Q = 3,3 m³/h ir ΔT ≈ 25 °C → P ≈ 95 kW. Orientacinis 40 plokštelių XB37H-1 pralaidumas: ~40-95 kW.
Kada rinktis XB37H-1 su 40 plokštelių
- Vidutinių daugiabučių šildymo punktų vartotojo šakos (~40-95 kW)
- Pirminis KVR šilumokaitis biurams, mokykloms, mažoms gamykloms
- Vėsinimo sistemų buferinis atskyrimas
- Kai reikia PN 25 tinklamsuo ir kompaktiško sprendimo be tarpinių priežiūros
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl dydžio parinkimo (Hexact) — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/XB37H-1 40 plates
Dažni klausimai
Ką reiškia „H" pavadinime XB37H-1?
„H" žymi didesnį plokštelių profilio (chevron) kampą — aukštesnis šilumos perdavimo koeficientas, bet ir didesnis slėgio kritimas. „M" (vidutinis) ir „L" (žemesnis) variantai turi kitokį profilį — tinka skirtingiems debitams ir slėgio biudžetams. „-1" žymi vieną srauto ėjimą (1-pass).
Ar galima naudoti glikolio mišinius?
Taip. XB37 serija suderinama su etilenglikolio ir propilenglikolio tirpalais iki 50 %, kai naudojami tinkami inhibitoriai. Karšto vandens ruošimui — tik geriamojo vandens kokybės skysčiai.
Kokia priežiūra reikalinga?
Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams.
Ar tinka geriamajam vandeniui?
Taip. Nerūdijančio plieno 1.4404 plokštelės ir varinis lydmetalis atitinka geriamojo vandens sistemų reikalavimus (RoHS, tipiniai geriamojo vandens sertifikatai).
Ar tinka regionams su agresyviu vandeniu?
Kai kuriuose Lietuvos regionuose tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti šilumokaičio tarnavimo laiką. Šiais atvejais rekomenduojame Danfoss CoResist lydmetalio versiją arba nikelio lydmetalio alternatyvą. Kreipkitės — parinksime jūsų vandens sąlygoms tinkantį modelį.
