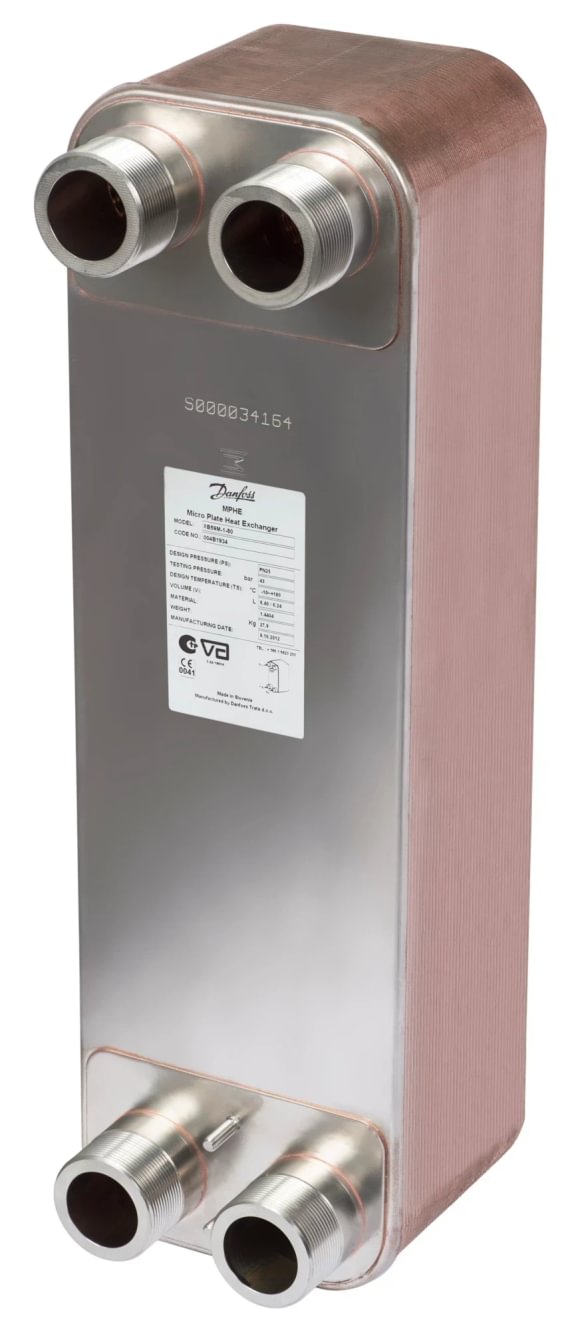

Danfoss XB59M-1 50 1-pakopis lituotas plokštelinis šilumokaitis, G 2", 50 plokštelės, PN 25
- Paskirtis: pirminio (CŠT) ir antrinio (pastato) kontūrų šiluminis atskyrimas — šildymas, KVR vienos pakopos schema
- Šiluminis pralaidumas: ~140-320 kW (priklauso nuo debitų ir ΔT)
- Nominalus slėgis: PN 25 (25 bar) — abu kontūrai
- Jungimas: G 2" išorinis sriegis (ISO 228/1)
Kur naudojamas XB59M-1 50
XB59M-1 yra didesnis Danfoss Micro Plate™ serijos vieno pakopio šilumokaitis, skirtas CŠT antriniams punktams, kur reikalinga didesnė šildymo galia nei tipiškas XB37 ar XB52 pajėgumas. Pirminis kontūras — iš CŠT tinklo (dažnai 90/70 °C arba 110/70 °C grafikas), antrinis — pastato šildymo sistema (radiatoriai 65/40 °C, grindinis šildymas 45/30 °C, kondicionierių šilumos siurbliai).
Tipinės aplikacijos: didelio ploto daugiabučiai, biurų kompleksai, prekybos centrai, mokyklos, ligoninės, viešbučiai su šildymo galios poreikiu ~140-320 kW. Tinka ir vienpakopiams KVR sprendimams, kai neprivalu mažinti CŠT grįžtamosios temperatūros.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | 004B1923 |
| Serija | Danfoss XB59M-1 (Micro Plate™, 1-pakopis) |
| Modelis | XB59M-1 50 |
| Plokštelių skaičius | 50 |
| Nominalus slėgis (PN) | 25 bar (abu kontūrai) |
| Jungimas | G 2" išorinis sriegis (ISO 228/1) |
| Plokštelių medžiaga | Nerūdijantis plienas 1.4404 (AISI 316L) |
| Lydmetalis | Varinis lydmetalis |
| Temperatūros diapazonas | -196 … +180 °C |
| Aukštis (be atramų) | ~540 mm |
| Plotis | 186 mm |
| Svoris | ~19,0 kg |
| Konstrukcija | Lituota, hermetiška (be tarpinių); 1-pakopio dizainas |
| Sertifikavimas | PED 2014/68/ES, kategorija II |
| Terpės | Vanduo, glikolio tirpalai; geriamas vanduo antrinėje pusėje (jei KVR) |
Šilumos pralaidumas — greitas skaičiavimas
Bendra formulė: P = Q × ΔT × 1,163 (kW, Q m³/h, ΔT °C).
Šildymo pavyzdys (pirminis 90/70 °C → antrinis 65/40 °C, naudingas ΔT ≈ 25 °C): esant Q = 7,9 m³/h → P ≈ 230 kW. Konkretus galios rezervas priklauso nuo LMTD ir pralaidumo režimo.
Kada rinktis XB59M-1 50
- CŠT antrinis punktas su šildymo galios poreikiu ~140-320 kW
- Vienpakopis šildymas radiatoriams (65/40 °C), grindiniam šildymui (45/30 °C) arba ventiliacijos šilumokaičiams
- Didesni pastatai — daugiabučiai, biurai, prekybos centrai, mokyklos, viešbučiai
- Kai reikia patikimo, be periodinės priežiūros sprendimo (lituota konstrukcija be tarpinių)
- Suderinamumas: tipiškas komplektas — Danfoss ECL Comfort 210 / 310 valdiklis + AME pavara + VF/VFG reguliavimo vožtuvas + ESM/ESMU jutikliai
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl dydžio parinkimo (HEXact skaičiavimas) — nemokamai
Oficialus Danfoss katalogas: store.danfoss.com/p/004B1923
Dažni klausimai
Kuo skiriasi 1-pakopis nuo 2-pakopio šilumokaičio KVR aplikacijoje?
1-pakopis („1-pass") — pirminis srautas vieną kartą pereina visą plokštelių paketą. 2-pakopis — pirminis srautas suskaidytas į dvi sekcijas (I pakopoje šildomas grįžtančio srauto energija, II pakopoje — tiekimo). 2-pakopis leidžia žymiai sumažinti CŠT grįžtančio srauto temperatūrą (svarbu, kai tiekėjas taiko baudas). 1-pakopis paprastesnis, mažesni pirminio srauto nuostoliai, bet mažiau efektyvus grįžtančio srauto atžvilgiu.
Ar galima naudoti glikolio mišinius?
Taip. XB59 serija suderinama su etilenglikolio ir propilenglikolio tirpalais iki 50 %, esant tinkamiems inhibitoriams. Geriamojo vandens antrinei pusei — tik geriamos kokybės skysčiai.
Kokia priežiūra reikalinga?
Lituota konstrukcija be tarpinių nereikalauja periodinės ardomosios priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kas 3–5 metus, esant apnašų požymiams (didėjantis Δp, mažėjantis šilumos perdavimas).
Ar tinka regionams su agresyviu vandeniu?
CŠT vandenyje esantys chloridai arba amoniakas gali sutrumpinti šilumokaičio su variniu lydmetaliu tarnavimo laiką. Tokiu atveju rekomenduojame rinktis XB serijos modelius su nerūdijančio plieno lydmetaliu arba Alfa Laval AlfaNova. Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti. Kreipkitės — parinksime tinkantį modelį.
Ar tinka geriamajam vandeniui?
Taip. Nerūdijančio plieno 1.4404 plokštelės ir varinis lydmetalis atitinka geriamojo vandens sistemų reikalavimus (EN, DVGW, WRAS, priklauso nuo šalies).
