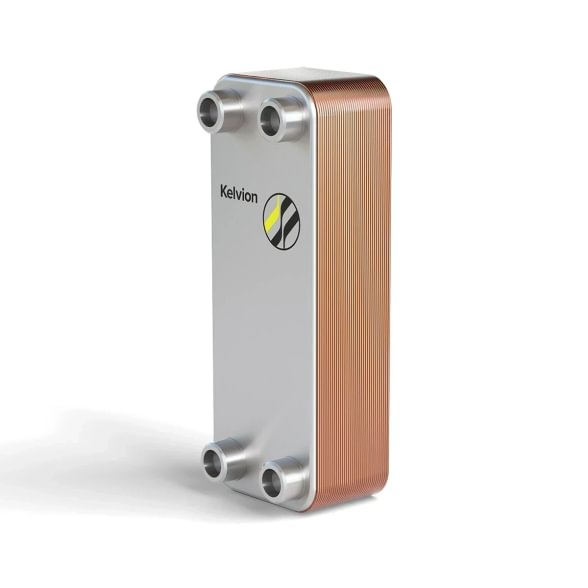

Kelvion GBS400H-DS-43/43 lituotas plokštelinis šilumokaitis, PN 30, ~220 kW
- Paskirtis: pirminio/antrinio kontūrų šiluminis atskyrimas — CŠT, KVR, technologiniai kontūrai
- Šiluminis pralaidumas: ~220 kW (esant vardiniam debitui ir ΔT ≈ 20-25 °C)
- Nominalus slėgis: PN 30 (iki 31 bar darbo slėgio)
- Temperatūrų diapazonas: -196 °C … +200 °C
- Jungimas: Išorinis sriegis G 1 1/4" (S1-S4)
Kur naudojamas GBS400H-DS-43/43
Šis 43 plokštelių paketą turintis lituotas šilumokaitis dažniausiai naudojamas vidutinių daugiabučių šildymo punktuose, komercinių pastatų vartotojo šakose ir kompaktiškose technologinėse sistemose. Kelvion GBS serija naudoja Safety Chamber™, Delta Injection™ ir Full Flow System™ technologijas — jos užtikrina tolygų srauto pasiskirstymą, sumažina užsiteršimo tikimybę ir apsaugo nuo terpių susimaišymo kritinėse jungčių zonose. Lituota, hermetiška konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros, kurios prireiktų išardomiems (surenkamiems) šilumokaičiams.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas (SKU) | GBS400H-DS-43/43 |
| Serija | Kelvion GBS400H |
| Modelis | GBS400H-DS-43/43 |
| Plokštelių skaičius | 43 |
| Nominalus slėgis (PN) | 30 bar (max ~31 bar) |
| Temperatūrų diapazonas | -196 °C … +200 °C |
| Jungimas | Išorinis sriegis G 1 1/4" (S1-S4) |
| Plokštelių medžiaga | Nerūdijantis plienas 1.4404 (AISI 316L) |
| Lydmetalis | Varinis lydmetalis |
| Matmenys (A × P × G) | 335 × 124 × ~112.5 mm |
| Svoris | ~13 kg |
| Konstrukcija | Lituota, hermetiška (be tarpinių) |
| Vardinis šiluminis pralaidumas | ~220 kW |
| Terpės | Vanduo, glikolio tirpalai, kitos su nerūdijančiu plienu ir variu suderintos terpės |
Šilumos pralaidumas — greitas skaičiavimas
Šilumokaičio galia priklauso nuo debito, ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (kW, Q m³/h, ΔT °C).
Pavyzdys šildymo režimui (pirminis 90/70 °C → antrinis 65/40 °C): esant naudingam ΔT ≈ 20 °C, 220 kW galia reikalauja Q ≈ 9.5 m³/h debito. Su platesniu ΔT ≈ 25 °C tas pats 220 kW pasiekiamas su Q ≈ 7.6 m³/h — mažesnis debitas, mažesni siurblio nuostoliai.
Kada rinktis GBS400H-DS-43/43
- Šildymo punktų vartotojo šakos su galios poreikiu ~187-252 kW
- Karšto vandens ruošimo (KVR) pirminis šilumokaitis vidutinio ir didesnio dydžio sistemoms
- Vėsinimo sistemų buferinis atskyrimas (pirminis šaldyto vandens / antrinis pastato kontūras)
- Procesinės sistemos, kuriose reikia iki 30 bar darbo slėgio ir aukštų temperatūrų (iki +200 °C)
- Kai reikia kompaktiško, hermetiško sprendimo be tarpinių demontavimo priežiūros
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl dydžio parinkimo ir alternatyvių Kelvion serijų (GBH, GBS-DW dvigubos sienelės) — nemokamai
Oficialus Kelvion katalogas: kelvion.com/GBS series
Dažni klausimai
Ką reiškia „H" ir „L" GBS serijos pavadinimuose?
Kelvion GBS plokštelių geometrija koduojama raide po dydžio: „H" (High Theta) — didesnis profilio kampas, aukštesnis šilumos perdavimo koeficientas, didesnis Δp; „L" (Low Theta) — švelnesnis profilis, mažesnis Δp, tinka didesniems debitams su ribotu slėgio biudžetu; „M" (Medium) — kompromisas. „H" tinka kompaktiškesniems šildymo šilumokaičiams, „L" — didelio srauto arba vėsinimo aplikacijoms.
Ar galima naudoti glikolio mišinius?
Taip. Kelvion GBS serijos šilumokaičiai suderinami su etilenglikolio ir propilenglikolio tirpalais iki 50 %, kai naudojami tinkami inhibitoriai. Karšto vandens ruošimui — tik geriamojo vandens kokybės skysčiai.
Kokia priežiūra reikalinga?
Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams (didėjantis slėgio kritimas arba mažėjantis šilumos perdavimas).
Ar tinka regionams su agresyviu vandeniu?
Kai kuriuose Lietuvos regionuose šildymo tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti šilumokaičio tarnavimo laiką. Šiais atvejais rekomenduojame rinktis Kelvion GBS-DW seriją (dvigubos sienelės apsauga) arba nikelio lydmetalio variantus. Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti. Kreipkitės — parinksime jūsų vandens sąlygoms tinkantį modelį.
Kuo skiriasi „DS" jungčių variantas nuo standartinių W, FN, RA?
Kelvion GBS šilumokaičiai gaminami su skirtingais jungčių tipais (skirtingi sriegio dydžiai, virinamos jungtys, kombi variantai). „DS" variantas — konkretus jungimo standartas, dažniausiai naudojamas europiniuose CŠT ir HVAC projektuose. Prieš montavimą svarbu patikrinti tikslų jungčių tipą ir dydį pagal Kelvion datasheet — Amegata sales komanda pateiks konkretaus SKU jungčių brėžinį pagal užklausą.
