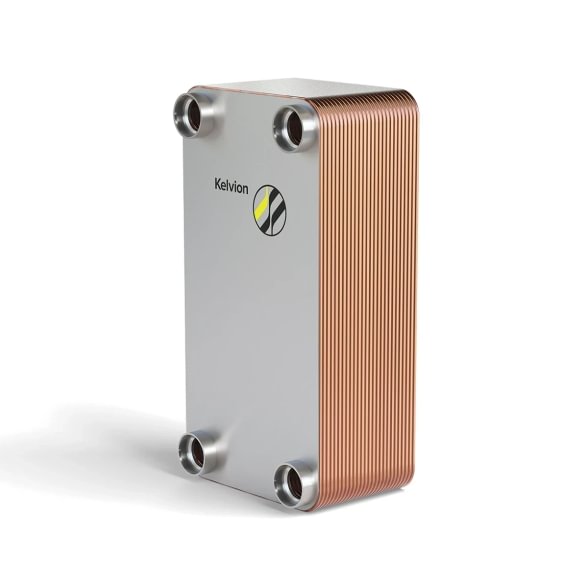

Šis 25 plokštelių paketą turintis lituotas šilumokaitis dažniausiai naudojamas stambiuose komerciniuose ir pramoniniuose šildymo punktuose bei procesinėse sistemose su dideliais debitais. Kelvion GBS 700 modelis turi Safety Chamber™ technologiją. Lituota, hermetiška konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros, kurios prireiktų išardomiems (surenkamiems) šilumokaičiams.
| Parametras | Vertė |
|---|---|
| Kodas (SKU) | GBS700L-DS-25/25 |
| Serija | Kelvion GBS700L |
| Modelis | GBS700L-DS-25/25 |
| Plokštelių skaičius | 25 |
| Nominalus slėgis (PN) | 30 bar (max ~31 bar) |
| Temperatūrų diapazonas | -196 °C … +200 °C |
| Jungimas | Išorinis sriegis G 2" (S1-S4) |
| Plokštelių medžiaga | Nerūdijantis plienas 1.4404 (AISI 316L) |
| Lydmetalis | Varinis lydmetalis |
| Matmenys (A × P × G) | 526 × 250 × ~82.5 mm |
| Svoris | ~36.6 kg |
| Konstrukcija | Lituota, hermetiška (be tarpinių) |
| Terpės | Vanduo, glikolio tirpalai, kitos su nerūdijančiu plienu ir variu suderintos terpės |
Šilumokaičio galia priklauso nuo debito, ΔT ir logaritminio temperatūrų skirtumo (LMTD). Bendra formulė: P = Q × ΔT × 1,163 (kW, Q m³/h, ΔT °C).
series
Kelvion GBS plokštelių geometrija koduojama raide po dydžio: „H" (High Theta) — didesnis profilio kampas, aukštesnis šilumos perdavimo koeficientas, didesnis Δp; „L" (Low Theta) — švelnesnis profilis, mažesnis Δp, tinka didesniems debitams su ribotu slėgio biudžetu; „M" (Medium) — kompromisas. „H" tinka kompaktiškesniems šildymo šilumokaičiams, „L" — didelio srauto arba vėsinimo aplikacijoms.
Taip. Kelvion GBS serijos šilumokaičiai suderinami su etilenglikolio ir propilenglikolio tirpalais, kai naudojami tinkami inhibitoriai. Karšto vandens ruošimui — tik geriamojo vandens kokybės skysčiai.
Lituota konstrukcija be tarpinių nereikalauja periodinės demontavimo priežiūros. Rekomenduojamas tik CIP (Clean-in-Place) plovimas kartą per 3-5 metus, esant apnašų požymiams (didėjantis slėgio kritimas arba mažėjantis šilumos perdavimas).
Kai kuriuose Lietuvos regionuose šildymo tinklo vanduo turi padidintą chloridų arba amoniako kiekį — tokiose sistemose varinis lydmetalis gali sutrumpinti šilumokaičio tarnavimo laiką. Šiais atvejais rekomenduojame rinktis dvigubos sienelės (double-wall) konstrukcijos šilumokaitį (dvigubos sienelės apsauga) arba nikelio lydmetalio variantus. Kietam (kalkėtam) vandeniui — su padidintu Ca/Mg karbonatinio kietumo kiekiu — laikui bėgant susidaro nusėdimai ant plokštelių ir krenta šilumos perdavimo galia; tokioms sistemoms geriau tinka išardomi (surenkami) šilumokaičiai, kuriuos galima periodiškai atidaryti ir mechaniškai arba CIP nuplauti, arba Danfoss XB CoResist serija. Paskambinkite +370 651 11191 — pakonsultuosime ir parinksime pagal jūsų vandens sąlygas.
Kelvion GBS šilumokaičiai gaminami su skirtingais jungčių tipais (skirtingi sriegio dydžiai, virinamos jungtys, kombi variantai). „DS" žymėjimo reikšmė gamintojo viešuose duomenyse nenurodyta. Prieš montavimą svarbu patikrinti tikslų jungčių tipą ir dydį pagal Kelvion datasheet — Amegata sales komanda pateiks konkretaus SKU jungčių brėžinį pagal užklausą.
