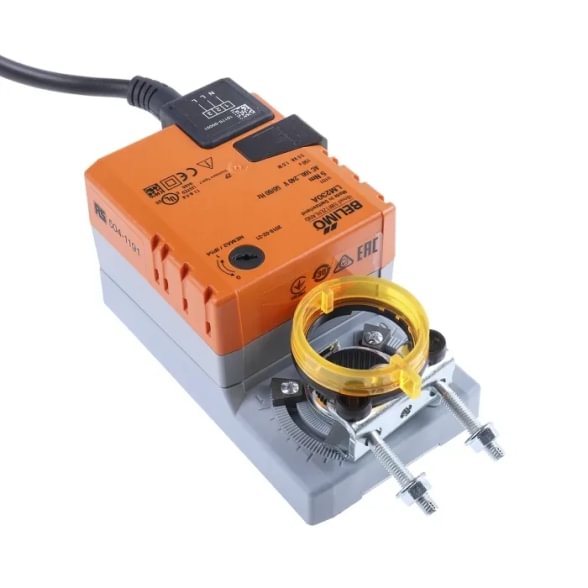

Belimo LM230A sukamoji sklendės pavara, 5 Nm, 230 V, 150 s, IP54
- Paskirtis: smulkių oro sklendžių valdymas HVAC sistemose
- Sukimo momentas: 5 Nm
- Maitinimas + valdymas: 230 V AC, on/off arba 3-taškinis
- Veikimo laikas + IP: 150 s / 95°, IP54
Kur naudojamas LM230A
LM230A — Belimo „mažoji standard" klasės pavara mažoms oro sklendėms: zoninės sklendės, oro tiekimo į patalpą reguliavimas, buferinių dūmų traukos sklendės, konstantinio srauto (CAV) sklendės. Naudojama, kai užtenka on/off arba 3-taškinio valdymo (nereikia proporcinės pozicijos) ir kai objekte yra 230 V.
Nuo SM230A (20 Nm) skiriasi tuo, kad tinka ~1 m² sklendei (vietoje ~4 m²). Universalus veleno adapteris apjungia 10-20 mm apvalius arba kvadratinius velenus. Turi rankinio valdymo mygtuką — patogu paleidžiant sistemą arba diagnozuojant.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | LM230A |
| Gamintojas / serija | Belimo, L serija (mažoji, be spyruoklės) |
| Sukimo momentas | 5 Nm |
| Maitinimo įtampa | AC 230 V, 50/60 Hz |
| Įtampos diapazonas | AC 198 ... 264 V |
| Valdymo signalas | On/off arba 3-taškinis (open/close, open/close/stop) |
| Veikimo laikas | 150 s / 95° |
| Sukimo kampas | Maks. 95° (reguliuojama mechaninėmis ribomis) |
| Veleno adapteris | Universalus 8 ... 20 mm (apvalus arba kvadratinis) |
| Sklendės plotas (rekomend.) | Iki ~1 m² |
| Rankinis valdymas | Yra (paspaudžiamas mygtukas atkabina motorą) |
| Pozicijos indikatorius | Mechaninis, matomas ant korpuso |
| Sukimo krypties keitimas | Reversinis (perjungiklis dešinėn / kairėn) |
| Apsaugos klasė | IP54 (bet kokioje montavimo padėtyje) |
| Aplinkos temperatūra | -30 ... +50 °C |
| Prijungimas | PVC kabelis 1 m, 3 × 0,75 mm² |
| Priežiūra | Neprivaloma (be tepimo) |
Kada rinktis LM230A
- Zoninės oro paskirstymo sklendės iki ~1 m² su 230 V šalia sklendės
- Buferinių dūmų traukos ir aeracijos sklendės buto / mažos komercijos objektuose
- CAV (constant air volume) sklendės su 3-taškiniu valdymu iš BMS
- Kai pakanka on/off arba 3-taškinio ir nereikia fail-safe funkcijos
- Suderinamumas: universalus 8-20 mm veleno adapteris tinka daugumai gamintojų sklendžių (Trox, Systemair, Halton, Fläkt); jungiama tiesiogiai prie veleno vienu adapteriu
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl pavaros dydžio parinkimo — nemokamai
Oficialus Belimo katalogas: belimo.com/damper-actuators
Dažni klausimai
Kuo skiriasi LM230A nuo SM230A?
Momentu ir sklendės plotu: LM230A = 5 Nm, ~1 m²; SM230A = 20 Nm, ~4 m². Kitos savybės (150 s veikimo laikas, IP54, on/off arba 3-taškinis, 230 V) — vienodos. LM230A rinkitės mažoms sklendėms, SM230A — vidutinėms.
Kas yra rankinio valdymo mygtukas?
Ant korpuso yra paspaudžiamas mygtukas, kuris fiziškai atkabina motorą nuo veleno — galite ranka pasukti sklendę į norimą padėtį (pvz., paleidimo metu arba diagnozuojant sistemos gedimą). Atleidus mygtuką, motoras vėl užsikabina ir vykdys BMS komandas.
Ar galima montuoti bet kokioje padėtyje?
Taip. LM230A IP54 klasė galioja bet kokioje montavimo padėtyje (velenas viršuje, apačioje, šone). Vienintelis apribojimas — ne po tiesioginiu lietumi ir be nuolatinės drėgmės (netinka lauko montavimui be gaubto).
Ar reikia periodinės priežiūros?
Ne. Belimo pavaros yra tepimo nereikalaujančios ir turi hermetišką korpusą. Praktikoje priežiūra reikalinga tik jei atsiranda mechaninis triukšmas arba pavara nebeatlaiko sklendės pasipriešinimo — tada visą pavarą keičiama nauja.
Ar LM230A gali dirbti su 0-10 V signalu?
Ne. LM230A palaiko tik on/off arba 3-taškinį valdymą. Proporcinei 0-10 V pozicijai reikalingas LM24A-SR (24 V) — panašus mechaninis dydis, bet su proporciniu valdymu.
