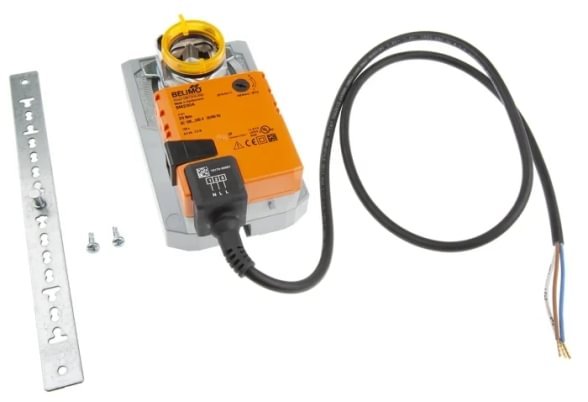

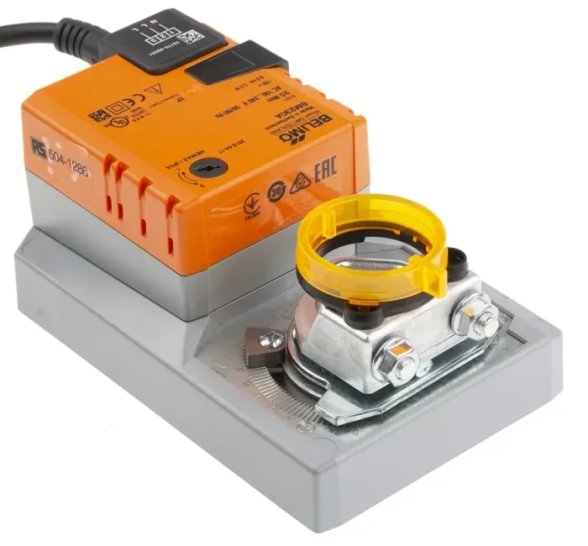

Belimo SM230A sukamoji sklendės pavara, 20 Nm, 230 V, 150 s, IP54
- Paskirtis: oro sklendžių valdymas HVAC ir VAV sistemose
- Sukimo momentas: 20 Nm
- Maitinimas + valdymas: 230 V AC, on/off arba 3-taškinis
- Veikimo laikas + IP: 150 s / 95°, IP54
Kur naudojamas SM230A
SM230A — tipinė Belimo „standard" klasės pavara vidutinio dydžio oro paskirstymo sklendėms: tiekiamo ir šalinamo oro sekcijos, ekonomizerių sklendės (mixing/return/outdoor air), zoninis oro paskirstymas didelio debito kanaluose. Naudojama, kai pakanka on/off arba 3-taškinio valdymo (nereikia proporcinės pozicijos) ir kai objekte yra 230 V maitinimo linija sklendžių sekcijose.
Nuo Belimo LM (5 Nm) skiriasi didesniu momentu — tinka iki ~4 m² sklendei, kai LM riba yra ~1 m². Universalus sklendės veleno adapteris apjungia 10 ... 20 mm apvalius arba kvadratinius velenus, todėl tinka daugumai rinkoje esančių sklendžių gamintojų (Trox, Systemair, Halton ir kt.).
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | SM230A |
| Gamintojas / serija | Belimo, S serija (standard, be spyruoklės) |
| Sukimo momentas | 20 Nm |
| Maitinimo įtampa | AC 230 V, 50/60 Hz |
| Įtampos diapazonas | AC 198 ... 264 V |
| Valdymo signalas | On/off arba 3-taškinis (open/close, open/close/stop) |
| Veikimo laikas | 150 s / 95° |
| Sukimo kampas | Maks. 95° (reguliuojama mechaninėmis ribomis) |
| Veleno adapteris | 10 ... 20 mm (apvalus arba kvadratinis) |
| Sklendės plotas (rekomend.) | Iki ~4 m² |
| Pagalbinis (AUX) jungiklis | 1 × SPDT (1 mA ... 3 A, AC 250 V, reguliuojamas 0-100 %) |
| Pozicijos indikatorius | Mechaninis, matomas ant korpuso |
| Apsaugos klasė | IP54 (bet kokioje montavimo padėtyje) |
| Aplinkos temperatūra | -30 ... +50 °C |
| Prijungimas | Kabelis 1 m, 3 × 0,75 mm² |
| Garso lygis | Maks. 45 dB (A) |
| Priežiūra | Neprivaloma (be tepimo) |
Kada rinktis SM230A
- Ventiliacinės sklendės iki ~4 m² su 230 V maitinimu prieinamu vietoje
- Ekonomizerio sekcija AHU sistemose (outdoor/return/mixing) su BMS 3-taškiniu valdymu
- Dūmų šalinimo (ne priešgaisrinės) ir aeracijos sklendės, kai fail-safe nereikalingas
- Kai standartinė 20 Nm klasė padengia sklendę su rezervu (rezervas +25 % nuo teorinės — įprasta praktika)
- Suderinamumas: tinka bet kokių gamintojų sklendėms su 10-20 mm velenu; jungiama tiesiogiai prie sklendės veleno vienu adapteriu (be papildomų svirčių)
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl pavaros dydžio parinkimo pagal sklendę — nemokamai
Oficialus Belimo katalogas: belimo.com/damper-actuators
Dažni klausimai
Ar SM230A gali dirbti su 0-10 V signalu?
Ne. SM230A palaiko tik on/off (dviejų padėčių) arba 3-taškinį (open/close/stop) valdymą. Proporcinei 0-10 V pozicijai rinkitės Belimo SM24A-SR arba SM230A-SR (SR priesaga = stetless, moduliuojanti).
Kokį sklendės plotą realiai gali valdyti 20 Nm pavara?
Belimo rekomenduoja ~4 m² naujoms sklendėms su geromis tarpinėmis. Praktikoje pridedamas 25-30 % rezervas dėl senesnių sklendžių pasipriešinimo, todėl efektyvi projektinė riba yra ~3 m². Sunkesnėms sklendėms — SM24A-SR pora arba GM serija (40 Nm).
Kas yra „A" gale — SM230A prieš SM230?
„A" žymi integruotą 1 vnt. SPDT pagalbinį jungiklį (0-100 % reguliuojamas). Naudojamas galinės padėties patvirtinimui BMS sistemai (pvz., „sklendė atidaryta 100 %" → paleisti ventiliatorių). SM230 (be „A") — be jungiklio.
Ar galima keisti sukimosi kryptį?
Taip — reversinis. Sukimosi kryptis keičiama specialiu perjungikliu ant korpuso (dešinėn arba kairėn), todėl viena pavara tinka ir kairinei, ir dešininei montavimo padėčiai.
Kokie yra IP54 apribojimai?
IP54 = apsauga nuo dulkių (dust protected, ne dust tight) ir vandens purslų iš bet kokios pusės. Netinka lauko montavimui be gaubto — ilgalaikiam lauko naudojimui reikalingas Belimo lauko dėklas arba spyruoklinė N4H serija (NEMA 4).
