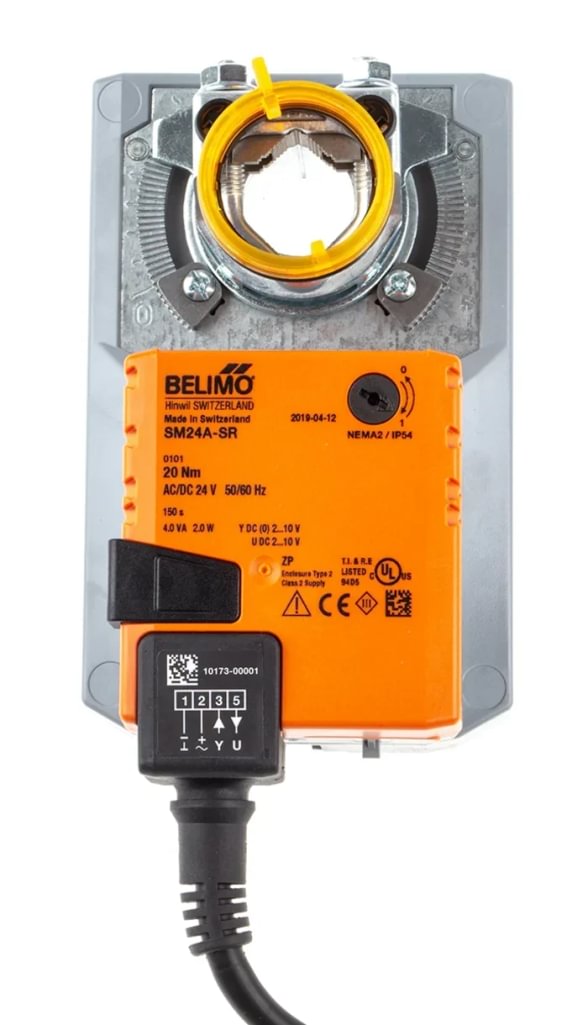

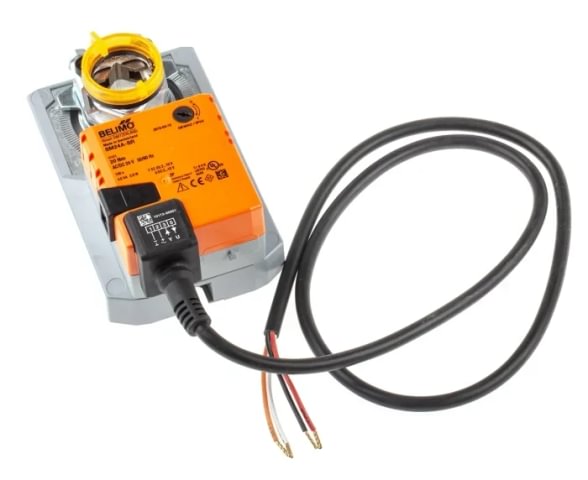

Belimo SM24A-SR moduliuojanti sklendės pavara, 20 Nm, 24 V, 0-10 V, 150 s
Belimo SM24A-SR moduliuojanti sklendės pavara, 20 Nm, 24 V, 0-10 V, 150 s

Belimo SM24A-SR moduliuojanti sklendės pavara, 20 Nm, 24 V, 0-10 V, 150 s

€ 385,35+ PVM
Prekės kodas
SM24A-SR
Modelis
SM24A-SR
Pristatymas
1 - 2 darbo dienos.
Gamintojas
Belimo
Elektros jungtis
Vienfazis. 1∼230 V, 50 Hz
Senas tipas:
1.05
Svoris
1.05kg.
Turite klausimų? Norite užsakyti prekę nesančią sandėlyje?
Glaustai: Belimo SM24A-SR — moduliuojanti 24 V sukamoji sklendės pavara su 0-10 V proporciniu valdymu ir 2-10 V pozicijos grįžtamuoju signalu. Skirta VAV, ekonomizerių ir kito proporcinio oro srauto valdymo sklendėms iki ~4 m².
  • Paskirtis: proporcinis oro sklendžių valdymas HVAC / VAV sistemose
  • Sukimo momentas: 20 Nm
  • Maitinimas + valdymas: 24 V AC/DC, 0-10 V (moduliuojantis) + 2-10 V feedback
  • Veikimo laikas + IP: 150 s / 90°, IP54

Kur naudojamas SM24A-SR

SM24A-SR yra „SR" (moduliuojanti, proporcinė) SM serijos versija. Naudojama ten, kur reikia tikslios sklendės pozicijos pagal analoginį signalą: VAV dėžutės, ekonomizerio moduliavimas pagal CO₂ arba lauko temperatūrą, oro debito reguliavimas pagal drėgmę, atmosferinio slėgio kompensavimas. 24 V maitinimas dažniausiai imamas iš to paties BMS valdiklio, kuris duoda ir 0-10 V signalą.

Nuo SM230A skiriasi proporciniu valdymu (0-10 V vietoje on/off) ir saugia žema įtampa (24 V vietoje 230 V).

Techninės specifikacijos

Parametras Vertė
KodasSM24A-SR
Gamintojas / serijaBelimo, S serija (SR — moduliuojanti)
Sukimo momentas20 Nm
Maitinimo įtampaAC 24 V, 50/60 Hz / DC 24 V
Įtampos diapazonasAC 19,2 ... 28,8 V / DC 21,6 ... 28,8 V
Galios sąnaudos (veikimo)2 W (rimtyje 0,4 W) / 4 VA laidų parinkimui
Valdymo signalas0-10 V DC (moduliuojantis; darbo diapazonas 2-10 V)
Pozicijos grįžtamasis2-10 V DC (proporcingas kampui 0-95°)
Įėjimo varža100 kΩ
Veikimo laikas150 s / 90°
Sukimo kampasMaks. 95° (reguliuojama mechaninėmis ribomis)
Veleno adapteris10 ... 20 mm (apvalus arba kvadratinis)
Sklendės plotas (rekomend.)Iki ~4 m²
Apsaugos klasėIP54 (bet kokioje montavimo padėtyje)
Aplinkos temperatūra-30 ... +50 °C
PrijungimasKabelis 1 m, 4 × 0,75 mm²
Perkrovos apsaugaStall-torque (nereikia galinių jungiklių)
Lygiagretus veikimasPalaikomas (kelios pavaros nuo vieno signalo)
Projektuotojo pastaba: proporcinis 0-10 V valdymas leidžia bet kokį kampą 0-95° pagal signalą — tai suteikia pastovų oro srauto reguliavimą, o ne pulsuojantį on/off pobūdį. Kelias SM24A-SR pavaras galima jungti lygiagrečiai vienam 0-10 V signalui (patikrinti transformatoriaus VA rezervą — 4 VA vienai pavarai). Jei reikalingas fail-safe funkcionalumas gaisro atveju — atskira Belimo SF serija su spyruokle.

Kada rinktis SM24A-SR

  • VAV dėžutės ir zonų oro srauto proporcinis valdymas (rekomenduojamas 0-10 V standartas BMS)
  • Ekonomizerio moduliavimas AHU sistemose pagal CO₂, drėgmę arba temperatūros skirtumą
  • Dūmų / atmosferos slėgio kompensavimo sklendės, kur pulsuojantis on/off netinkamas
  • Kai objekte trūksta 230 V linijos prie sklendės — 24 V maitinimas nuo BMS valdiklio saugesnis
  • Suderinamumas: tinka bet kokių gamintojų sklendėms su 10-20 mm velenu; jungiama tiesiogiai prie sklendės veleno; 0-10 V įėjimas dera su standartiniais 0-10 V BMS valdiklių išėjimais

B2B pristatymas ir logistika Amegata.lt

  • Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
  • Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
  • Įmonėms — 30 d. mokėjimo terminas pagal sutartį
  • Techninė konsultacija dėl pavaros dydžio ir 0-10 V signalo suderinimo — nemokamai

Belimo gamintojo katalogas: belimo.com/damper-actuators

Dažni klausimai

Kuo skiriasi SM24A-SR nuo SM24A?

SM24A yra on/off arba 3-taškinis, SM24A-SR — proporcinis 0-10 V + grįžtamasis 2-10 V. Momentas ir mechaninė dalis vienoda (20 Nm). Rinkitės SR versiją, kai reikia tiksliai reguliuoti oro srautą; standartinę A versiją — kai užtenka atidaryta / uždaryta.

Kokį transformatorių reikia?

Kiekvienai SM24A-SR reikia ~4 VA rezervo ant 24 V transformatoriaus. Praktikoje visa BMS 24 V šina projektuojama su 30-50 % rezervu — patikrinkite bendrą sumą (VAV valdiklis + jutikliai + pavaros).

Ar 0-10 V pilnai atitinka 0-95° kampo diapazoną?

Darbo diapazonas yra 2-10 V (0-2 V srityje padėtis nevaldoma): 2 V = 0° (uždaryta), 10 V = maks. kampas (iki 95°), tiesiškai. Grįžtamasis 2-10 V atitinka realią kampinę padėtį ir gali būti tiesiogiai skaitomas BMS analoginiu įėjimu.

Ar galima jungti keletą pavarų nuo vieno signalo?

Taip. Kelias SM24A-SR pavaras galima jungti lygiagrečiai vieno 0-10 V signalo šaltiniu — tai standartinis Belimo palaikymas. Svarbu: patikrinkite transformatoriaus VA rezervą (4 VA × pavarų skaičius) ir nuosekliai suderinkite pavarų sukimo kryptis, kad visos judėtų vienodai.

Kaip apsisaugoti nuo mechaninės perkrovos, jei sklendė užstringa?

SM24A-SR yra apsaugota nuo perkrovos — galinių jungiklių nereikia, pavara pati sustoja pasiekusi mechaninę ribą.
