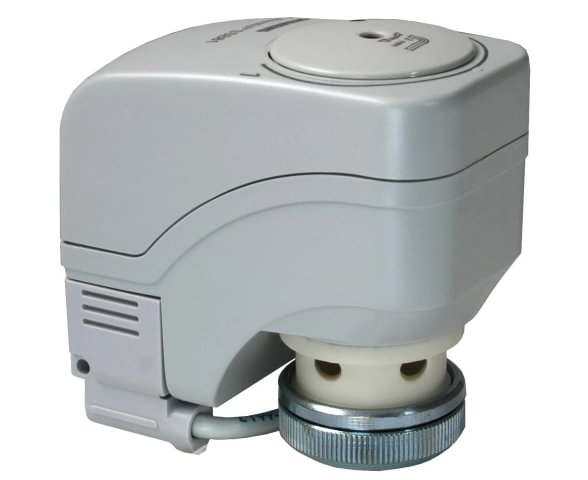

Siemens SSB81 elektrinė pavara

Siemens SSB81 elektrinė pavara

€ 90,06€ 145,97+ PVM
Prekės kodas
SSB81
Modelis
SSB81
Pristatymas
1 - 2 darbo dienos.
Gamintojas
Siemens
Svoris
0.35kg.
Turite klausimų? Norite užsakyti prekę nesančią sandėlyje?
Glaustai: Siemens SSB81 — kompaktiška tiesiaeigė elektrinė pavara (200 N, eiga 5,5 mm) AC 24 V 3 padėčių (open/close) valdymui. Skirta Siemens VVP45.., VXP45.., VMP45.. vožtuvų (DN ≤ 25, kvs ≤ 6,3 m³/h) valdymui šildymo, vėdinimo ir oro kondicionavimo sistemose; valdymui tinka valdikliai su 3 padėčių išėjimu, pvz., Siemens RVD140-A.
  • Nominali jėga: 200 N
  • Valdymo signalas: 3 padėčių (Y1 — atidaryti, Y2 — uždaryti)
  • Maitinimas: AC 24 V ±20 %
  • Suderinamumas: Siemens VVP45.., VXP45.., VMP45..

Kur naudojama Siemens SSB81

Standartinė Siemens pavara reguliavimo vožtuvams šilumos punktuose, kur reguliavimą valdo valdiklis su 3 padėčių išėjimu (pvz., Siemens RVD140-A). 3 padėčių valdymas — paprasta schema: valdiklis siunčia „atidaryti" arba „uždaryti" impulsus, pavara palaipsniui juda į norimą padėtį.

Techninės specifikacijos (patvirtinti Siemens kataloge)

Parametras Vertė
KodasSSB81
GamintojasSiemens
SerijaSiemens Acvatix SSB (pavaros mažiems vožtuvams)
TipasElektrinė tiesiaeigė pavara, 3 padėčių, eiga 5,5 mm
Nominali jėga200 N
Valdymo signalas3 padėčių (Y1 / Y2)
MaitinimasAC 24 V ±20 %, 50/60 Hz
Naudojama galiamaks. 0,8 VA
Pilnos eigos laikas150 s (5,5 mm eigai; 27,3 s/mm)
Suderinami vožtuvaiSiemens VVP45.., VXP45.., VMP45.. (DN ≤ 25, kvs 0,25…6,3 m³/h, PN 16)
Apsaugos klasėIP40
Aplinkos temperatūra1 … 50 °C
Rankinis valdymasYra (3 mm šešiabriaunis raktas)
SVARBU — verifikacija: SSB serijoje yra keli variantai: SSB31 (AC 230 V, 3 padėčių), SSB81 (AC 24 V, 3 padėčių), SSB61 (AC/DC 24 V, DC 0…10 V), taip pat versijos su pagalbiniu kontaktu (SSB31.1, SSB81.1). Prieš užsakant SSB81 patvirtinkite: (1) suderinamumą su konkrečiu Siemens vožtuvu (VVP45/VXP45/VMP45, DN, Kvs), (2) valdiklio išėjimo signalo tipą (AC 24 V, 3 padėčių). Techninė konsultacija — nemokamai.

Kur ir kaip naudojama

Tipinis scenarijus: valdiklis (pvz., Siemens RVD140-A) skaičiuoja pageidaujamą tiekimo temperatūrą ir siunčia „open" arba „close" impulsus SSB81 pavarai, kuri perkelia Siemens VVP45/VXP45/VMP45 vožtuvo stiebą ir reguliuoja šildymo ar vėsinimo vandens srautą.

Suderinami vožtuvai

  • Siemens VVP45.. — 2 eigių vožtuvai (kvs 0,25…6,3 m³/h), VVP45..S — su CONEX jungtimis
  • Siemens VXP45.. — 3 eigiai vožtuvai (kvs 0,25…6,3 m³/h)
  • Siemens VMP45.. — 3 eigiai vožtuvai su T apvedimu (kvs 0,25…4,0 m³/h)
Projektuotojo pastaba: SSB81 yra 3 padėčių pavara, pilnos eigos laikas 150 s. Jei reikalingas proporcinis DC 0…10 V valdymas ir trumpesnis eigos laikas (75 s) — rinkitės SSB61.

Kada rinktis SSB81

  • Valdikliai su 3 padėčių AC 24 V išėjimu (pvz., Siemens RVD140-A)
  • Maži Siemens VVP45/VXP45/VMP45 vožtuvai (DN ≤ 25, kvs ≤ 6,3 m³/h)
  • Kai valdikliui pakanka 3-taškinės logikos (nereikia BMS pozicijos rodymo)
  • Kai svarbus originalus Siemens sprendimo suderinamumas (garantija, servisas)

B2B pristatymas ir logistika Amegata.lt

  • Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
  • Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
  • Įmonėms — 30 d. mokėjimo terminas pagal sutartį
  • Techninė konsultacija dėl pavarų ir vožtuvo poros parinkimo — nemokamai

Siemens gamintojo katalogas: siemens.com/hvac

Dažni klausimai

Kuo skiriasi SSB81 nuo SSB31 ir SSB61?

SSB81 — AC 24 V, 3 padėčių, 150 s; SSB31 — AC 230 V, 3 padėčių, 150 s; SSB61 — AC/DC 24 V, DC 0…10 V, 75 s. Visų nominali jėga 200 N, eiga 5,5 mm.

Ar galima naudoti su kitų gamintojų valdikliais?

Tinka valdiklis su 3 padėčių AC 24 V išėjimu (Y1 — stiebas ištraukiamas, Y2 — įtraukiamas). Siemens garantija galioja tik naudojant pavarą su Siemens vožtuvais (VVP45/VXP45/VMP45). Suderinamumą su konkrečiu valdikliu tikrinkite jo dokumentacijoje.

Kaip diagnozuoti, kad SSB81 sugedo?

Patikrinkite AC 24 V maitinimą ir valdymo signalo laidus (Y1/Y2); 3 mm šešiabriauniu raktu rankiniu būdu patikrinkite, ar vožtuvo stiebas juda laisvai. SSB pavaros neremontuojamos — sugedus keičiamas visas įrenginys.

Ar reikia atskiro 24V transformatoriaus?

Taip. Siemens RVD140-A yra 230 V maitinamas valdiklis; jei naudojate AC 24 V SSB81 pavarą, reikia arba (a) 24 V AC transformatoriaus (galia pagal prijungtų pavarų skaičių; SSB81 sunaudoja maks. 0,8 VA), arba (b) 230 V versijos — SSB31. Prieš užsakant patvirtinkite maitinimo schemą.
