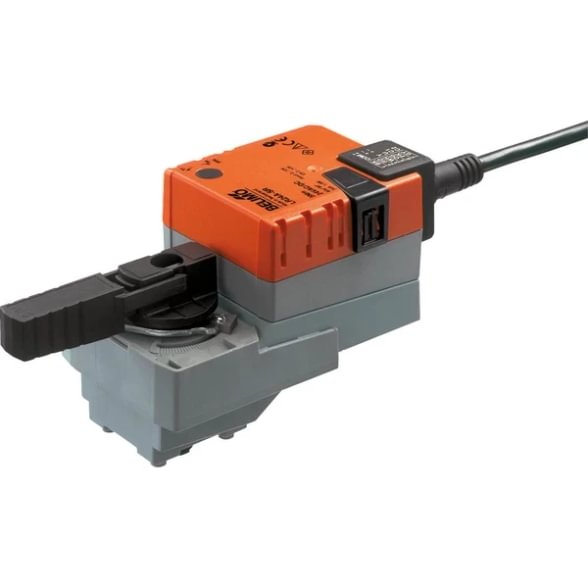

Belimo LR24A-SR elektrinė pavara

Belimo LR24A-SR elektrinė pavara

€ 178,00+ PVM
Prekės kodas
LR24A-SR
Modelis
LR24A-SR
Pristatymas
1 - 2 darbo dienos.
Gamintojas
Belimo
Elektros jungtis
Vienfazis. 1∼230 V, 50 Hz
Svoris
0.55kg.
Turite klausimų? Norite užsakyti prekę nesančią sandėlyje?
Glaustai: Belimo LR24A-SR — kompaktiška sukamoji elektrinė pavara, valdoma 0-10V (arba 2-10V) moduliniu signalu. Sukimo momentas 5 Nm — pritaikyta mažiems ir vidutiniams rutuliniams (charakterizuotiems) valdymo vožtuvams HVAC sistemose. Patikimas Belimo signature sprendimas su ilgo tarnavimo garantija.
  • Sukimo momentas: 5 Nm
  • Valdymo signalas: 0-10V arba 2-10V modulinis (proporcinis)
  • Maitinimas: 24V AC/DC
  • Suderinamumas: Belimo characterized ball valves (CCV), 2 ir 3 eigų vožtuvai

Kur naudojama Belimo LR24A-SR

Standartinė sukamoji pavara HVAC modulinių vožtuvų valdymui: fan-coil unitų 2- ir 3-tak vožtuvai, DHW mišimo mazgai, mažų šildymo/vėsinimo šakų reguliavimas su charakterizuotais rutuliniais vožtuvais (Belimo CCV serija). 0-10V modulinis signalas leidžia proporcinį reguliavimą — vožtuvo pozicija tiksliai atspindi valdiklio užduotį, ne tik „atviras/uždarytas" būseną. Ilgas tarnavimo laikas ir Belimo 5 metų garantija — pramoninių HVAC projektų standartas.

Techninės specifikacijos

Parametras Vertė
KodasLR24A-SR
GamintojasBelimo
TipasSukamoji elektrinė pavara, modulinė
Sukimo momentas5 Nm
Sukamoji eiga90° (rutuliniams vožtuvams)
Eigos laikas90 s / 90°
Valdymo signalasDC (0) 2...10 V (darbo diapazonas 2-10 V)
Grįžtamasis ryšys (feedback)DC 2-10 V (padėties indikacija į valdiklį)
MaitinimasAC 19,2...28,8 V / DC 19,2...28,8 V
Naudojama galia1,5 W (darbinis režimas), 0,4 W (rimties būsena)
Apsaugos klasėIP54
Aplinkos temperatūra-30 → +50 °C
Garso lygis≤35 dB(A)
Rankinis valdymasYra (mygtukas su spragtelėjimu)

Suderinamumas su vožtuvais

LR24A-SR skirta 2 ir 3 eigų rutuliniams (valdymo) vožtuvams. Konkrečią vožtuvo ir pavaros kombinaciją tikrinkite pagal vožtuvo duomenų lapą.

Projektuotojo pastaba: pavaros sukimo momentas turi atitikti vožtuvo poreikį pagal vožtuvo duomenų lapą; didesniems vožtuvams rinkitės didesnio momento pavarą.

Kada rinktis LR24A-SR

  • Fan-coil unitai su 2- arba 3-tak CCV vožtuvais
  • Mažų HVAC zonų proporcinis vožtuvų valdymas
  • DHW mišimo mazgai su rutuliniu vožtuvu
  • Kai reikalingas 0-10V modulinis valdymas, ne 3-taškinis
  • Kai svarbi kompaktiška konstrukcija ir tylus veikimas (patalpų reikalavimai)

B2B pristatymas ir logistika Amegata.lt

  • Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
  • Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
  • Įmonėms — 30 d. mokėjimo terminas pagal sutartį
  • Techninė konsultacija dėl pavarų parinkimo — nemokamai

Belimo gamintojo katalogas: belimo.com

Dažni klausimai

Kuo skiriasi LR24A-SR nuo LR24A?

LR24A — 3-taškis (on/off, open/close) valdymas — tinka paprastam zoniniam vožtuvo valdymui. LR24A-SR — 0-10V arba 2-10V modulinis (proporcinis) valdymas — tinka PID reguliavimui su tiksliu vožtuvo padėties valdymu. Sukimo momentas, matmenys, maitinimas — vienodi.

Ar reikia atskiro grįžtamojo ryšio (feedback) laido?

Feedback išėjimas (2-10 V) yra atskiras. Jis nebūtinas paprastam PID valdymui, bet naudingas: (1) BMS sistemai matuoti vožtuvo padėtį, (2) diagnostikai (aptikti mechaninę užsikimšimo problemą, kai užduotis ir feedback nesutampa).

Kokie apsaugos ir saugos aspektai?

LR24A-SR neturi „apsauginės grąžinimo funkcijos" (fail-safe spyruoklės) — dingus maitinimui, vožtuvas lieka paskutinėje padėtyje. Jei sistemai reikalinga automatinė saugi padėtis, reikalinga spyruoklinė (fail-safe) pavara — rinkitės pagal Belimo katalogą.

Ar galima naudoti lauko sąlygomis?

IP54 leidžia veikti purvo ir vandens taškų aplinkoje, bet ne po lietumi. Lauko instaliacijoms pavarą montuokite apsaugos gaubte. Leidžiama aplinkos temperatūra -30...+50 °C.
