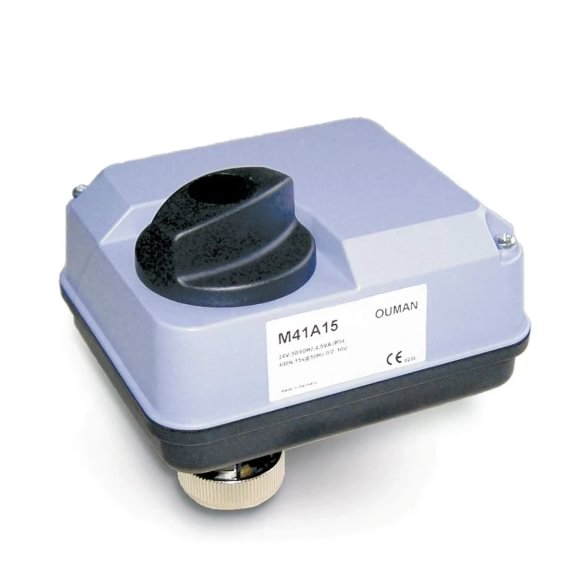

Ouman M41A15 elektrinė pavara 3-taškinė, 400 N, 24 V AC, greita KVR taikymui
- Paskirtis: KVR ir aukšto slėgio šildymo šakų vožtuvo valdymas (Ouman ekosistema)
- Jėga: 400 N (nominali stūmoklinė jėga)
- Maitinimas + valdymo signalas: 24 V AC, 50/60 Hz, 3-taškinis
- Veikimo laikas + IP: 15 s (per 6,5 mm eigą), IP 43
Kur naudojamas Ouman M41A15
M41A15 pozicionuojama kaip Ouman „didesnio" aktuatoriaus" versija — 10× greitesnė už M31 seriją (15 s vs 150 s) ir didesnės jėgos (400 N vs 300 N). Tai reiškia dvi tipines paskirtis:
- KVR šakoje daugiabučiuose ir viešbučiuose — kur karšto vandens debitas svyruoja staigiai (rytinis maksimumas, poilsio zonos) ir reikia, kad vožtuvas per 15-20 s pasiektų reikiamą padėtį.
- Kai vožtuvo Δp išlieka aukštas (arti VD serijos maks. darbo slėgio 21,5 bar su 400 N pavara) — 300 N M31 serija tokiu atveju gali nepajėgti sandariai užverti.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | OMA0207 |
| Modelis | Ouman M41A15 |
| Jėga | 400 N (nominali) |
| Veikimo laikas | 15 s (per 6,5 mm) |
| Eiga | 6,5 mm |
| Maitinimas | 24 V AC, 50/60 Hz |
| Suvartojama galia | ~5 VA |
| Valdymo signalas | 3-taškinis valdymas |
| IP klasė | IP 43 |
| Apsauginė grąžinimo funkcija | Nėra (be spyruoklinio grąžinimo) |
| Aplinkos temperatūra | 0 … +50 °C |
| Terpės maks. T (vožtuvo) | iki +130 °C |
| Suderinami vožtuvai | Ouman VD/VG serija (VD220, VD225, VD232, VG…) |
| Taikymas | KVR, aukšto Δp šildymo kontūrai |
Kada rinktis Ouman M41A15
- Daugiabučių ir viešbučių KVR šakos — staigūs debito šuoliai, reikia greitos vožtuvo reakcijos
- Šildymo punktai su aukštu Δp (arti VD serijos maks. 21,5 bar) — 300 N pavaros gali nepajėgti sandariai užverti
- Kai reikia geresnio valdymo tikslumo dinamiškame KVR režime nei M31 serija duoda
- Kaip Danfoss AMV 30 funkcinis pakaitalas Ouman valdiklių projektuose
- Suderinamumas: Ouman VD220, VD225, VD232, VG serijos vožtuvai; kaip funkcinis analogas — Danfoss AMV 30 (400 N, 3-taškinis), Honeywell M7410 šeima. Valdymui: Ouman EH-105, S203, EH-800, C203.
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl pavaros ir vožtuvo suporavimo — nemokamai
Oficialus Ouman katalogas: ouman.fi/en/products
Dažni klausimai
Kada verta permokėti už M41A15 vs M31 serijos aktuatorius?
Kai reikia bent vieno iš: greitos reakcijos KVR šakoje (15 s vs 150 s — staigūs debito šuoliai daugiabučiuose), didesnės jėgos (400 N vs 300 N — aukštas Δp), arba geresnio valdymo tikslumo dinamiškose sistemose. Namų šildymo punktams M31A150 pakankama ir kur kas ekonomiškesnė.
Ar M41A15 pakeičia Danfoss AMV 30?
Kaip funkcinis analogas — taip (400 N, 3-taškinis, 15 s klasė). Mechaniškai — reikia patikrinti adapterį prie konkretaus vožtuvo: Ouman VD serijos pavaros negalima tiesiogiai užsukti ant Danfoss VRB vožtuvo be adapterio. Jei projekte Danfoss VRB — logiškiau likti AMV 30.
Kokia leistina montavimo pozicija?
Montuoti vertikaliai virš vožtuvo arba horizontaliai. Nemontuokite pavaros žemiau vožtuvo — kondensatas gali suptekėti į variklio korpusą. Aplinkos temperatūra 0 … +50 °C (žemesnė nei M31 serijos +60 °C — reikia įsivertinti karštuose šilumos punkto kampuose).
Ar galima prailginti valdymo kabelį?
Taip, per skirstomąją dėžutę su tinkamu skerspjūviu (0,75-1,5 mm²), laikantis 24 V AC įtampos kritimo ribų. Kadangi M41A15 turi didesnę galią (~5 VA vs 0,7-1,4 VA M31 serijoje), ilgesniems kabelio prailginimams (virš 30 m) tikrinti bendrą varžos kritimą.
Ar M41A15 turi apsauginę grąžinimo funkciją?
Ne — kaip ir kiti Ouman M seka aktuatoriai, M41A15 neturi spyruoklinio grąžinimo. Dingus maitinimui pavara lieka esamoje padėtyje. Jei projektas reikalauja automatinio grįžimo į uždarą padėtį (pvz., saugumo požiūriu KVR šakoje) — rinkitės kitos gamintojo spyruoklinio grąžinimo liniją (Belimo, Siemens SQS-serija).
