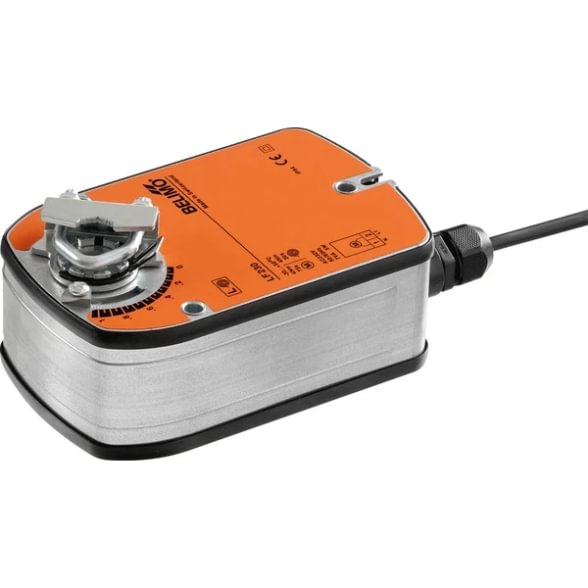

Belimo LF230 sklendės pavara su grąžinimo spyruokle (fail-safe), 4 Nm, 230 V
- Paskirtis: priešgaisrinės, dūmų šalinimo, filtruoto oro apsauginės sklendės
- Sukimo momentas: 4 Nm (nominalus ir grąžinimo)
- Maitinimas + valdymas: 230 V AC, on/off (open/close)
- Veikimo laikas + IP: ~75 s motorui + 20 s spyruoklės grąžinimui, IP54
Kur naudojamas LF230
LF230 — „fail-safe" tipo pavara: joje sumontuota mechaninė grąžinimo spyruoklė, kuri dingus 230 V maitinimui savarankiškai grąžina sklendę į saugią padėtį (dažniausiai UŽDARO). Šis principas kritiškai svarbus gaisrinės saugos ir higienos apsaugos taikymuose:
- Priešgaisrinės oro paskirstymo sklendės (nutraukti oro tiekimą į patalpą gaisro atveju)
- Filtruoto oro (HEPA) apsauginės sklendės — dingus maitinimui apsauga uždaroma
- Šalinimo dūmų sklendės — spyruoklė garantuoja atsivėrimą net esant valdiklio klaidai
- Švarių patalpų (cleanroom) atmosferos izoliacija — spyruoklė izoliuoja patalpą inžinerinės klaidos atveju
Nuo standartinės LM230A (5 Nm, be spyruoklės) LF230 skiriasi mechanine grąžinimo funkcija — tai brangesnis, bet vieno maitinimo linijos gedimo neveikiantis sprendimas. Todėl LF230 pagrindinis pasirinkimo kriterijus yra ne oro srautas, o reikalavimas saugiai grįžtančiai pozicijai.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | LF230 |
| Gamintojas / serija | Belimo, LF serija (grąžinimo spyruoklė) |
| Nominalus momentas | 4 Nm (motoro) |
| Grąžinimo momentas | 4 Nm (spyruoklės) |
| Maitinimo įtampa | AC 230 V, 50/60 Hz |
| Įtampos diapazonas | AC 198 ... 264 V |
| Galios sąnaudos | 5 W (veikimo) / 3 W (laikymo) |
| Valdymo signalas | On/off (open/close, be tarpinių padėčių) |
| Veikimo laikas (motoro) | Apie 75 s / 90° |
| Grąžinimo laikas (spyruoklės) | Apie 20 s / 90° |
| Sukimo kampas | Maks. 95° (reguliuojama 37-100 % mechaninėmis ribomis) |
| Sklendės plotas (rekomend.) | Iki ~0,8 m² |
| Veleno adapteris | Apvalus arba kvadratinis 10-20 mm |
| Pozicijos indikatorius | Mechaninis (0-95° skalė) |
| Apsaugos klasė | IP54 |
| Aplinkos temperatūra | -30 ... +50 °C |
| Prijungimas | Kabelis 1 m, 3 × 0,75 mm² |
| Numatytas tarnavimo laikas | Min. 60 000 ciklų arba 10 metų (Belimo garantija — 5 m.) |
Kada rinktis LF230
- Higienos zonų (maisto pramonės, farmacijos, cleanroom) filtro apsaugos sklendės
- Bendros ventiliacijos apsauginės sklendės, kur dingus maitinimui reikia užrakinti oro srautą
- Dūmų šalinimo sklendės su reikalavimu spyruoklinio atsidarymo (bet ne EI-sertifikuotose)
- Kai maitinimo linija patikima, bet valdiklio klaida negali pakenkti saugai
- Suderinamumas: universalus veleno adapteris tinka 10-20 mm apvaliems / kvadratiniams sklendžių velenams; sertifikuotoms priešgaisrinėms sklendėms (Trox FKR/FKA, Systemair FID) — tikrinti gamintojo aprobuotą pavarų sąrašą
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl priešgaisrinės pavaros parinkimo pagal STR — nemokamai
Oficialus Belimo katalogas: belimo.com/damper-actuators-fail-safe
Dažni klausimai
Ką reiškia „apsauginė grąžinimo funkcija" (fail-safe)?
Fail-safe — dingus 230 V maitinimui, integruota mechaninė spyruoklė savarankiškai grąžina sklendę į iš anksto nustatytą saugią padėtį (dažniausiai UŽDARO). Tai apsauga nuo elektros ar valdiklio klaidos: net jei visa BMS sistema neveikia, sklendė vis tiek užsidaro. Grąžinimas trunka apie 20 sekundžių.
Ar LF230 tinka certifikuotoms priešgaisrinėms sklendėms (EI-60, EI-120)?
Ne tiesiogiai. Priešgaisrinėms sklendėms su EI sertifikatu reikalinga Belimo BF-T serija su termomembrana (72 °C atsipalaidavimas) IR aprobuota kombinacija su konkrečia sklende (Trox, Systemair, Halton). LF230 tinka ne-fire-rated apsauginėms sklendėms. Prieš pirkdami — patikrinkite gamintojo sertifikato aktualią versiją.
Kokia grąžinimo padėtis — atviras ar uždarytas?
LF230 standartiškai grąžina į UŽDARĄ (0°) padėtį. Grąžinimo kryptis nustatoma jungimo laidais ir montavimo padėtimi. Tam pačiam korpusui yra LF230-S variantas su papildomu SPDT jungikliu galinės padėties patvirtinimui.
Kiek kartų spyruoklė gali suveikti?
Belimo garantuoja min. 60 000 ciklų (motoro + spyruoklės), o eksploatacijos praktikoje sistemos veikia >10 metų be jokių gedimų, jei laikomasi IP54 apribojimų (be nuolatinės drėgmės). Testinių ciklų (kas 6 mėn.) nereikia — Belimo dizainas nereikalauja periodinio spyruoklės aktyvavimo.
Ar galima naudoti su 24 V maitinimu?
Ne — LF230 yra tik 230 V. 24 V versija — Belimo LF24 (arba LF24-S su AUX jungikliu). Techniniai duomenys (4 Nm, ~0,8 m², IP54, grąžinimo laikas) — vienodi.
