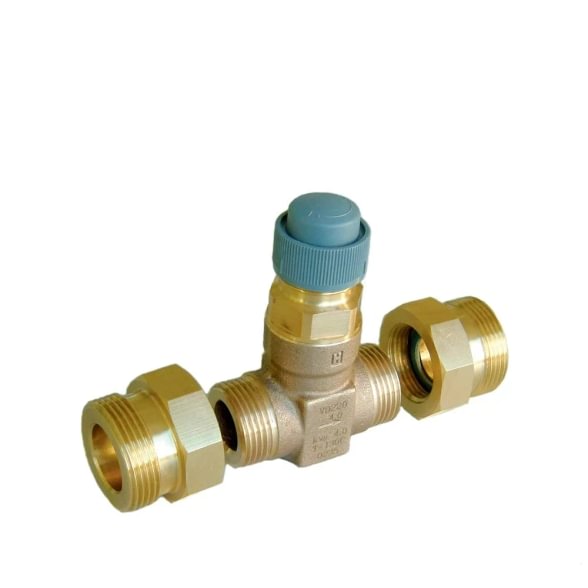

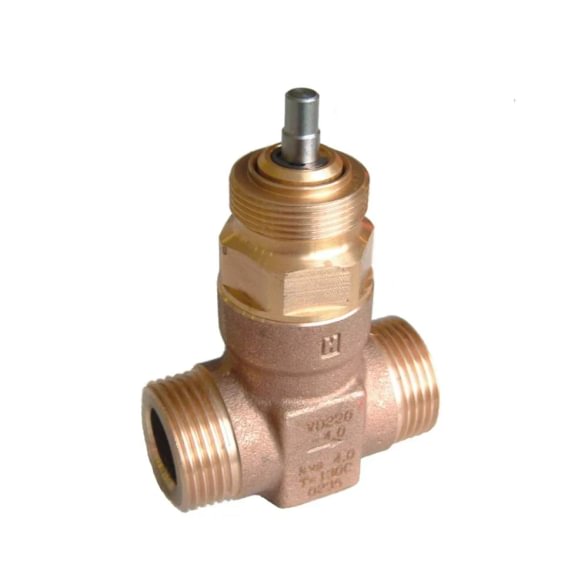

Ouman VD220-2.5 dvieigis reguliavimo vožtuvas, DN20, Kvs 2.5, PN 25, G-sriegis
- Paskirtis: mažo debito šildymo / KVR kontūro reguliavimas
- DN + Kvs: DN20, Kvs 2.5 m³/h
- PN: PN 25
- Jungimas + terpės: išorinis sriegis (ISO 228/1), vanduo iki +130 °C
Kur naudojamas Ouman VD220-2.5
VD220-2.5 pozicionuojama kaip mažo debito reguliavimo vožtuvas Ouman šildymo punktų automatikoje. Kvs 2.5 m³/h reikšmė tinka šildymo šakoms iki maždaug 30-45 kW (esant ΔT 20 °C ir tipiniam Δp 0,2-0,5 bar). Praktikoje pasirenkamas radiatorinių kontūrų su nedideliu vartotojų skaičiumi, KVR pirminės pusės pjovimui mažuose daugiabučiuose ir individualių šilumos punktų technologiniuose kontūruose.
VD serijos konstrukcija (raudonojo metalo/DIN 1705 korpusas, ISO 228/1 sriegis) skirta darbui su aukštomis temperatūromis ir slėgiais — Ouman kataloge nurodyti iki +130 °C ir iki PN 25 (16-25 bar diapazonas). Vožtuvas užsidaro spyruokle, valdymo tikslumas (santykis) — 50:1.
Techninės specifikacijos
| Parametras | Vertė |
|---|---|
| Kodas | OMA0391 |
| Modelis | Ouman VD220-2.5 |
| Tipas | Dvieigis (2-way) reguliavimo vožtuvas |
| DN | DN20 |
| Kvs | 2.5 m³/h |
| Nominalus slėgis (PN) | PN 25 |
| Maks. uždarymo Δp (su 300 N pavara) | iki 16 bar (0-1600 kPa) |
| Maks. darbo Δp (su 400 N pavara) | iki 21,5 bar (0-2150 kPa) |
| Jungimas | Išorinis G-sriegis (ISO 228/1) |
| Terpės | Vanduo, glikolio tirpalai (iki 50 %) |
| T diapazonas | iki +130 °C |
| Vožtuvo padėtis | Užsidaro spyruokle (NC — normally closed) |
| Vožtuvo koto eiga | 6,5 mm |
| Reguliavimo santykis | 50:1 |
| Nuotėkio klasė | maks. 0,05 % (praktiškai IV klasė) |
| Medžiagos (korpusas) | Raudonasis metalas (DIN 1705) |
Debito skaičiavimas — Q = Kvs × √Δp
Debitas per vožtuvą apskaičiuojamas: Q = Kvs × √Δp (Q m³/h, Kvs m³/h, Δp bar).
Pavyzdys: VD220-2.5 su Kvs 2.5 ir kontūro Δp = 0,2 bar → Q = 2.5 × √0.2 ≈ 1.12 m³/h. Esant Δp = 0,5 bar → Q ≈ 1.77 m³/h. Esant Δp = 1 bar → Q = 2.5 m³/h (pilnai atviras vožtuvas).
Šiluminė galia esant ΔT 20 °C ir Q = 1.12 m³/h: P = Q × ΔT × 1,163 ≈ 26 kW. Esant Q = 1.77 m³/h → P ≈ 41 kW.
Kada rinktis Ouman VD220-2.5
- CŠT šildymo punktų mažo debito radiatorinio kontūro reguliavimui (iki ~30-45 kW)
- KVR pirminės pusės pjovimui mažuose daugiabučiuose
- Kai projekte jau naudojama Ouman valdiklio linija (S203, EH-105, C203) ir reikalinga suderinama VD serijos vožtuvo bazė
- Individualių šilumos punktų technologiniai kontūrai iki +130 °C, PN 25 klasės sistemose
- Suderinamumas su pavara: Ouman M31A150 (OMA0205) arba Ouman M31C150 (OMA0206) — standartinis komplektas šildymui / universaliam taikymui; Ouman M41A15 (OMA0207) — kai reikia greitos reakcijos ar aukšto Δp (KVR šakoje).
B2B pristatymas ir logistika Amegata.lt
- Pristatome per 24 val. visoje Lietuvoje (iš sandėlio Vilniuje)
- Konkurencinga B2B kaina — dažnai mažesnė nei rinkos vidurkis
- Įmonėms — 30 d. mokėjimo terminas pagal sutartį
- Techninė konsultacija dėl vožtuvo dydžio ir pavaros parinkimo — nemokamai
Oficialus Ouman katalogas: oumanshop.com/VD220-2.5
Dažni klausimai
Koks maksimalus leistinas Δp šiam vožtuvui?
Priklauso nuo suporuotos pavaros jėgos. Su 300 N pavara (Ouman M31A150 / M31C150) — uždarymo Δp iki 16 bar (1600 kPa). Su 400 N pavara (Ouman M41A15) — darbo Δp iki 21,5 bar (2150 kPa). Praktikoje šildymo punktų kontūrai retai viršija 3-5 bar Δp, tad 300 N pavaros pilnai užtenka standartiniams sprendimams.
Ar tinka etilenglikolio arba propilenglikolio tirpalams?
Taip — raudonojo metalo korpusas ir spyruoklinis kotas suderinami su etilenglikolio ir propilenglikolio tirpalais iki 50 % koncentracijos. KVR šakoje — tik geriamojo vandens klasės skysčiai.
Kokia leistina montavimo padėtis?
Rekomenduojama pavara vertikaliai virš vožtuvo (aktuatoriaus ašis vertikali, aukštyn). Leistina ir horizontali padėtis (aktuatoriaus ašis lygiagreti grindų plokštumai). Nemontuokite pavaros žemiau vožtuvo — kondensatas gali suptekėti į variklio korpusą. Vamzdynas — bet kokia orientacija.
Ar galima keisti Danfoss VRB 2 (DN20, Kvs 2.5) analogu?
Kaip funkcinis analogas — taip (tas pats DN20 / Kvs 2.5 / PN 25 klasės vožtuvas). Bet mechaninis adapteris nesuderinamas — Danfoss VRB naudoja skirtingą pavaros jungtį nei Ouman VD serija. Jei projektas visiškai Ouman ekosistemoje (valdiklis, pavara) — imkite VD220-2.5; jei Danfoss ECL linijoje — imkite Danfoss VRB 2 su AMV pavara.
Ar reikia rinktis vožtuvą ir pavarą atskirai?
Taip — Ouman VD serijos vožtuvai standartiškai parduodami be pavaros. Standartinės sąsajos: šildymui — VD220-2.5 + M31A150 arba M31C150; KVR / aukštos apkrovos — VD220-2.5 + M41A15. Amegata.lt B2B klientams padedame parinkti tinkamą kombinaciją pagal projekto Δp ir šiluminę galią.
